Módulo serial sem fio UART RS02A1-B Chip BLE5.0 RSBRS02ABRI

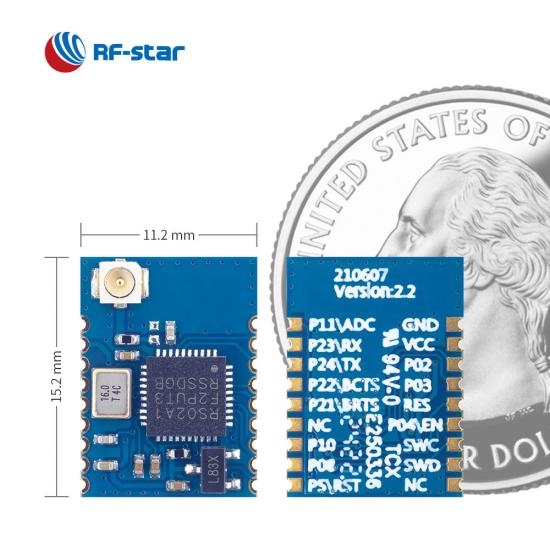

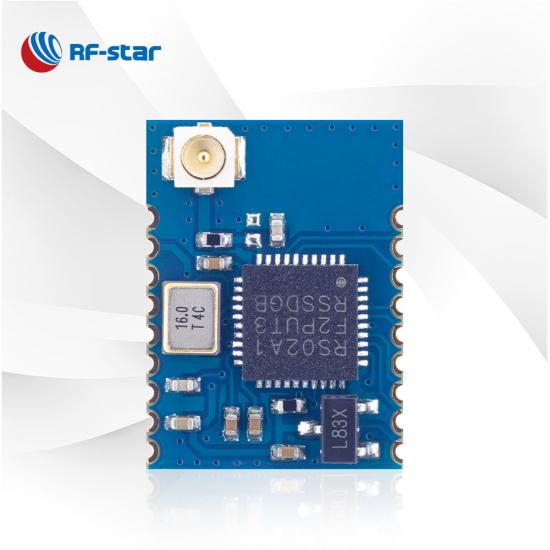

  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI

Módulo serial sem fio UART RS02A1-B Chip BLE5.0 RSBRS02ABRI

RSBRS02ABRI visa aplicações econômicas e de alto desempenho. É um módulo Bluetooth v5.0 de baixo consumo de energia com taxa de dados suportada de 2 Mbps. Os periféricos especiais do 7816 T-0 e infravermelho habilitam o módulo aplicado em controle remoto e cartão IC de contato. Comece o desenvolvimento do seu produto com o módulo UART serial RSBRS02ABRI BLE5.0.

  • P/N:

    RSBRS02ABRI

  • SoC:

    RS02A1-B

  • Processador:

    ARM Cortex-M0+ @ 48 MHz

  • Protocolos:

    Bluetooth 5.0 low energy

  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz

  • Pacote (mm):

    15.2 × 11.2 × 2.3, half-hole, 1.27 pitch, 18-pin

  • Recursos:

    7816 T-0, infra-red, 2 Mbps data rate

  • GPIO:

    11

  • Máx. TX Power:

    +5 dBm

  • Alcance de transmissão:

    120 m
Inquérito Agora

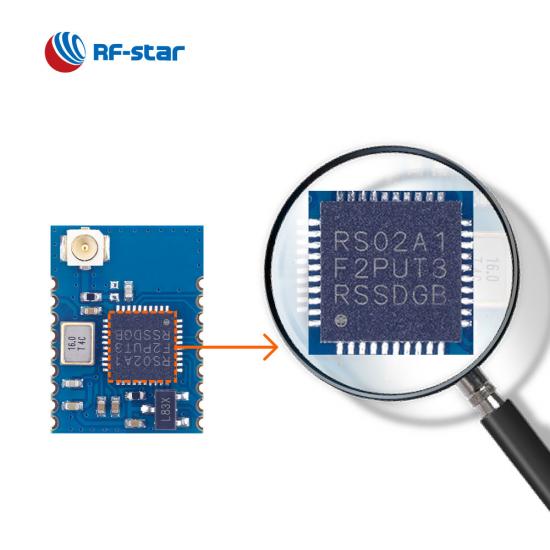

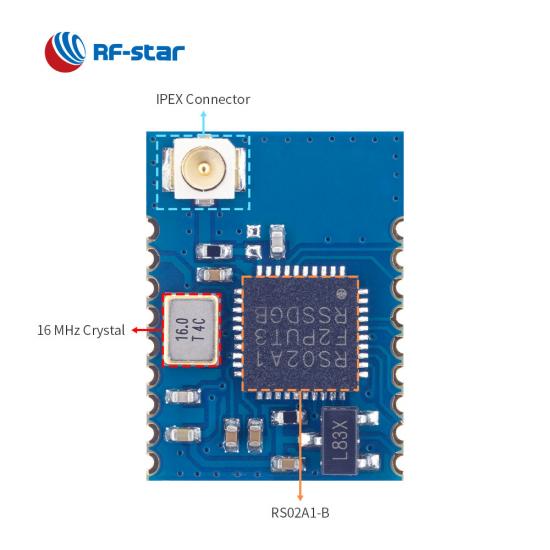

RSBRS02ABRI é um módulo Bluetooth de baixo consumo de energia de modo único , baseado em um SoC RF-star RS02A1-B . Este módulo possui características de tamanho compacto, boa redução de ruído, melhor sensibilidade, distância de transmissão robusta, alta confiabilidade e menor custo. Ele integra um cristal de 16 MHz, um filtro de correspondência de RF, um filtro de potência e um conector IPEX para mais opções de antena. Ele pode ser pré-programado com protocolo de transmissão transparente BLE5.0 , o que torna este módulo serial UART capaz de alcançar mais aplicações, como dispositivos médicos, controladores de jogos, dispositivos de iluminação inteligentes.


Módulo RS02A1-B Chip BLE5.0 RSBRS02ABRI


- Transmissão Transparente  (Bridge)  e Protocolo Direct-Driven -

·  Escravo _

·  Máx . taxa de transmissão transparente: até 45,6 kB/s

·  Taxa de dados : 1 Mbps, 2 Mbps

· Características: O TA

· UUID de serviço personalizado

·  Emparelhamento _


RSBRS02ABRI suporta transmissão transparente (ponte) - e protocolo orientado diretamente

- Exibição do produto -

SoC sem fio:


  • Processador ARM® Cortex®-M0+, 48 MHz
  • Potência TX: -20 dBm a +5 dBm
  • Sensibilidade: -94 dBm a 1 Mbps
  • Memória
    • Flash de -256kB
    • SRAM de -32kB
  • Taxa de dados: 1 Mbps, 2 Mbps


Protocolos suportados:


  • Bluetooth 5.0 de baixa energia
  • Bluetooth 4.2 de baixa energia


Consumo atual:


  • 5,49 μA no modo de suspensão
  • 132,08 μA em ciclo de transmissão de 200 ms (desativar pull-up interno EN)
  • 81,07 μA em ciclo de conexão de 100 ms (desativar pull-up interno EN)

Faixa de operação:


  • Faixa de tensão de alimentação 2,3 V ~ 3,6 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C


Periféricos ricos:


  • 11 GPIOs.
  • 2 UARTs com CTS/RTS
  • SPI com mestre/escravo configurável
  • I2C com mestre/escravo configurável
  • Interface mestre 7816 T-0
  • Interface do teclado
  • Gerador infravermelho
  • PWM
  • ADC de 9 bits
  • DMA


Certificados:


  • RoHS


Módulos BLE da série doméstica baseados em IC
Número da peça RSBRS02ABR-01 RSBRS02ABRI RSB RS02ABR RSBRS02AI R SBRS02AA
foto RSBRS02ABR-01 RSBRS02ABRI RSBRS02ABRI RSBRS02AI RSBRS02AA
CI RS02A1-B RS02A1-B RS02A1-B RS02A1-A RS02A1-A
Essencial ARM® Cortex®-M0+ de 48 MHz ARM® Cortex®-M0+ de 48 MHz ARM® Cortex®-M0+ de 48 MHz ARM® Cortex®-M0+ de 48 MHz ARM® Cortex®-M0+ de 48 MHz
Antena PCB IPEX PCB IPEX PCB
BATER 36KB + 4KB 36KB + 4KB 36KB + 4KB 32 KB 32 KB
Clarão 256 KB 256 KB 256 KB 256 KB 256 KB
Protocolos BLE5.0, BLE 2M FÍSICO BLE5.0, BLE 2M FÍSICO BLE5.0, BLE 2M FÍSICO BLE5.0, BLE 2M FÍSICO BLE5.0, BLE 2M FÍSICO
Fonte de energia 2,3 V ~ 3,6 V, recomendado para 3,3 V 2,3 V ~ 3,6 V, recomendado para 3,3 V 2,3 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +5dBm +5dBm +5dBm +7dBm +7dBm
Recebendo Sensibilidade -94 dBm @1 Mbit/s BLE -94 dBm @1 Mbit/s BLE -94 dBm @1 Mbit/s BLE -95 dBm @1 Mbit/s BLE -95 dBm @1 Mbit/s BLE
GPIO 11 11 11 13 13
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 110 metros 140 m (antena PCB externa) 110 metros 160 m (antena PCB externa) 120 metros
Dimensão (mm) 15,2 x 11,2 x 2,0 15,2 x 11,2 x 2,3 15,2 x 11,2 x 1,8 15,2 x 11,2 x 2,1 15,2 x 11,2 x 1,7
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA √ √ √ √ √
Malha × × × × ×
Longo alcance × × × × ×
2Mbps FÍSICO √ √ √ √ √
AoA/AoD × × × × ×
Protocolo UART Escravo Escravo Escravo Mestre-escravo simultaneamente Mestre-escravo simultaneamente
Funções Dimensão pequena, alta taxa de transmissão transparente Viável para antena externa, suporte OTA, tamanho compacto Dimensão pequena, alta taxa de transmissão transparente Viável para antena externa, suporte OTA, tamanho compacto Suporta modo de acionamento direto, fácil de usar
