Módulo BLE 5.0 de tamanho robusto baseado no Nordic BLE SoC nRF52832 RF-BM-ND08

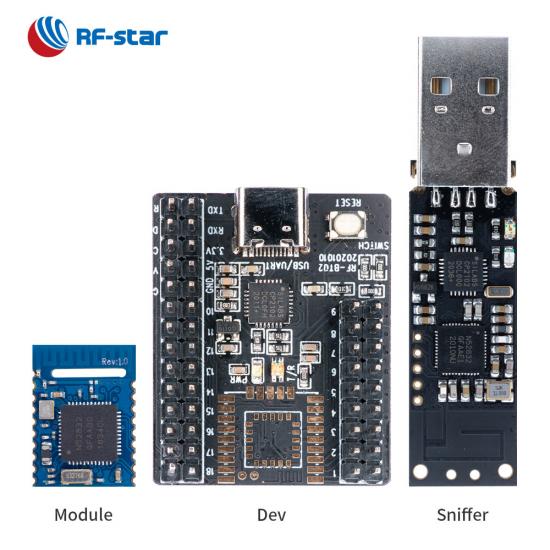

  • BLE 5.0 module nRF52832 RF-BM-ND08

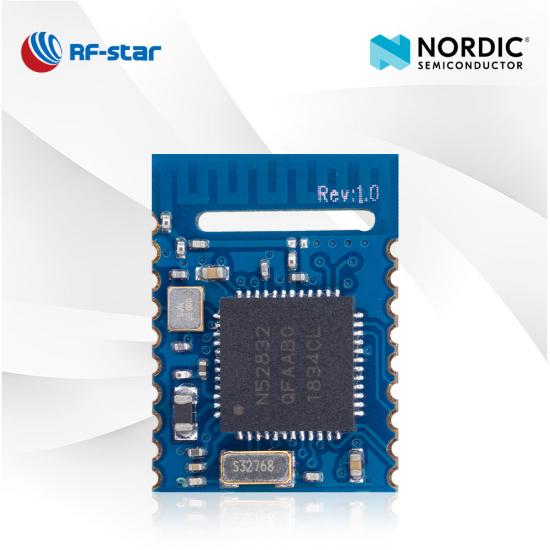

  • BLE 5.0 module nRF52832 RF-BM-ND08

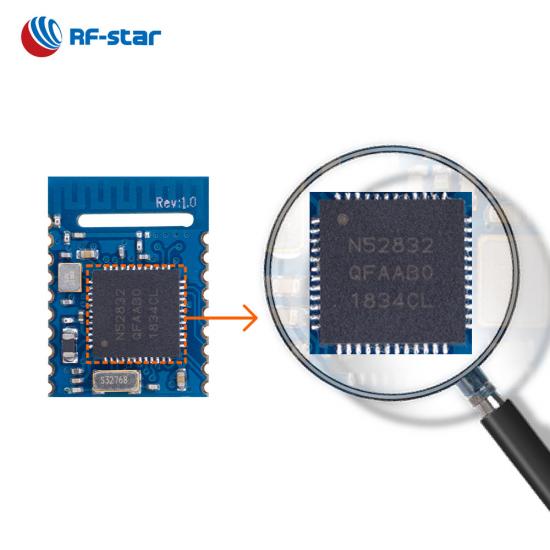

  • BLE 5.0 module nRF52832 RF-BM-ND08

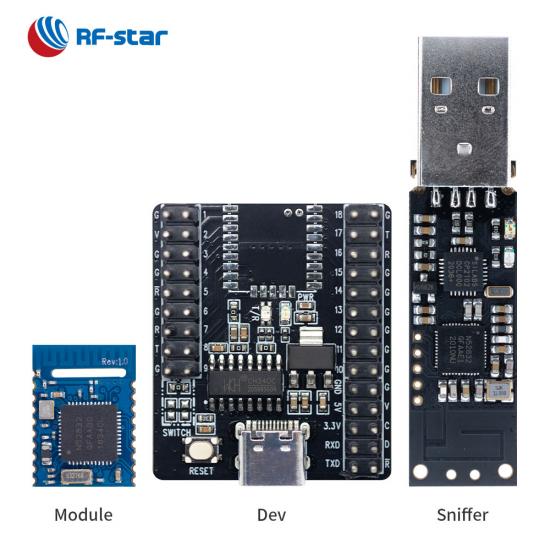

  • BLE 5.0 module nRF52832 RF-BM-ND08
  • BLE 5.0 module nRF52832 RF-BM-ND08

Módulo BLE 5.0 de tamanho robusto baseado no Nordic BLE SoC nRF52832 RF-BM-ND08

RF-BM-ND08 é um módulo BLE 5.0 projetado para requisitos de tamanho robusto, alta confiabilidade e alto desempenho de produtos IoT alimentados por bateria. Ele atende às necessidades de uma ampla gama de aplicações. Comece seu projeto com o módulo RF-BM-ND08 nRF52832 BLE.

  • P/N:

    RF-BM-ND08

  • SoC:

    nRF52832

  • Processador:

    32-bit ARM® Cortex®-M4 64 MHz

  • Protocolos:

    Bluetooth 5.0 low energy, Bluetooth Mesh

  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz

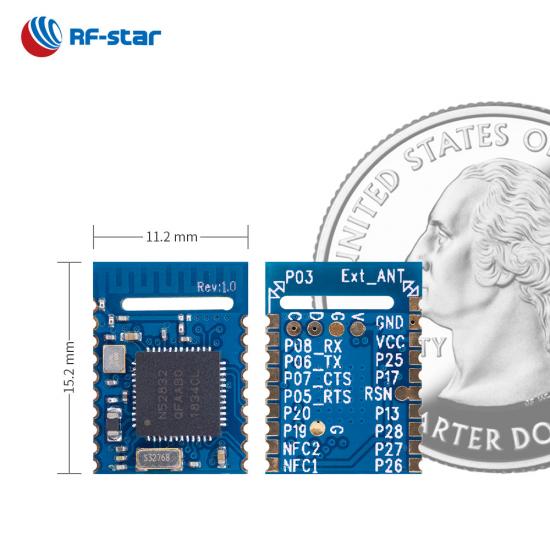

  • Pacote (mm):

    15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 19-pin

  • Recursos:

    NFC, ANT, 2.4 GHz proprietary

  • GPIO:

    16

  • Máx. TX Power:

    +4 dBm

  • Alcance de transmissão:

    80 m
Inquérito Agora

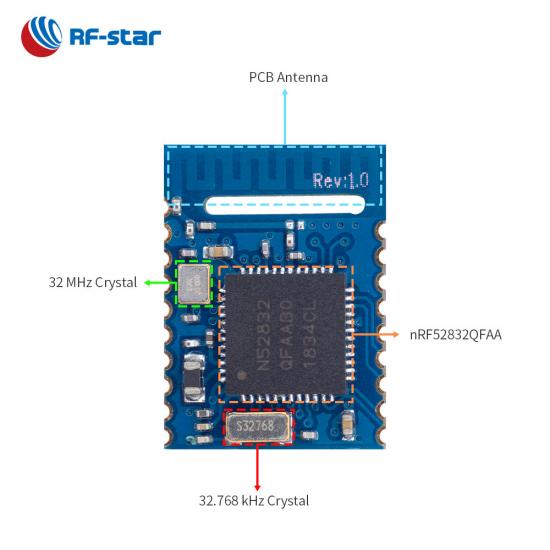

RF-BM-ND08 é um módulo RF baseado no Nordic BLE SoC nRF52832 com um processador ARM® Cortex®-M4 de 32 bits. Ele integra um cristal de 32,768 kHz e 32 MHz, um filtro LC, uma correspondência de antena e uma antena PCB F invertida de linha sinuosa. Ele suporta pilha BLE v5.0, incluindo o recurso de alta velocidade de 2 Mbps e pode ser pré-programado com protocolos de comunicação de interface serial, como NFC, ANT e proprietários de 2,4 GHz. Ele também suporta malha Bluetooth que pode ser executada simultaneamente com Bluetooth LE. O periférico NFC-A habilita o módulo utilizado em soluções simplificadas de emparelhamento e pagamento. Os numerosos periféricos e interfaces digitais do RF-BM-ND08, como ADC, PDM, PWM, I2C e I2S, tornam-no aplicado em muitas aplicações. Possui baixo consumo de energia, tamanho pequeno , distância de conexão robusta e confiabilidade rígida. O pacote de bastão de carimbo com passo de 1,27 mm é para fácil montagem e design de PCB econômico.


Módulo BLE 5.0 nRF52832 RF-BM-ND08


- Protocolo de transmissão transparente  (ponte) -

· Várias funções:  mestre, escravo, mestre-escravo, Beacon

· Função multi-conexão:  Até 7 salvas e 1 master

· Máx. taxa de transmissão transparente:  até 46 kB/s

· Taxa de dados:  1 Mbps, 2 Mbps

· Características:  O TA, observador, autenticação


Protocolo de transmissão do módulo nRF52832 BLE 5.0 RF-BM-ND08


- Exibição do produto -



Recursos relacionados:

Comparação entre nRF52833 de longo alcance e nRF52832

Introdução do  sniffer Bluetooth LE NRF52832

SoC sem fio:

  • Processador ARM® Cortex®-M4 de 32 bits com FPU, 64 MHz
  • Potência TX: -20 dBm a +4 dBm
  • Sensibilidade no modo BLE: -96 dBm
  • Memória
    • Flash de -512KB
    • -64 KB de RAM
  • Taxa de dados: 1 Mbps, 2 Mbps

Protocolos suportados:

  • Bluetooth 5.0 de baixa energia
  • Malha Bluetooth
  • NFC
  • FORMIGA
  • Proprietário de 2,4 GHz

Consumo atual:

  • 2,62 μA no modo de suspensão
  • 77,7 μA em ciclo de transmissão de 200 ms
  • 72,8 μA em ciclo de conexão de 50 ms

Faixa de operação:

  • Faixa de tensão de alimentação 1,7 V ~ 3,6 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C

Periféricos ricos:

  • NFC-A
  • ADC de 12 bits e 200 ksps
  • 16 GPIOs
  • PWM
  • PDM
  • SPI mestre/escravo
  • Mestre/escravo I²C
  • I²S
  • UART (CTS/RTS)

Certificados:

  • FCC
  • SRRC
Módulo BLE da série NORDIC nRF52
Número da peça RF-BM-ND09A RF-BM-ND09 RF-BM-ND08C RF-BM-ND04CI RF-BM-ND04C RF-BM-ND08 RF-BM-ND04I RF-BM-ND04
foto
CI nRF52805 nRF52805 nRF52810 nRF52810 nRF52810 nRF52832 nRF52832 nRF52832
Essencial ARM® Cortex®-M4 de 64 MHz ARM® Cortex®-M4 de 64 MHz ARM® Cortex®-M4 de 64 MHz ARM® Cortex®-M4 de 64 MHz ARM® Cortex®-M4 de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz
Antena PCB/Almofada Almofada Interface PCB/meio furo Interface IPEX/meio furo PCB Interface PCB/meio furo Interface IPEX/meio furo PCB
BATER 24 KB 24 KB 24 KB 24 KB 24 KB 64 KB 64 KB 64 KB
Clarão 192 KB 192 KB 192 KB 192 KB 192 KB 512 KB 512 KB 512 KB
Protocolos BLE5.3, Proprietário, ANT BLE5.3, Proprietário, ANT BLE5.3, Proprietário, ANT BLE5.3, BLE 2M PHY, Proprietário, ANT BLE5.3, Proprietário, ANT BLE5.3, proprietário, ANT, NFC BLE5.3, proprietário, ANT, NFC BLE5.3, proprietário, ANT, NFC
Fonte de energia 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm
Recebendo Sensibilidade -97 dBm @1 Mbit/s BLE -97 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE
GPIO 10 10 16 29 29 29 29 29
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 30 metros 40 m (antena PCB externa) 75 metros 100 m (antena PCB externa) 80 metros 80 metros 110 m (antena PCB externa) 90 metros
Dimensão (mm) 7,0 x 9,0 x 2,0 7,0 x 7,0 x 2,0 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3
Pacote Passo de 0,6 mm DFN Passo de 0,6 mm DFN Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA √ √ √ √ √ √ √ √
Malha Bluetooth × × × × × √ √ √
Longo alcance × × × × × × × ×
2Mbps FÍSICO √ √ √ √ √ √ √ √
AoA/AoD × × × × × × × ×
Protocolo UART Escravo Escravo Escravo Escravo Escravo Mestre-escravo simultaneamente, um mestre-escravo Mestre-escravo simultaneamente, um mestre-escravo Mestre-escravo simultaneamente, um mestre-escravo
Funções Dimensão ultrapequena, alta eficácia Dimensão ultrapequena, alta eficácia, viável para antena externa Alta compatibilidade, alta eficácia Conector IPEX de alta eficácia para design de antena mais externa Menor consumo de energia, alta eficácia Tamanho compacto para mais aplicações Viável para antenas externas com maior alcance de transmissão Alta compatibilidade
