Módulo BLE4.2 CC2541 de baixo custo RF-BM-S01A

  • Cheap BLE4.2 CC2541 Module
  • Cheap BLE4.2 CC2541 Module
  • Cheap BLE4.2 CC2541 Module
  • Cheap BLE4.2 CC2541 Module
  • Cheap BLE4.2 CC2541 Module

Módulo BLE4.2 CC2541 de baixo custo RF-BM-S01A

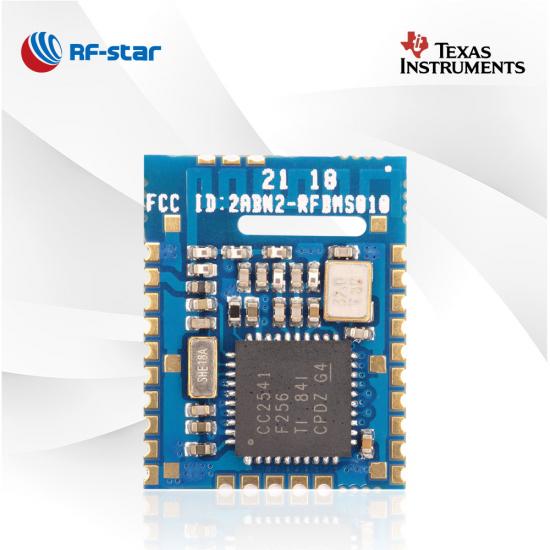

O módulo RF-BM-S01A é baseado no SoC Texas Instruments CC2541. Os desempenhos mais elevados e mais estáveis ​​permitem que o módulo CC2541 entre em uma ampla gama de aplicações. RF-BM-S01A é um dos módulos Bluetooth LE4.2 mais clássicos.


  • P/N:

    RF-BM-S01A

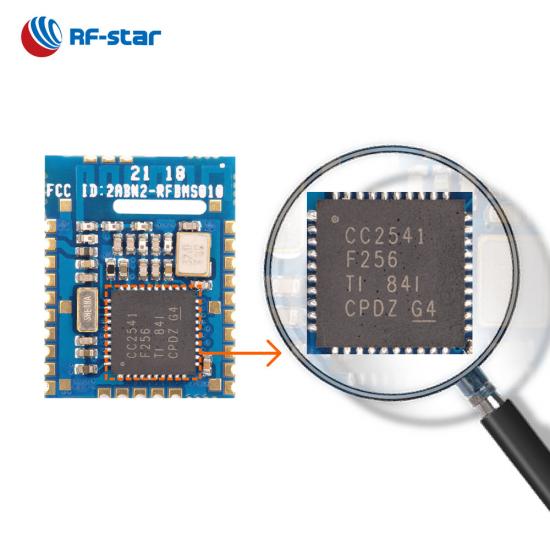

  • SoC:

    CC2541

  • Processador:

    Low-Power 8051 Microcontroller Core With Code Prefetch

  • Protocolos:

    Bluetooth 4.2 low energy

  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz

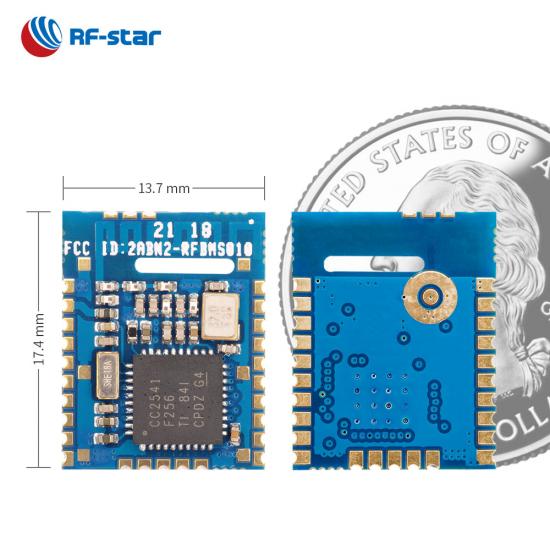

  • Pacote (mm):

    17.4 x 13.7 x 1.7, half-hole, 1.27 pitch, 28-pin

  • Recursos:

    Debug pins lead out

  • GPIO:

    19

  • Máx. TX Power:

    0 dBm

  • Alcance de transmissão:

    20 m
Inquérito Agora

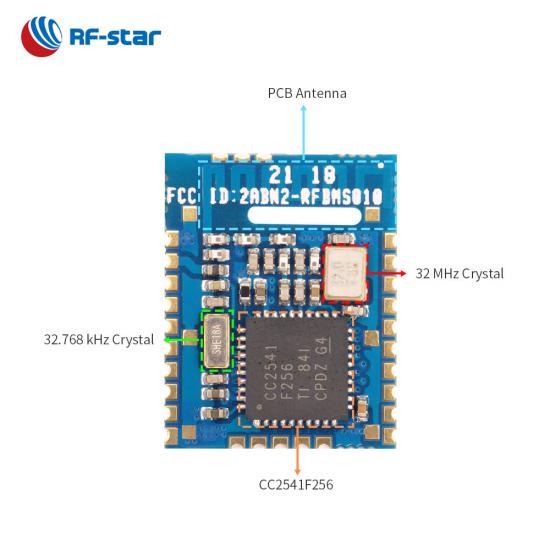

RF-BM-S01A é um módulo Bluetooth 4.2 de baixa energia baseado no SoC TI CC2541 . O módulo BLE4.2 de primeira geração é baseado em um núcleo 8051 e integra um cristal de 32 MHz, um cristal de 32,768 kHz, um balun LC e uma antena PCB F invertida de alto desempenho. Este módulo pode ser pré-programado com o protocolo mestre ou escravo BLE, que suporta modo de transmissão transparente e modo acionado direto. RF-BM-S01 e RF-BM-S01A são compatíveis pino a pino.


Módulo BLE4.2 CC2541

- Protocolo de transmissão transparente  (ponte) BLE 4.2  -

principais recursos do módulo BLE4.2 CC2541

- Protocolo orientado diretamente -

· Funções do módulo: escravo, mestre

· Parâmetros ajustáveis: taxa de transmissão, intervalo de conexão, intervalo de transmissão, potência TX…

modo mestre escravo do módulo BLE4.2 CC2541

- Formulários -


·  Luz inteligente

·  Controle inteligente de energia

· Aparelho inteligente

·  Acessórios para celular

·  Medição inteligente de água

·   Brinquedo inteligente

Aplicações do módulo BLE4.2 CC2541

Recurso relacionado:

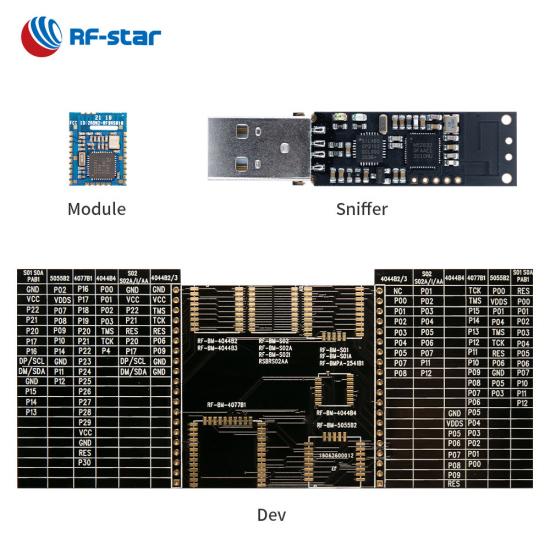

Quadro de anúncios da placa de teste para módulo da série TI (CC2540 CC2541 CC2640)

SoC sem fio:

  • Núcleo do microcontrolador 8051 de baixa potência com pré-busca de código
  • Potência de transmissão: 0 dBm
  • Sensibilidade no modo BLE: -94 dBm
  • Memória
    • Flash de -256kB
    • -8kB SRAM

Características:

  • Bluetooth 4.2 de baixa energia


Consumo atual:

  • 0,35 μA no modo de suspensão
  • 202 μA em ciclo de transmissão de 250 ms
  • 243 μA em ciclo de conexão de 100 ms

Faixa de operação:

  • Faixa de tensão de alimentação: 2,0 V ~ 3,6 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C


Periféricos ricos:

  • ADC
  • 19 GPIOs
  • I²C
  • RI
  • DMA
  • UART (CTS/RTS)


Módulos BLE da série TI CC254x
Número da peça RF-BM-S01 RF-BM-S01A RF-BMPA-2541B1 RF-BM-S02 RF-BM-S02A RF-BM-S02I
foto
CI C2540 CC2541 CC2541, CC2592 C2540 CC2541 C2540
Essencial 8051 8051 8051 8051 8051 8051
Antena Interface PCB/meio furo Interface PCB/meio furo Interface PCB/IPEX/meio furo PCB PCB IPEX
BATER 8 KB 8 KB 8 KB 8 KB 8 KB 8 KB
Clarão 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Protocolos BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2
Fonte de energia 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +4dBm 0dBm +19dBm +4dBm 0dBm +4dBm
Recebendo Sensibilidade -94dBm -94dBm -94dBm -94dBm -94dBm -94dBm
GPIO 19 19 19 13 13 13
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 75 metros 55 metros 120 metros 70 metros 50 metros 80 m (antena PCB externa)
Dimensão (mm) 17,4 x 13,7 x 1,7 17,4 x 13,7 x 1,7 31,4 x 13,7 x 2,1 15,2 x 11,2 x 1,7 15,2 x 11,2 x 1,7 15,2 x 11,2 x 2,1
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA √ √ √ √ √ √
Malha Bluetooth × × × × × ×
Longo alcance × × × × × ×
2Mbps FÍSICO × × × × × ×
AoA/AoD × × × × × ×
Protocolo UART Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos
Funções Todos os IOs, transmissão transparente e acionamento direto Todos os IOs, transmissão transparente e acionamento direto PA+LNA, maior alcance de transmissão Dimensão pequena, transmissão transparente e acionamento direto Dimensão pequena, transmissão transparente e acionamento direto Antena externa, transmissão transparente e acionamento direto
