RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

Módulo de porta serial BLE BLE4.2 Módulo CC2540 RF-BM-S02

Como um dos módulos mais populares, o módulo RF-BM-S02 CC2540 Bluetooth LE4.2 foi projetado para aplicações alimentadas por bateria. O tamanho clássico do pacote do RF-star permite que este módulo de interface serial tenha um mercado maior desde 2010. RF-BM-S02 será sua boa escolha para design.

P/N:
RF-BM-S02
SoC:
CC2540
Processador:
Low-Power 8051 Microcontroller Core With Code Prefetch
Protocolos:
Bluetooth 4.2 low energy
Freqüência de Trabalho:
2402 MHz ~ 2480 MHz
Pacote (mm):

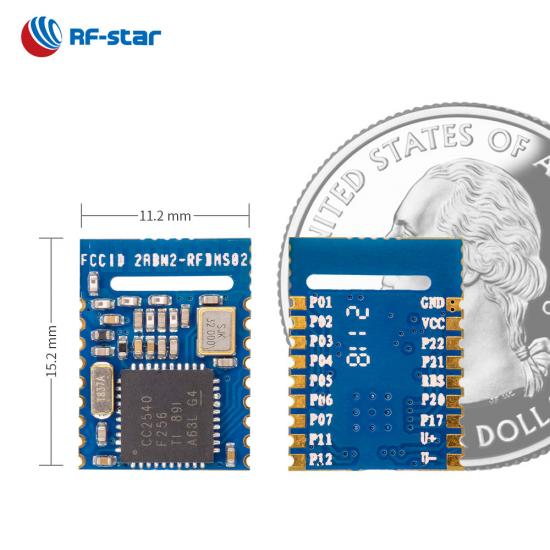

15.2 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin
Recursos:
USB port
GPIO:
13
Máx. TX Power:
+4 dBm
Alcance de transmissão:
50 m

Inquérito Agora

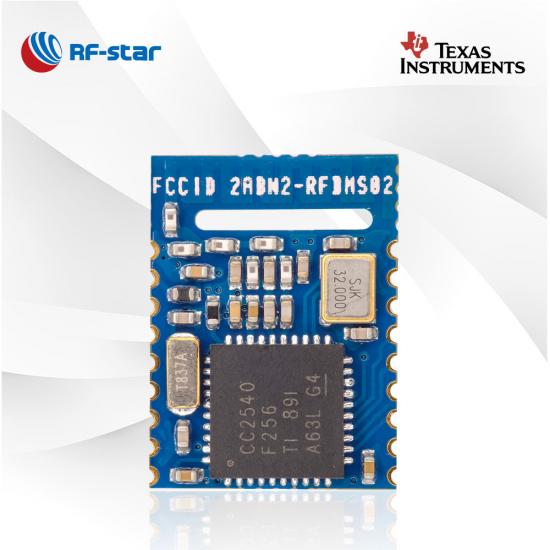

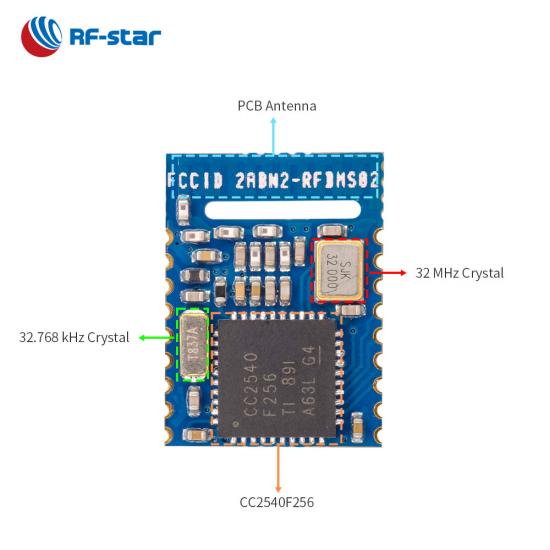

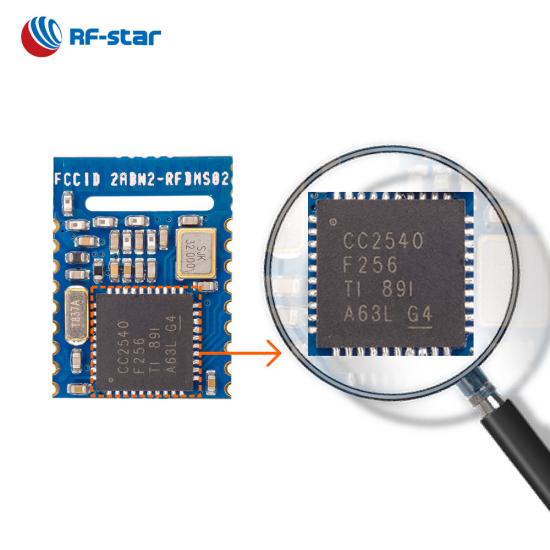

RF-BM-S02 é um módulo baseado no SoC Texas Instruments Bluetooth 4.2 Low Energy CC2540 . Como SoC sênior, ele é baseado em um núcleo 8051 de baixo consumo de energia. O módulo integra um cristal de 32 MHz, um cristal de 32,768 kHz, um balun LC e uma antena PCB F invertido de alto desempenho. Este módulo pode ser usado em diversas aplicações que necessitem de USB. O pacote 15,2 * 11,2 é o pacote mais popular entre os designs RF-star, ele suporta pino 2 pinos compatível com uma série de designs de módulos BLE. Pré-programado com o protocolo BLE mestre ou escravo, o módulo BLE pode ser usado para transmissão transparente e acionamento direto.

Módulo BLE4.2 CC2540

- Protocolo de transmissão transparente (ponte) BLE 4.2 -

Transmissão Transparente BLE 4.2

- Protocolo orientado diretamente -

· Funções do módulo: escravo, mestre

· Parâmetros ajustáveis: taxa de transmissão, intervalo de conexão, intervalo de transmissão, potência TX…

SoC sem fio:

Núcleo do microcontrolador 8051 de baixa potência com pré-busca de código
Potência de transmissão: +4 dBm
Sensibilidade no modo BLE: -94 dBm
Memória

Flash de -256kB
-8kB SRAM

Características:

Bluetooth 4.2 de baixa energia

Consumo atual:

0,35 μA no modo de suspensão
202 μA em ciclo de transmissão de 250 ms
243 μA em ciclo de conexão de 100 ms

Faixa de operação:

Faixa de tensão de alimentação: 2,0 V ~ 3,6 V
Faixa de temperatura de trabalho: -40 °C ~ +85 °C

Periféricos ricos:

ADC de 12 bits
13 GPIOs
USB
RI
DMA
UART (CTS/RTS)

RF-BM-S02_S02I_S02A Folha de dados de hardware V1.0_20230526

Módulos BLE da série TI CC254x
Número da peça	RF-BM-S01	RF-BM-S01A	RF-BMPA-2541B1	RF-BM-S02	RF-BM-S02A	RF-BM-S02I
foto
CI	C2540	CC2541	CC2541, CC2592	C2540	CC2541	C2540
Essencial	8051	8051	8051	8051	8051	8051
Antena	Interface PCB/meio furo	Interface PCB/meio furo	Interface PCB/IPEX/meio furo	PCB	PCB	IPEX
BATER	8 KB	8 KB	8 KB	8 KB	8 KB	8 KB
Clarão	256 KB	256 KB	256 KB	256 KB	256 KB	256 KB
Protocolos	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2
Fonte de energia	2,0 V ~ 3,6 V, recomendado para 3,3 V	2,0 V ~ 3,6 V, recomendado para 3,3 V	2,0 V ~ 3,6 V, recomendado para 3,3 V	2,0 V ~ 3,6 V, recomendado para 3,3 V	2,0 V ~ 3,6 V, recomendado para 3,3 V	2,0 V ~ 3,6 V, recomendado para 3,3 V
Frequência	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz
Máx. Potência TX	+4dBm	0dBm	+19dBm	+4dBm	0dBm	+4dBm
Recebendo Sensibilidade	-94dBm	-94dBm	-94dBm	-94dBm	-94dBm	-94dBm
GPIO	19	19	19	13	13	13
Temperatura de trabalho	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Temperatura de armazenamento	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Faixa de transmissão	75 metros	55 metros	120 metros	70 metros	50 metros	80 m (antena PCB externa)
Dimensão (mm)	17,4 x 13,7 x 1,7	17,4 x 13,7 x 1,7	31,4 x 13,7 x 2,1	15,2 x 11,2 x 1,7	15,2 x 11,2 x 1,7	15,2 x 11,2 x 2,1
Pacote	Meio furo com passo de 1,27 mm	Meio furo com passo de 1,27 mm	Meio furo com passo de 1,27 mm	Meio furo com passo de 1,27 mm	Meio furo com passo de 1,27 mm	Meio furo com passo de 1,27 mm
OTA	√	√	√	√	√	√
Malha Bluetooth	×	×	×	×	×	×
Longo alcance	×	×	×	×	×	×
2Mbps FÍSICO	×	×	×	×	×	×
AoA/AoD	×	×	×	×	×	×
Protocolo UART	Senhor de escravos	Senhor de escravos	Senhor de escravos	Senhor de escravos	Senhor de escravos	Senhor de escravos
Funções	Todos os IOs, transmissão transparente e acionamento direto	Todos os IOs, transmissão transparente e acionamento direto	PA+LNA, maior alcance de transmissão	Dimensão pequena, transmissão transparente e acionamento direto	Dimensão pequena, transmissão transparente e acionamento direto	Antena externa, transmissão transparente e acionamento direto
