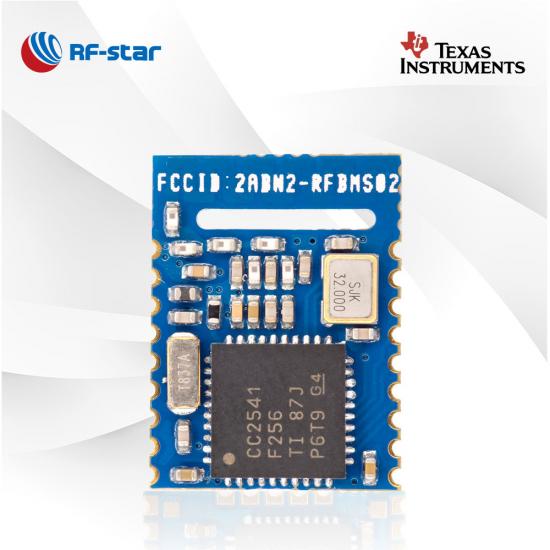

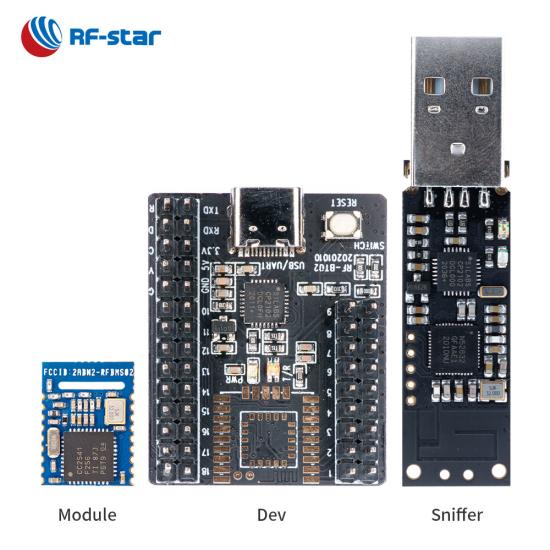

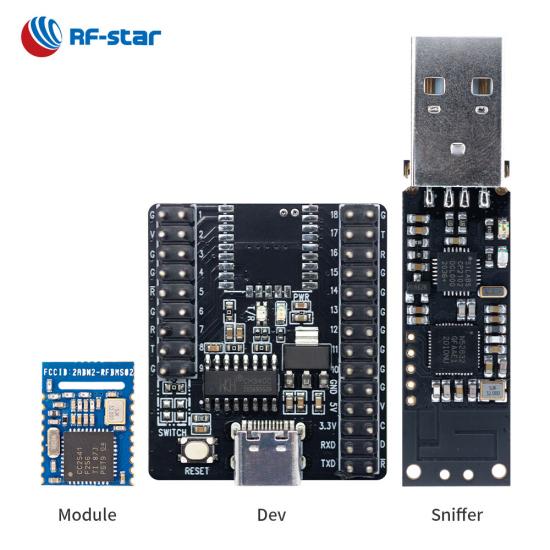

Módulo Bluetooth UART BLE4.2 CC2541 Módulo RF-BM-S02A

O módulo RF-BM-S02A CC2541 Bluetooth LE 4.2, um dos módulos sem fio mais populares do RF-star, é voltado para aplicações inteligentes fornecidas por bateria. RF-BM-S02A com seu tamanho pequeno e alto desempenho será a escolha certa em design.


  • P/N:

    RF-BM-S02A
  • SoC:

    CC2541
  • Processador:

    Low-Power 8051 Microcontroller Core With Code Prefetch
  • Protocolos:

    Bluetooth 4.2 low energy
  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz

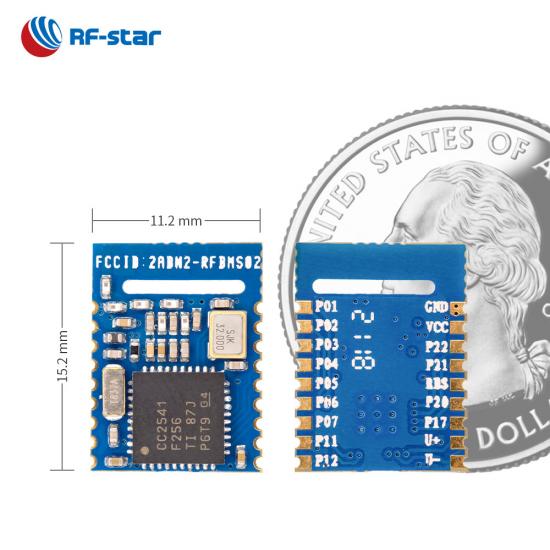

  • Pacote (mm):

    15.1 x 11.3 x 1.7, half-hole, 1.27 pitch, 18-pin
  • Recursos:

    Small size package
  • GPIO:

    13
  • Máx. TX Power:

    0 dBm
  • Alcance de transmissão:

    20 m

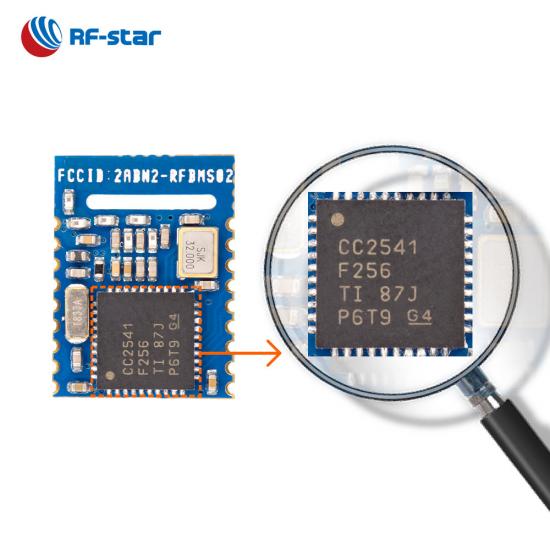

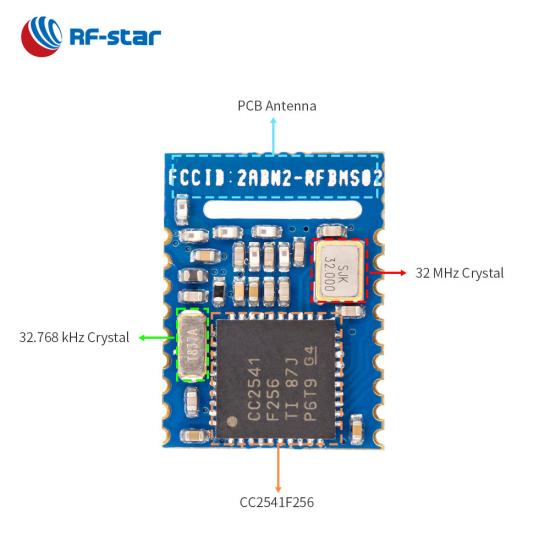

RF-BM-S02A é um módulo Bluetoth LE4.2 de baixa potência baseado no SoC Texas Instruments CC2541 . O núcleo 8051 é o processador principal. O módulo integra um cristal de 32 MHz, um cristal de 32,768 kHz, um balun LC e uma antena PCB F invertido de alto desempenho. Seu pacote suporta pino 2 pinos compatível com uma série de módulos BLE de RF-star. O módulo pode funcionar como modo de transmissão transparente (modo ponte) e modo de acionamento direto.


Módulo Bluetooth UART Módulo BLE4.2 CC2541


- Protocolo de transmissão transparente  (ponte) BLE 4.2  -

principais recursos do módulo de transmissão transparente BLE 4.2

- Protocolo orientado diretamente -

RF-BM-S02A suporta modo de acionamento direto

· Funções do módulo: escravo, mestre

· Parâmetros ajustáveis: taxa de transmissão, intervalo de conexão, intervalo de transmissão, potência TX…

principais recursos do módulo mestre escravo


SoC sem fio:


  • Núcleo do microcontrolador 8051 de baixa potência com pré-busca de código
  • Potência de transmissão: 0 dBm
  • Sensibilidade no modo BLE: -94 dBm
  • Memória
    • Flash de -256kB
    • -8kB SRAM


Características:


  • Bluetooth 4.2 de baixa energia


Consumo atual:


  • 0,35 μA no modo de suspensão
  • 202 μA em ciclo de transmissão de 250 ms
  • 243 μA em ciclo de conexão de 100 ms

Faixa de operação:


  • Faixa de tensão de alimentação: 2,0 V ~ 3,6 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C


Periféricos ricos:


  • ADC
  • 13 GPIOs
  • I²C
  • RI
  • DMA
  • UART (CTS/RTS)


Módulos BLE da série TI CC254x
Número da peça RF-BM-S01 RF-BM-S01A RF-BMPA-2541B1 RF-BM-S02 RF-BM-S02A RF-BM-S02I
foto
CI C2540 CC2541 CC2541, CC2592 C2540 CC2541 C2540
Essencial 8051 8051 8051 8051 8051 8051
Antena Interface PCB/meio furo Interface PCB/meio furo Interface PCB/IPEX/meio furo PCB PCB IPEX
BATER 8 KB 8 KB 8 KB 8 KB 8 KB 8 KB
Clarão 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Protocolos BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2
Fonte de energia 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +4dBm 0dBm +19dBm +4dBm 0dBm +4dBm
Recebendo Sensibilidade -94dBm -94dBm -94dBm -94dBm -94dBm -94dBm
GPIO 19 19 19 13 13 13
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 75 metros 55 metros 120 metros 70 metros 50 metros 80 m (antena PCB externa)
Dimensão (mm) 17,4 x 13,7 x 1,7 17,4 x 13,7 x 1,7 31,4 x 13,7 x 2,1 15,2 x 11,2 x 1,7 15,2 x 11,2 x 1,7 15,2 x 11,2 x 2,1
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA
Malha Bluetooth × × × × × ×
Longo alcance × × × × × ×
2Mbps FÍSICO × × × × × ×
AoA/AoD × × × × × ×
Protocolo UART Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos
Funções Todos os IOs, transmissão transparente e acionamento direto Todos os IOs, transmissão transparente e acionamento direto PA+LNA, maior alcance de transmissão Dimensão pequena, transmissão transparente e acionamento direto Dimensão pequena, transmissão transparente e acionamento direto Antena externa, transmissão transparente e acionamento direto
