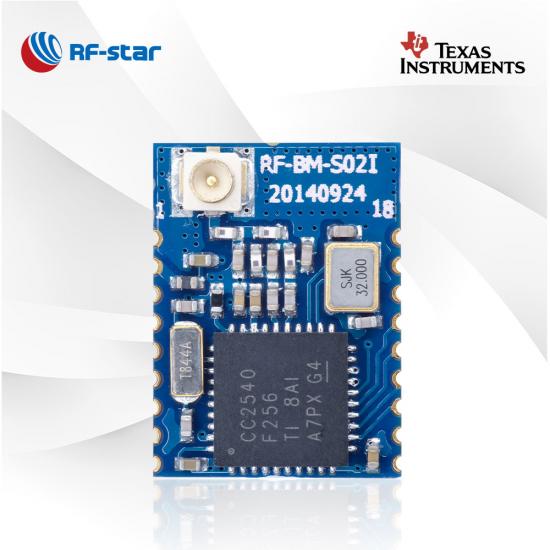

Módulo Master-Slave BLE4.2 CC2540 RF-BM-S02I

RF-BM-S02I é um módulo CC2540 com um conector IPEX projetado para aplicações alimentadas por bateria e requisitos de longo alcance. Este módulo com tamanho pequeno pode ser a peça BLE mais adequada em seu projeto.

  • P/N:

    RF-BM-S02I
  • SoC:

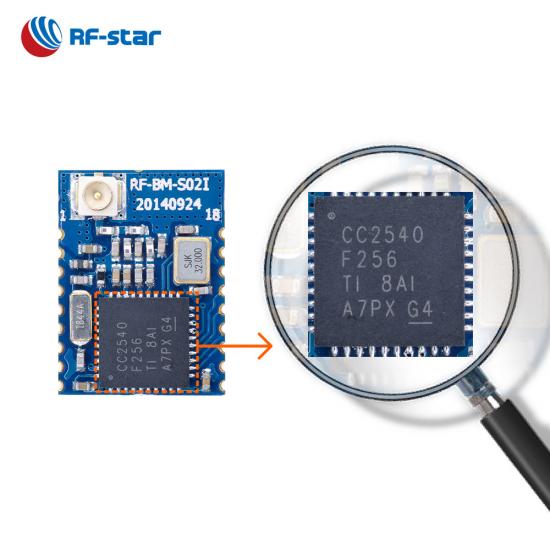

    CC2540
  • Processador:

    Low-Power 8051 Microcontroller Core With Code Prefetch
  • Protocolos:

    Bluetooth 4.2 low energy
  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz
  • Pacote (mm):

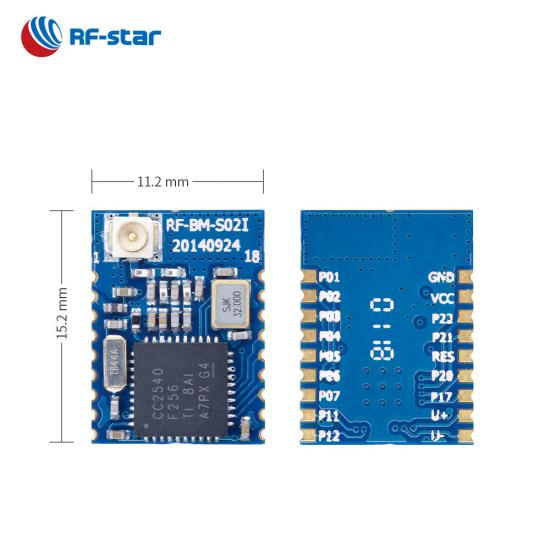

    15.2 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin
  • Recursos:

    IPEX connector
  • GPIO:

    13
  • Máx. TX Power:

    +4 dBm
  • Alcance de transmissão:

    50 m

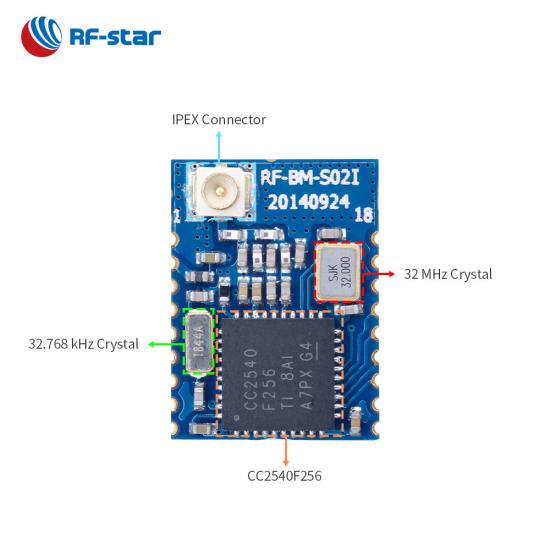

RF-BM-S02I Bluetooth 4.2 Módulo LE é baseado em Texas Instruments CC2540 SoC com um núcleo 8051 de baixo consumo de energia. O módulo consiste em um cristal de 32 MHz, um cristal de 32,768 kHz, um balun LC e um conector IPEX para saída de sinal de RF. Este módulo com potência TX de até 4 dBm e o conector IPEX oferece mais possibilidades em aplicações de longo alcance. Pode ser pré-programado com o protocolo mestre ou escravo BLE, o que permite um início rápido do projeto do produto. E este módulo é compatível com 2 pinos com uma ampla gama de módulos RF-star BLE de BLE4.2 a BLE5.2.


· Funções do módulo: mestre de escravos

· Parâmetros ajustáveis: taxa de transmissão, intervalo de conexão, intervalo de transmissão, potência TX ...


· Beacon do tipo USB·S Mart Toy

· POS portátil·S telêmetro a laser mart

· Instrumento de reparo do assoalho pélvico · Reverter fotovoltaico inteligente

SoC sem fio:


  • Núcleo do microcontrolador 8051 de baixo consumo com pré-busca de código
  • Potência TX: +4 dBm
  • Sensibilidade no modo BLE: -94 dBm
  • Memória
    • Flash de -256 kB
    • SRAM de -8 kB



Recursos:


  • Bluetooth 4.2 de baixa energia



Consumo atual:


  • 0,35 μA em modo de espera
  • 202 μA em ciclo de transmissão de 250 ms
  • 243 μA em ciclo de conexão de 100 ms


Limites operacionais:


  • Faixa de tensão de alimentação: 2,0 V ~ 3,6 V
  • Faixa de temperatura de trabalho: -40 ° C ~ +85 ° C



Periféricos ricos:


  • ADC de 12 bits
  • 13 GPIOs
  • USB
  • IR
  • DMA
  • UART (CTS / RTS)
