Módulo BLE4.2 CC2541 certificado com PA CC2592 RF-BMPA-2541B1

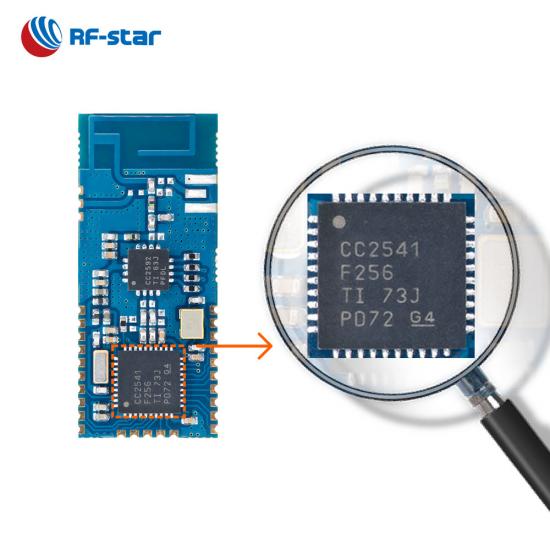

  • Bluetooth 4.2 CC2541 module with a PA CC2592

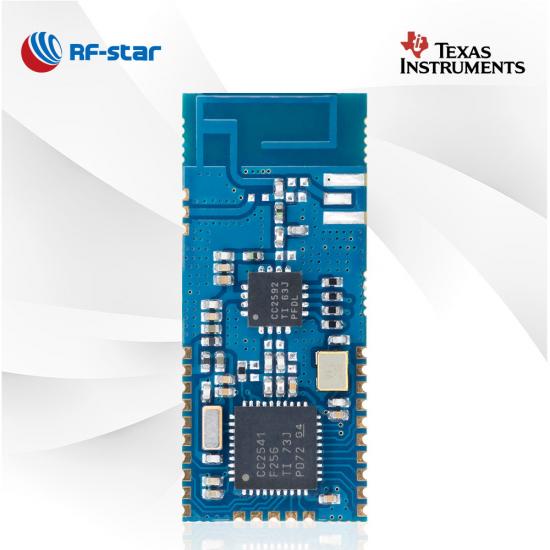

  • Bluetooth 4.2 CC2541 module with a PA CC2592

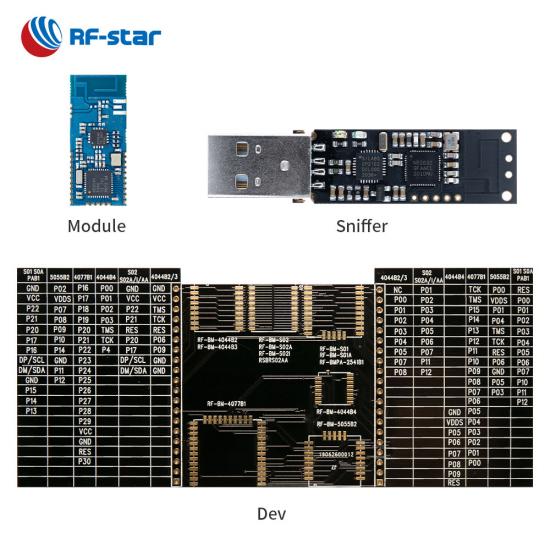

  • Bluetooth 4.2 CC2541 module with a PA CC2592
  • Bluetooth 4.2 CC2541 module with a PA CC2592
  • Bluetooth 4.2 CC2541 module with a PA CC2592

Módulo BLE4.2 CC2541 certificado com PA CC2592 RF-BMPA-2541B1

RF-BMPA-2541B1 é um módulo BLE4.2 voltado para os mercados de Internet das Coisas com requisitos de longo alcance e maiores recursos de potência. O módulo com um máx. A potência TX de 19 dBm permite à sua aplicação uma cobertura de alcance mais amplo e uma opção de saída de antena.

  • P/N:

    RF-BMPA-2541B1

  • SoC:

    CC2541, CC2592

  • Processador:

    Low-Power 8051 Microcontroller Core With Code Prefetch

  • Protocolos:

    Bluetooth 4.2 low energy

  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz

  • Pacote (mm):

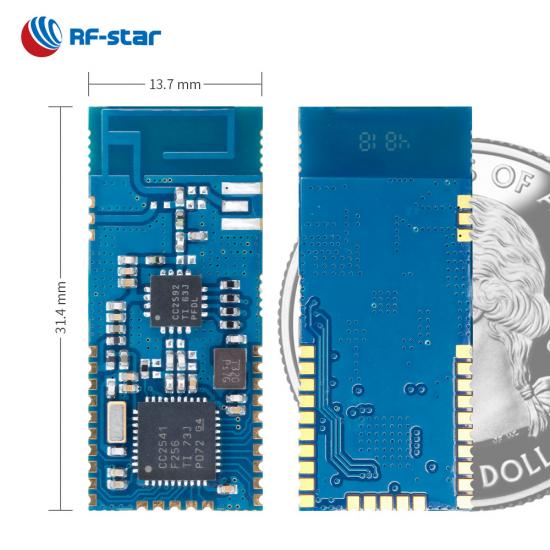

    31.4 × 13.7 × 1.7, half-hole, 1.27 pitch, 28-pin

  • Recursos:

    Power Amplifier

  • GPIO:

    13

  • Máx. TX Power:

    +19 dBm

  • Alcance de transmissão:

    200m
Inquérito Agora

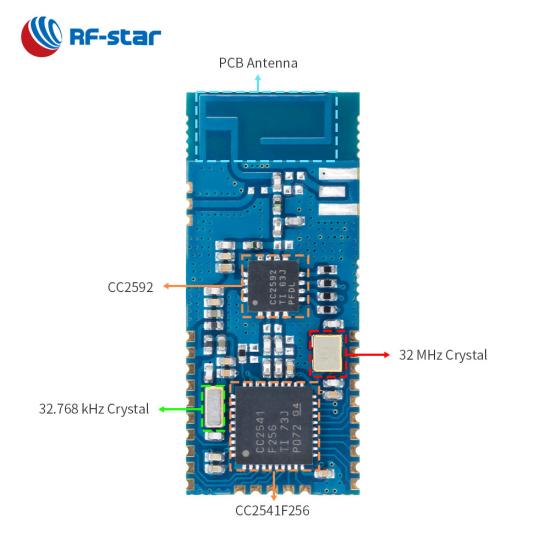

RF-BMPA-2541B1 é um módulo baseado no SoC TI CC2541 BLE4.2 com um PA CC2592 . O módulo é o módulo Bluetooth 4.2 de baixa energia de primeira geração com um amplificador de potência baseado em um núcleo 8051 e integra um cristal de 32 MHz, um cristal de 32,768 kHz, um balun LC e um modo de saída de antena opcional do PCB F invertido antena, um conector IPEX e uma interface de meio furo. Este design permite ao módulo um maior alcance de transmissão, o que torna este módulo popular em aplicações com requisitos de desempenho mais elevados, como gateway e controle remoto.


Módulo BLE4.2 CC2541 certificado


- Protocolo de transmissão transparente  (ponte) BLE 4.2   -

· Função do módulo: escravo

·  Parâmetros ajustáveis : taxa de transmissão, intervalo de conexão, intervalo de transmissão, potência TX…

·   Senha de conexão

Transmissão Transparente BLE 4.2


SoC sem fio:


  • Núcleo do microcontrolador 8051 de baixa potência com pré-busca de código
  • Potência de transmissão: 19 dBm
  • Sensibilidade no modo BLE: -94 dBm
  • Memória
    • - Flash de 256kB
    • - 8 KB de RAM


Características:


  • Bluetooth 4.2 de baixa energia


Consumo atual:


  • 0,79 mA em ciclo de transmissão de 200 ms
  • 1,8 mA em ciclo de conexão de 20 ms

Faixa de operação:


  • Faixa de tensão de alimentação: 2,0 V ~ 3,6 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C



Periféricos ricos:


  • ADC de 12 bits
  • 13 GPIOs
  • I²C
  • RI
  • UART (CTS/RTS)
Módulos BLE da série TI CC254x
Número da peça RF-BM-S01 RF-BM-S01A RF-BMPA-2541B1 RF-BM-S02 RF-BM-S02A RF-BM-S02I
foto
CI C2540 CC2541 CC2541, CC2592 C2540 CC2541 C2540
Essencial 8051 8051 8051 8051 8051 8051
Antena Interface PCB/meio furo Interface PCB/meio furo Interface PCB/IPEX/meio furo PCB PCB IPEX
BATER 8 KB 8 KB 8 KB 8 KB 8 KB 8 KB
Clarão 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Protocolos BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2
Fonte de energia 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +4dBm 0dBm +19dBm +4dBm 0dBm +4dBm
Recebendo Sensibilidade -94dBm -94dBm -94dBm -94dBm -94dBm -94dBm
GPIO 19 19 19 13 13 13
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 75 metros 55 metros 120 metros 70 metros 50 metros 80 m (antena PCB externa)
Dimensão (mm) 17,4 x 13,7 x 1,7 17,4 x 13,7 x 1,7 31,4 x 13,7 x 2,1 15,2 x 11,2 x 1,7 15,2 x 11,2 x 1,7 15,2 x 11,2 x 2,1
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA √ √ √ √ √ √
Malha Bluetooth × × × × × ×
Longo alcance × × × × × ×
2Mbps FÍSICO × × × × × ×
AoA/AoD × × × × × ×
Protocolo UART Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos
Funções Todos os IOs, transmissão transparente e acionamento direto Todos os IOs, transmissão transparente e acionamento direto PA+LNA, maior alcance de transmissão Dimensão pequena, transmissão transparente e acionamento direto Dimensão pequena, transmissão transparente e acionamento direto Antena externa, transmissão transparente e acionamento direto
