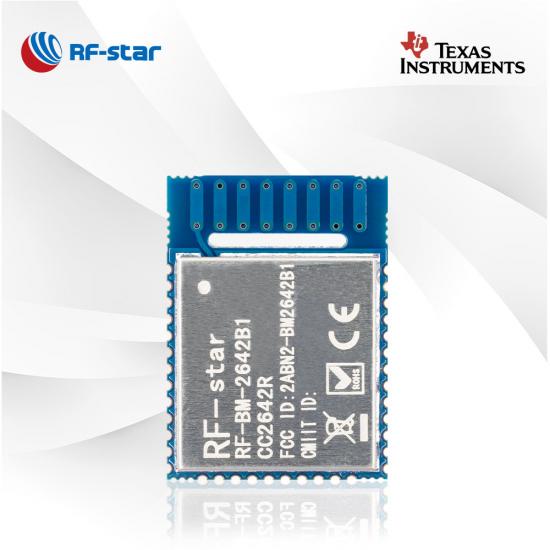

Mais novo módulo de baixa energia TI CC2642R Bluetooth 5.1 RF-BM-2642B1

  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module

Mais novo módulo de baixa energia TI CC2642R Bluetooth 5.1 RF-BM-2642B1

RF-BM-2642B1 é um módulo Bluetooth 5.1 Low Energy projetado para os requisitos de alto desempenho de produtos IoT. O recurso de localização de direção permite que o módulo atenda às necessidades de uma ampla gama de aplicações. Comece seu projeto com o módulo RF-BM-2642B1 CC2642R BLE.

  • P/N:

    RF-BM-2642B1

  • SoC:

    CC2642R

  • Processador:

    48 MHz ARM® Cortex®-M4F

  • Protocolos:

    Bluetooth 5.1 low energy

  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz

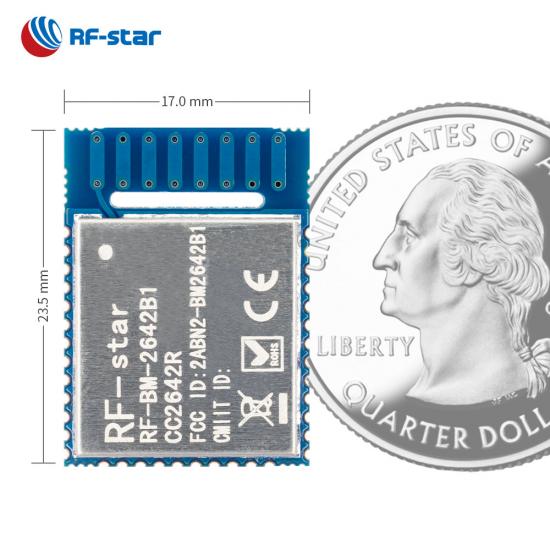

  • Pacote (mm):

    23.5 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin

  • Recursos:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension, Direction finding, Bluetooth mesh

  • GPIO:

    31

  • Máx. TX Power:

    +5 dBm

  • Alcance de transmissão:

    150 m
Inquérito Agora

O módulo RF-BM-2642B1 BLE5.1 é otimizado para comunicação sem fio de baixa potência e aplicações de detecção avançadas. Ele integra o poderoso SoC TI CC2642R , um cristal de 48 MHz, um cristal de 32,768 kHz, 352 kB de flash programável no sistema, ROM de 256 kB, um filtro LC e uma antena PCB integrada de alto desempenho. O processador central ARM® Cortex®-M4F permite que o módulo CC2642R opere com uma corrente extremamente baixa em modos de energia flexíveis e apresente um tamanho pequeno, distância de conexão robusta e confiabilidade rígida. O módulo Bluetooth Low Energy também pode ser pré-programado com um protocolo de transmissão transparente incorporado com taxa de dados 1M PHY e 2M PHY, BLE de longo alcance, pacotes de extensão de publicidade. Usando o kit de desenvolvimento de software (SDK) TI SimpleLink™ CC13x2 e CC26x2, o módulo pode ser usado para aplicativos Bluetooth Mesh e localização em tempo real (RTLS).


Recursos do módulo CC2642R Bluetooth 5.1 de baixa energia


- Protocolo de transmissão transparente  (ponte) BLE 5.0 -

· Diversas funções: Mestre, Escravo, Mestre-escravo, Beacon

· Multiconexões: Um Master e Sete Slaves ao mesmo tempo

· UUID de serviço personalizado

· Autenticação de usuário

· Reconexão automática

Protocolo de transmissão transparente BLE 5.0 do módulo de baixa energia CC2642R Bluetooth 5.1



- Exibição do produto -


SoC sem fio:

  • Processador ARM® Cortex®-M4F de 48 MHz
  • Potência TX: Até +5 dBm
  • Sensibilidade no modo BLE: -97 dBm
  • Memória
    • Flash de -352kB
    • ROM de -256kB
    • SRAM de -80kB


Características:

  • Bluetooth 4.2 de baixa energia
  • Bluetooth 5.0 de baixa energia
  • Malha Bluetooth
  • Localização de direção


Consumo atual:

  • 1,88 μA no modo de suspensão
  • 101,94 μA em ciclo de transmissão de 200 ms
  • 77,07 μA em ciclo de conexão de 100 ms

Faixa de operação:

  • Faixa de tensão de alimentação 1,8 V ~ 3,8 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C


Periféricos ricos:

  • ADC de 12 bits
  • DAC
  • 31 GPIOs
  • IPS
  • I²C
  • I²S
  • RTC
  • UART (CTS/RTS)
Módulos BLE da série TI CC264x
Número da peça RF-BM-2642QB1I RF-BM-2642B1 RF-BM-2642B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
foto Módulo RF-BM-2642QB1I CC2642R-Q1 BLE Módulo RF-BM-2642B1 CC2642R BLE Módulo RF-BM-2642B2 CC2642R BLE Módulo RF-BM-4055B1L CC2640R2LRHB BLE Módulo RF-BM-4077B1L CC2640R2LRGZ BLE Módulo RF-BM-4077B1 CC2640R2FRGZ BLE Módulo RF-BM-4044B5 CC2640R2F BLE Módulo RF-BM-4044B4 CC2640R2F BLE Módulo RF-BM-4044B3 CC2640R2F BLE Módulo RF-BM-4044B2 CC2640R2F BLE
CI CC2642R-Q1 CC2642R CC2642R CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Essencial ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz
Antena IPEX PCB PCB PCB PCB PCB Interface chip/meio furo Interface chip/meio furo IPEX PCB
BATER 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Clarão 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protocolos BLE5.2 BLE5.2 BLE5.2 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
Fonte de energia 1,8 V ~ 3,63 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +5dBm +5dBm +5dBm +5dBm +5dBm +5dBm +2dBm +2dBm +2dBm +2dBm
Recebendo Sensibilidade -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Codificado PHY
GPIO 31 31 31 13 31 31 10 10 10 10
Temperatura de trabalho -40 ℃ ~ +125 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 200 m @ 1M PHY 300m @ LE Codificado PHY 110 m @ 1M PHY 160 m @ LE Codificado PHY 140 m @ 1M PHY 255 m @ LE Codificado PHY 60 m @ 1M PHY 90 m @ LE Codificado PHY 70 m @ 1M PHY 100 m @ LE Codificado PHY 80 m @ 1M PHY 110 m @ LE Codificado PHY Antena de chip 30 m @ 1M PHY 60 m @ LE codificado PHY Antena de chip 20 m @ 1M PHY 50 m @ LE Coded PHY Antena PCB externa 110 m @ 1M PHY 150 m @ LE Coded PHY 60 m @ 1M PHY 90 m @ LE Codificado PHY
Dimensão (mm) 21,5 x 17,0 x 2,2 23,5 x 17,0 x 2,2 23,5 x 17,0 x 2,2 15,2 x 11,2 x 1,7 23,5 x 17,0 x 1,7 23,5 x 17,0 x 1,7 10,5 x 8,5 x 2,0 8,0 x 8,0 x 1,5 15,2 x 11,2 x 2,1 16,6 x 11,2 x 1,7
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA √ √ √ √ √ √ √ √ √ √
Malha Bluetooth √ √ × × × × × × × ×
Longo alcance √ √ √ √ √ √ √ √ √ √
2Mbps FÍSICO √ √ √ √ √ √ √ √ √ √
AoA/AoD √ √ √ × × √ √ √ √ √
Protocolo UART Mestre-escravo simultaneamente Mestre-escravo simultaneamente Mestre-escravo simultaneamente Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos
Funções Grau AEC-Q100 Alto desempenho anti-interferência Alto desempenho anti-interferência Alta relação custo-benefício Alta relação custo-benefício 31 GPIOs para mais aplicações disponíveis Dimensão pequena, almofadas duplas Dimensão ultrapequena Viável para antenas externas Alta estabilidade
