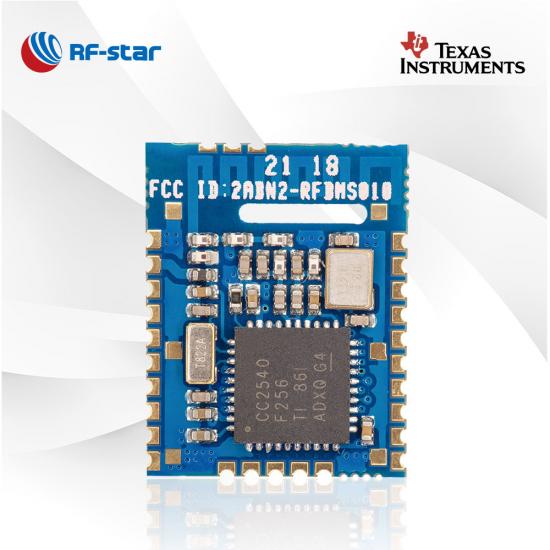

Módulo Bluetooth 4.2 CC2540 de longa duração da bateria RF-BM-S01

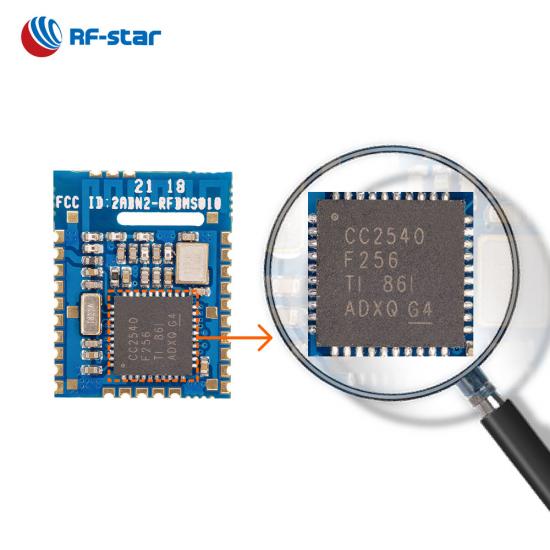

O módulo RF-BM-S01 Bluetooth 4.2 é baseado no SoC Texas Instruments CC2540. Este módulo BLE é voltado para mercados com necessidade de porta USB e necessidade de baixo consumo de energia. Os desempenhos altos e estáveis ​​fazem do módulo uma de suas melhores escolhas.

  • P/N:

    RF-BM-S01
  • SoC:

    CC2540
  • Processador:

    Low-Power 8051 Microcontroller Core With Code Prefetch
  • Protocolos:

    Bluetooth 4.2 low energy
  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz

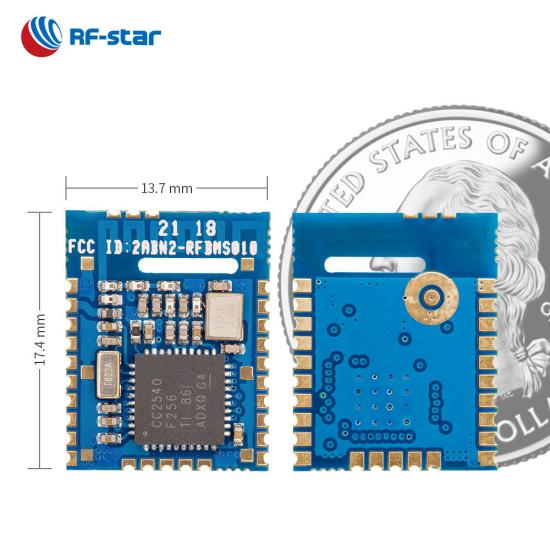

  • Pacote (mm):

    17.4 x 13.7 x 1.7, half-hole, 1.27 pitch, 28-pin
  • Recursos:

    USB port
  • GPIO:

    19
  • Máx. TX Power:

    +4 dBm
  • Alcance de transmissão:

    50 m

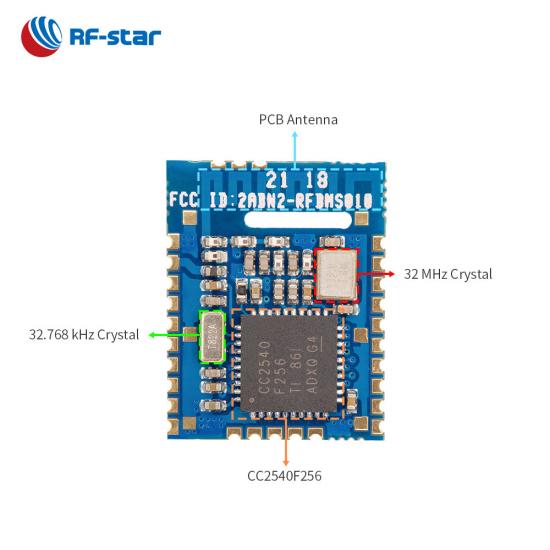

RF-BM-S01 é um módulo BLE4.2 baseado no TI CC2540 SoC. O módulo Bluetooth 4.2 de baixa energia de primeira geração é baseado em um núcleo 8051 e integra um cristal de 32 MHz, um cristal de 32,768 kHz, um balun LC e uma antena PCB F invertida de alto desempenho. Este módulo é a melhor escolha para a aplicação dongle USB , o que facilita o estabelecimento de uma conexão entre um dispositivo BLE e o smartphone. Este módulo CC2540 pode ser pré-programado com o protocolo BLE mestre ou escravo. Além do modo de transmissão transparente, o protocolo BLE também suporta o modo acionado diretamente.


Módulo Bluetooth 4.2 CC2540

Periférico rico

O módulo TI CC2540 BLE 4.2 possui vários periféricos e interfaces digitais, como ADC, IR, USB, UART, DMA.

Antena PCB de alto desempenho

O RF-BM-S01 com uma antena PCB de linha sinuosa integrada pode oferecer um melhor desempenho de RF e reduzir os custos do seu projeto.

Boa compatibilidade

Graças à série SoC TI CC254X (CC2540 e CC2541), o módulo RF-BM-S01 Bluetooth 4.2 é compatível em pacote, pinos e periféricos entre si.

Pinboar de placa de teste fácil de usar

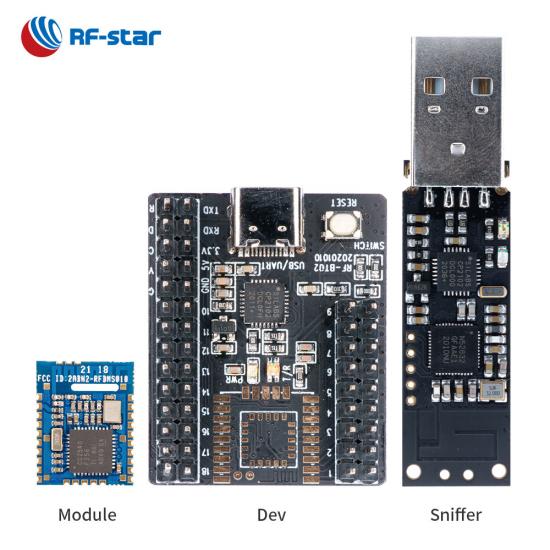

Os módulos da série CC2540 são equipados com um quadro de avisos de teste BLE fácil de usar para que os desenvolvedores façam alguns testes.


- Protocolo de transmissão transparente  (ponte)  -

Principais recursos do módulo Bluetooth 4.2 CC2540

- Protocolo orientado diretamente -

O módulo CC2540 RF-BM-S01 suporta o modo de acionamento direto

· Funções do módulo: escravo, mestre

· Parâmetros ajustáveis: taxa de transmissão, intervalo de conexão, intervalo de transmissão, potência TX…

Módulo Escravo/Mestre CC2540 RF-BM-S01

Recurso de referência:

Quadro de anúncios da placa de teste para módulo da série TI (CC2540 CC2541 CC2640)

SoC sem fio:


  • Núcleo do microcontrolador 8051 de baixa potência com pré-busca de código

  • Potência de transmissão: 0 dBm
  • Sensibilidade no modo BLE: -94 dBm
  • Memória
    • Flash de -256KB
    • -8 KB de RAM


Características:


  • Bluetooth 4.2 de baixa energia


Consumo atual:


  • 0,35 μA no modo de suspensão
  • 202 μA em ciclo de transmissão de 250 ms
  • 243 μA em ciclo de conexão de 100 ms

Periféricos ricos:


  • ADC
  • 19 GPIOs
  • I²C
  • RI
  • DMA
  • UART (CTS/RTS)


Certificados:


  • FCC
  • CE
  • Alcançar


Faixa de operação:


  • Faixa de tensão de alimentação 2,0 V ~ 3,6 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C


Módulos BLE da série TI CC254x
Número da peça RF-BM-S01 RF-BM-S01A RF-BMPA-2541B1 RF-CC2540A1 RF-BM-S02 RF-BM-S02A RF-BM-S02I
foto
CI C2540 CC2541 CC2541, CC2592 C2540 C2540 CC2541 C2540
Essencial 8051 8051 8051 8051 8051 8051 8051
Antena Interface PCB/meio furo Interface PCB/meio furo Interface PCB/IPEX/meio furo PCB PCB PCB IPEX
BATER 8 KB 8 KB 8 KB 8 KB 8 KB 8 KB 8 KB
Clarão 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Protocolos BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2
Fonte de energia 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V 2,0 V ~ 3,6 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +4dBm 0dBm +19dBm +4dBm +4dBm 0dBm +4dBm
Recebendo Sensibilidade -94dBm -94dBm -94dBm -94dBm -94dBm -94dBm -94dBm
GPIO 19 19 19 19 13 13 13
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 75 metros 55 metros 120 metros 75 metros 70 metros 50 metros 80 m (antena PCB externa)
Dimensão (mm) 17,4 x 13,7 x 1,7 17,4 x 13,7 x 1,7 31,4 x 13,7 x 2,1 24,1 x 15,2 x 1,7 15,2 x 11,2 x 1,7 15,2 x 11,2 x 1,7 15,2 x 11,2 x 2,1
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA
Malha Bluetooth × × × × × × ×
Longo alcance × × × × × × ×
2Mbps FÍSICO × × × × × × ×
AoA/AoD × × × × × × ×
Protocolo UART Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos
Funções Todos os IOs, transmissão transparente e acionamento direto Todos os IOs, transmissão transparente e acionamento direto PA+LNA, maior alcance de transmissão Todos os IOs, transmissão transparente e acionamento direto Dimensão pequena, transmissão transparente e acionamento direto Dimensão pequena, transmissão transparente e acionamento direto Antena externa, transmissão transparente e acionamento direto
