Módulo sem fio BLE4.2 com chip nórdico nRF51822 RF-BM-ND02

RF-BM-ND02 é um módulo BLE4.2 desenvolvido para atender aos requisitos de alta confiabilidade e alto desempenho de produtos IoT alimentados por bateria. Este módulo Bluetooth de baixo consumo de energia e tamanho robusto atende às necessidades de uma ampla gama de aplicações. Comece seu projeto com o módulo RF-BM-ND02 Nordic nRF51822 BLE.

  • P/N:

    RF-BM-ND02
  • SoC:

    nRF51822
  • Processador:

    32-bit ARM® Cortex®-M0 16 MHz
  • Protocolos:

    Bluetooth 4.2 low energy
  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz
  • Pacote (mm):

    16.2 × 13.5 × 1.3 , half-hole, 1.27 pitch, 26-pin
  • Recursos:

    PCB onboard antenna
  • GPIO:

    24
  • Máx. TX Power:

    +4 dBm
  • Alcance de transmissão:

    80 m

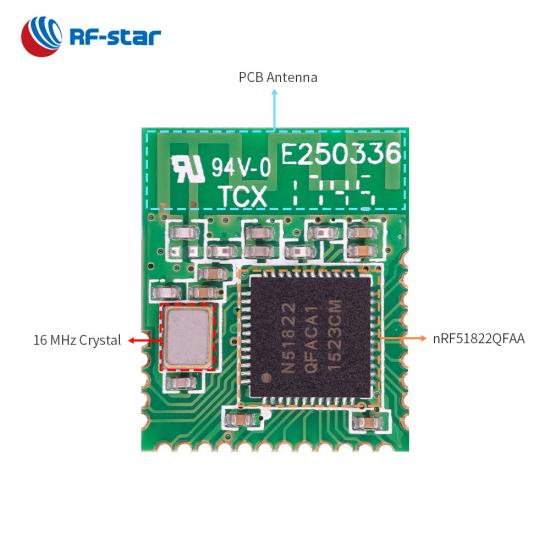

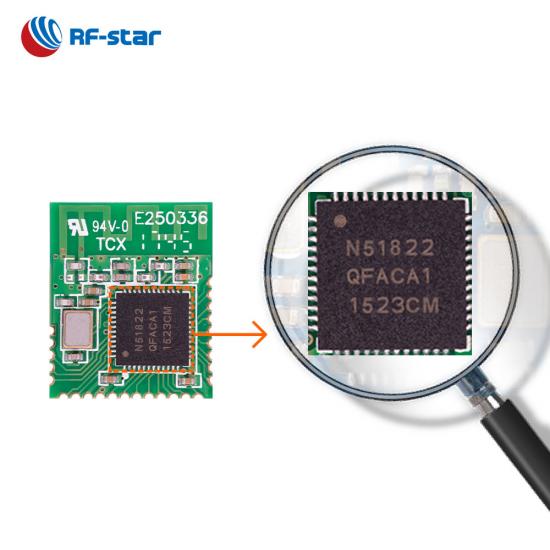

RF-BM-ND02 é um módulo de baixa energia Blu etooth 4.2 baseado no Nordic nRF51822 SoC . Ele contém o processador principal ARM® Cortex®-M0 de 32 bits e 16 MHz e integra um cristal de 16 MHz, um filtro LC e uma antena PCB F invertida de linha sinuosa. O ND02 pode ser pré-programado com SPI mestre/escravo, mestre I²C e UART para programação simples. Este módulo BLE apresenta longo alcance de transmissão, alta confiabilidade, baixo consumo de energia e tamanho compacto. O pacote de bastão de carimbo com passo de 1,27 mm é para fácil montagem e design de PCB econômico.


Módulo BLE4.2 nRF51822 RF-BM-ND02

Periféricos e interfaces ricos

O módulo nRF51822 RF-BM-ND02 possui vários periféricos e interfaces digitais, como UART, SPI e I2C.

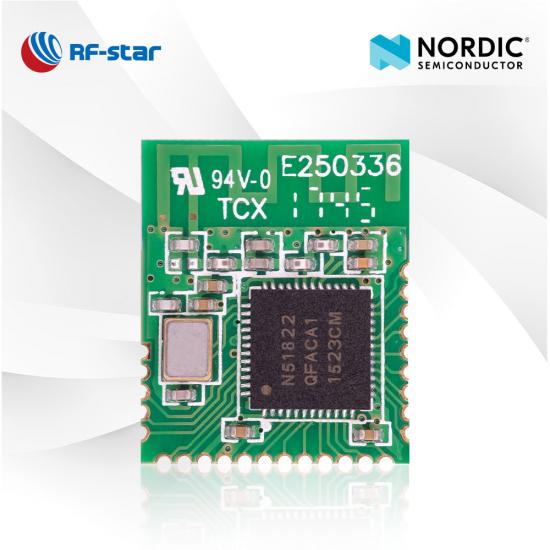

Tamanho compacto

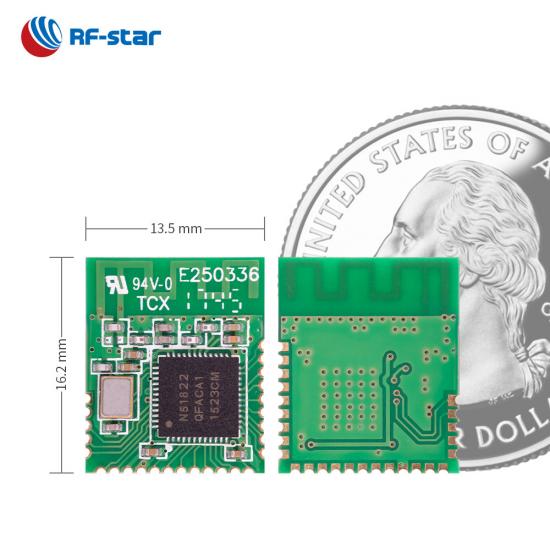

Assim como o RF-BM-ND02C, o ND02 também foi projetado em um pacote de meio furo para carimbo de 16,2 mm x 13,5 mm x 1,3 mm.

Boa compatibilidade

RF-BM-ND02 é compatível com pino 2 pinos com o módulo nórdico nRF51802 RF-BM-ND02C.

Alta seguranca

O coprocessador HW do Advanced Encryption Standard (AES) do módulo protege os dados criptografados em um status seguro.



- Protocolo de transmissão transparente  (ponte) -

· Escravo

· Parâmetros ajustáveis:taxa de transmissão, intervalo de conexão, intervalo de transmissão, potência TX…

· Reinicialização remota

Módulo RF-BM-ND02 BLE4.2 suporta protocolo de transmissão transparente (ponte) -

Recurso de referência:

Introdução do módulo nRF51822 BLE4.2 denominado RF-BM-ND01

SoC sem fio:


  • Processador ARM® Cortex®-M0 de 16 MHz de 32 bits
  • Potência TX: -20 dBm a +4 dBm
  • Sensibilidade no modo BLE: -93 dBm
  • Memória
    • Flash de -256KB
    • -16 KB de RAM


Protocolos suportados:


  • Bluetooth 4.2 de baixa energia


Consumo atual:


  • 0,3 μA ~ 0,4 μA no modo de suspensão (EN desativado)
  • 0,14 mA ~ 0,54 mA em ciclo de transmissão de 250 ms
  • 0,41 mA em ciclo de conexão de 100 ms

Faixa de operação:


  • Faixa de tensão de alimentação 1,8 V ~ 3,6 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C


Periféricos ricos:


  • ADC de 10 bits
  • 24 GPIOs
  • SPI mestre/escravo
  • Mestre I²C
  • UART (CTS/RTS)


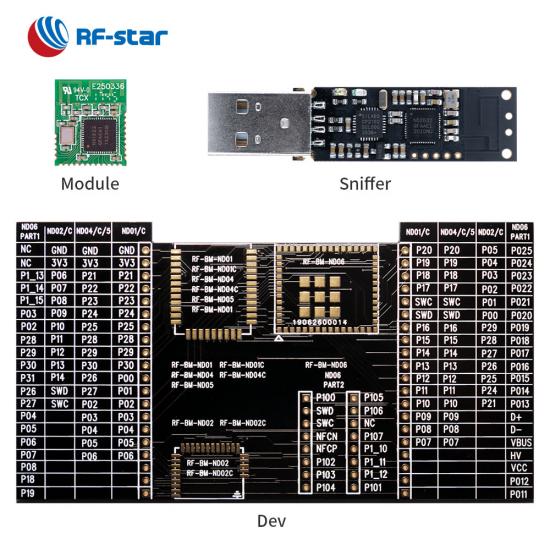

Módulos BLE da série NORDIC nRF51
Número da peça RF-BM-ND02C RF-BM-ND02 RF-BM-ND01
foto
CI nRF51802 nRF51822 nRF51822
Essencial ARM® Cortex®-M0 de 16 MHz ARM® Cortex®-M0 de 16 MHz ARM® Cortex®-M0 de 16 MHz
Antena PCB PCB PCB
BATER 16KB 16KB 16KB
Clarão 256 KB 256 KB 256 KB
Protocolos BLE4.2, proprietário BLE4.2, proprietário BLE4.2, proprietário
Fonte de energia 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +4dBm +4dBm +4dBm
Recebendo Sensibilidade -91 dBm @1 Mbit/s BLE -93 dBm @1 Mbit/s BLE -93 dBm @1 Mbit/s BLE
GPIO 22 22 29
Temperatura de trabalho -20℃ ~ +70℃ -20℃ ~ +70℃ -20℃ ~ +70℃
Temperatura de armazenamento -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Faixa de transmissão 50 metros 50 metros 55 metros
Dimensão (mm) 16,2 x 13,5 x 1,3 16,2 x 13,5 x 1,3 24,8 x 15,0 x 2,3
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA
Malha Bluetooth × × ×
Longo alcance × × ×
2Mbps FÍSICO × × ×
AoA/AoD × × ×
Protocolo UART Escravo Escravo Escravo
Funções Dimensão pequena, alto custo-benefício Dimensão pequena, transmissão transparente Todos os IOs
