RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

Módulo Bluetooth 5.0 de baixa energia Bluetooth Mesh Low Energy nRF52832 RF-BM-ND04

RF-BM-ND04 é um módulo Bluetooth 5.0 Low Energy desenvolvido para os requisitos de alta confiabilidade e alto desempenho de produtos IoT alimentados por bateria e gateways. Este módulo de tamanho robusto também suporta malha Bluetooth e NFC. Comece o desenvolvimento do seu produto com o módulo RF-BM-ND04 nRF52832 BLE.

P/N:
RF-BM-ND04
Estoque de mercadorias:
1000
SoC:
nRF52832
Processador:
32-bit ARM® Cortex®-M4 64 MHz
Protocolos:
Bluetooth 5.0 low energy, Bluetooth Mesh
Freqüência de Trabalho:
2402 MHz ~ 2480 MHz

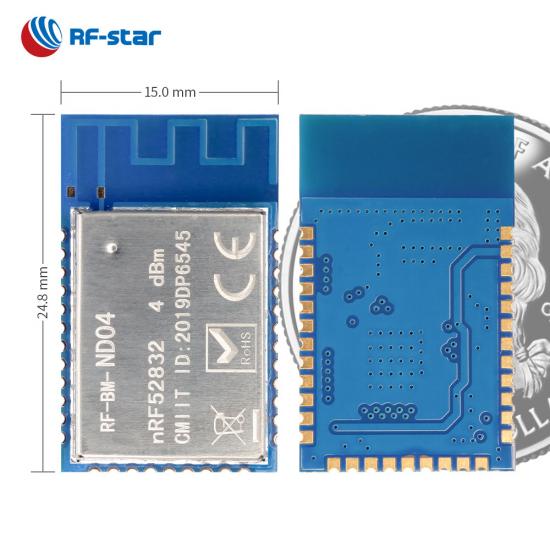

Pacote (mm):
24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 33-pin
Recursos:
NFC, ANT, 2.4 GHz proprietary

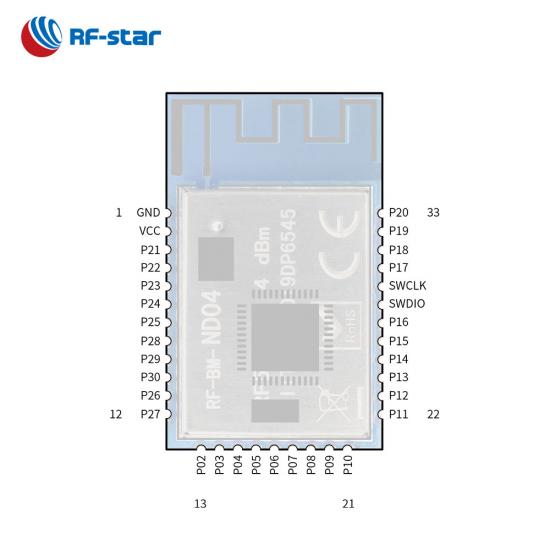

GPIO:
29
Máx. TX Power:
+4 dBm
Alcance de transmissão:
100 m

Inquérito Agora

RF-BM-ND04 é um módulo RF baseado no versátil Nordic BLE5.0 SoC nRF52832 com um processador ARM® Cortex®-M4 de 32 bits. Ele integra um cristal de 32,768 kHz e 32 MHz, um filtro LC, uma correspondência de antena e uma antena PCB F invertida de linha sinuosa. Ele suporta pilha BLE v5.0, incluindo o recurso de alta velocidade de 2 Mbps e pode ser pré-programado com protocolos de comunicação de interface serial, como NFC, ANT e proprietários de 2,4 GHz. Ele também suporta malha Bluetooth que pode ser executada simultaneamente com Bluetooth Low Energy. O periférico NFC-A habilita o módulo utilizado em soluções simplificadas de emparelhamento e pagamento. Os numerosos periféricos e interfaces digitais do RF-BM-ND04, como ADC, PDM, PWM, I2C e I2S, tornam-no aplicado em muitas aplicações. Resumindo, o módulo nRF52832 apresenta baixo consumo de energia, tamanho pequeno, distância de conexão robusta e confiabilidade rígida. O pacote de bastão de carimbo com passo de 1,27 mm é para fácil montagem e design de PCB econômico. Torna-se o módulo BLE perfeito para sistemas de segurança, gateways de Internet e outros dispositivos terminais IoT.

Módulo Bluetooth Mesh Low Energy nRF52832 RF-BM-ND04

- Protocolo de transmissão transparente (ponte) -

· Várias funções: Mestre, escravo, mestre-escravo, Beacon

· Função multi-conexão: Até 7 salvas e 1 master

· Máx. taxa de transmissão transparente: até 46 kB/s

· Taxa de dados : 1 Mbps, 2 Mbps

· Características: O TA, observador, autenticação

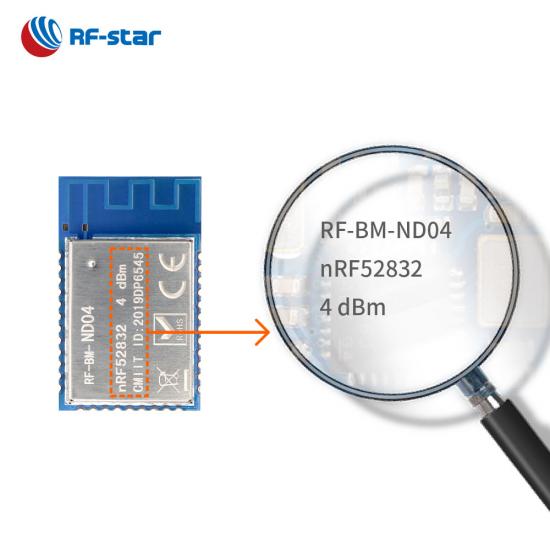

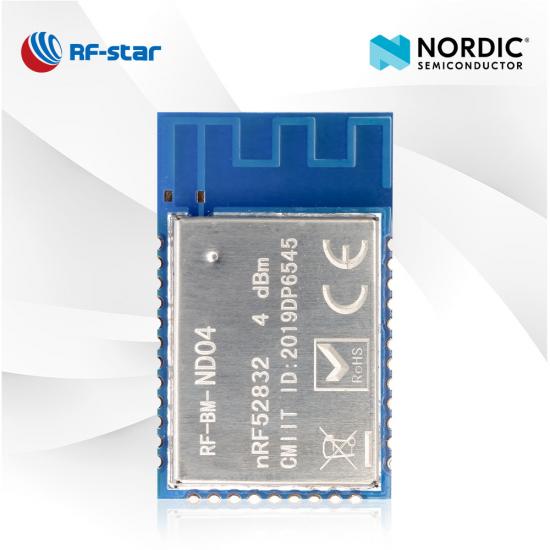

- Exibição do produto -

Recursos relacionados:

Comparação entre nRF52833 de longo alcance e nRF52832

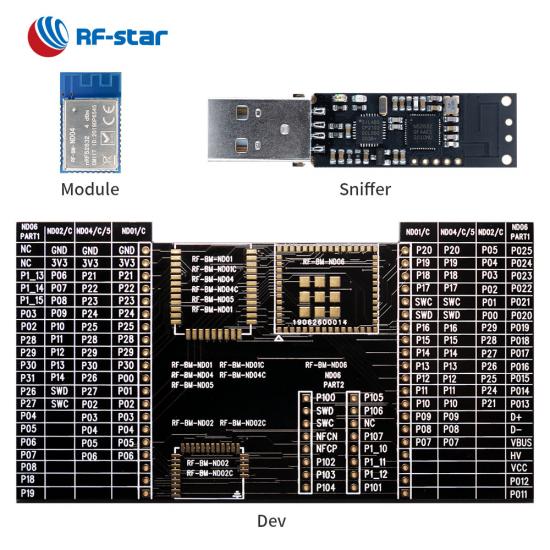

Introdução do sniffer Bluetooth LE NRF52832

SoC sem fio:

Processador ARM® Cortex®-M4 de 32 bits com FPU, 64 MHz
Potência TX: -20 dBm a +4 dBm
Sensibilidade no modo BLE: -96 dBm
Memória

Flash de -512KB
-64 KB de RAM

Taxa de dados: 1 Mbps, 2 Mbps

Protocolos suportados:

Bluetooth 5.0 de baixa energia
Malha Bluetooth
NFC
FORMIGA
Proprietário de 2,4 GHz

Consumo atual:

2,62 μA no modo de suspensão
77,7 μA em ciclo de transmissão de 200 ms
72,8 μA em ciclo de conexão de 50 ms

Faixa de operação:

Faixa de tensão de alimentação 1,7 V ~ 3,6 V
Faixa de temperatura de trabalho: -40 °C ~ +85 °C

Periféricos ricos:

NFC-A
ADC de 12 bits e 200 ksps
29 GPIOs
PWM
PDM
SPI mestre/escravo
Mestre/escravo I²C
I²S
UART (CTS/RTS)

Certificados:

FCC
SRRC
CE

RF-BM-ND04_ND04I Folha de dados de hardware V1.2_20230526

Módulo BLE da série NORDIC nRF52
Número da peça	RF-BM-ND09A	RF-BM-ND09	RF-BM-ND08C	RF-BM-ND04CI	RF-BM-ND04C	RF-BM-ND08	RF-BM-ND04I	RF-BM-ND04
foto
CI	nRF52805	nRF52805	nRF52810	nRF52810	nRF52810	nRF52832	nRF52832	nRF52832
Essencial	ARM® Cortex®-M4 de 64 MHz	ARM® Cortex®-M4 de 64 MHz	ARM® Cortex®-M4 de 64 MHz	ARM® Cortex®-M4 de 64 MHz	ARM® Cortex®-M4 de 64 MHz	ARM® Cortex®-M4F de 64 MHz	ARM® Cortex®-M4F de 64 MHz	ARM® Cortex®-M4F de 64 MHz
Antena	PCB/Almofada	Almofada	Interface PCB/meio furo	Interface IPEX/meio furo	PCB	Interface PCB/meio furo	Interface IPEX/meio furo	PCB
BATER	24 KB	24 KB	24 KB	24 KB	24 KB	64 KB	64 KB	64 KB
Clarão	192 KB	192 KB	192 KB	192 KB	192 KB	512 KB	512 KB	512 KB
Protocolos	BLE5.3, Proprietário, ANT	BLE5.3, Proprietário, ANT	BLE5.3, Proprietário, ANT	BLE5.3, BLE 2M PHY, Proprietário, ANT	BLE5.3, Proprietário, ANT	BLE5.3, proprietário, ANT, NFC	BLE5.3, proprietário, ANT, NFC	BLE5.3, proprietário, ANT, NFC
Fonte de energia	1,7 V ~ 3,6 V, recomendado para 3,3 V	1,7 V ~ 3,6 V, recomendado para 3,3 V	1,7 V ~ 3,6 V, recomendado para 3,3 V	1,7 V ~ 3,6 V, recomendado para 3,3 V	1,7 V ~ 3,6 V, recomendado para 3,3 V	1,7 V ~ 3,6 V, recomendado para 3,3 V	1,7 V ~ 3,6 V, recomendado para 3,3 V	1,7 V ~ 3,6 V, recomendado para 3,3 V
Frequência	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz
Máx. Potência TX	+4dBm	+4dBm	+4dBm	+4dBm	+4dBm	+4dBm	+4dBm	+4dBm
Recebendo Sensibilidade	-97 dBm @1 Mbit/s BLE	-97 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE
GPIO	10	10	16	29	29	29	29	29
Temperatura de trabalho	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Temperatura de armazenamento	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Faixa de transmissão	30 metros	40 m (antena PCB externa)	75 metros	100 m (antena PCB externa)	80 metros	80 metros	110 m (antena PCB externa)	90 metros
Dimensão (mm)	7,0 x 9,0 x 2,0	7,0 x 7,0 x 2,0	15,2 x 11,2 x 1,7	24,8 x 15,0 x 2,3	24,8 x 15,0 x 2,3	15,2 x 11,2 x 1,7	24,8 x 15,0 x 2,3	24,8 x 15,0 x 2,3
Pacote	Passo de 0,6 mm DFN	Passo de 0,6 mm DFN	Meio furo com passo de 1,27 mm	Meio furo com passo de 1,27 mm	Meio furo com passo de 1,27 mm	Meio furo com passo de 1,27 mm	Meio furo com passo de 1,27 mm	Meio furo com passo de 1,27 mm
OTA	√	√	√	√	√	√	√	√
Malha Bluetooth	×	×	×	×	×	√	√	√
Longo alcance	×	×	×	×	×	×	×	×
2Mbps FÍSICO	√	√	√	√	√	√	√	√
AoA/AoD	×	×	×	×	×	×	×	×
Protocolo UART	Escravo	Escravo	Escravo	Escravo	Escravo	Mestre-escravo simultaneamente, um mestre-escravo	Mestre-escravo simultaneamente, um mestre-escravo	Mestre-escravo simultaneamente, um mestre-escravo
Funções	Dimensão ultrapequena, alta eficácia	Dimensão ultrapequena, alta eficácia, viável para antena externa	Alta compatibilidade, alta eficácia	Conector IPEX de alta eficácia para design de antena mais externa	Menor consumo de energia, alta eficácia	Tamanho compacto para mais aplicações	Viável para antenas externas com maior alcance de transmissão	Alta compatibilidade
