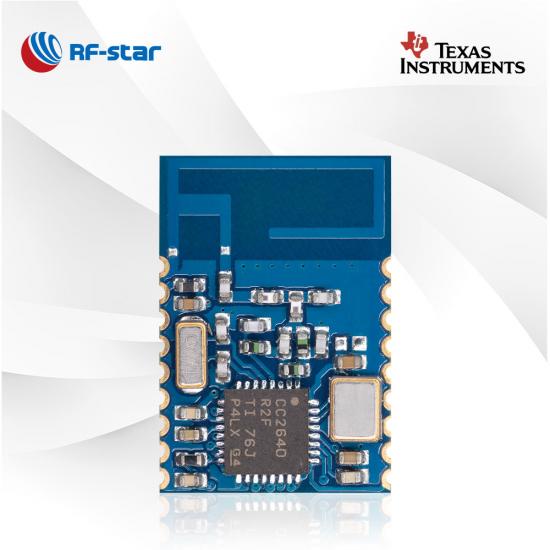

Módulo certificado BLE5.0 TI CC2640R2F RF-BM-4044B2

  • BLE5.0 TI CC2640R2F Module
  • BLE5.0 TI CC2640R2F Module
  • BLE5.0 TI CC2640R2F Module
  • BLE5.0 TI CC2640R2F Module
  • BLE5.0 TI CC2640R2F Module

Módulo certificado BLE5.0 TI CC2640R2F RF-BM-4044B2

RF-BM-4044B2 é um módulo Bluetooth LE5.0 voltado para os requisitos de alto desempenho de produtos IoT. O módulo de tamanho compacto atende às necessidades de uma ampla gama de aplicações. Selecione o módulo RF-BM-4044B2 CC2640R2F BLE como sua opção de design.

  • P/N:

    RF-BM-4044B2

  • SoC:

    CC2640R2FRSM

  • Processador:

    ARM® Cortex®-M3

  • Protocolos:

    Bluetooth 5.0 low energy

  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz

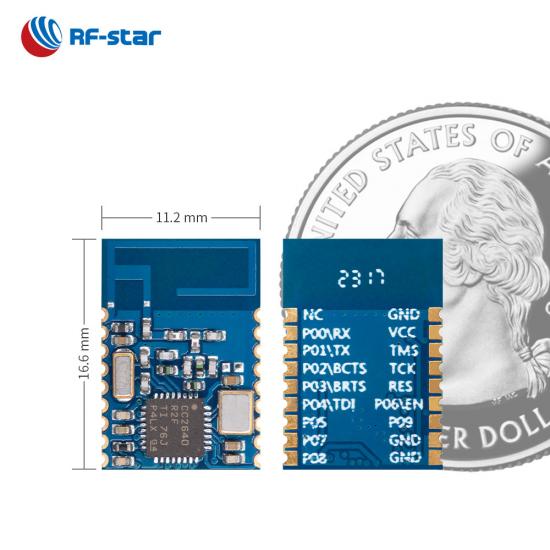

  • Pacote (mm):

    15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin

  • Recursos:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension

  • GPIO:

    10

  • Máx. TX Power:

    +2 dBm

  • Alcance de transmissão:

    80 m
Inquérito Agora

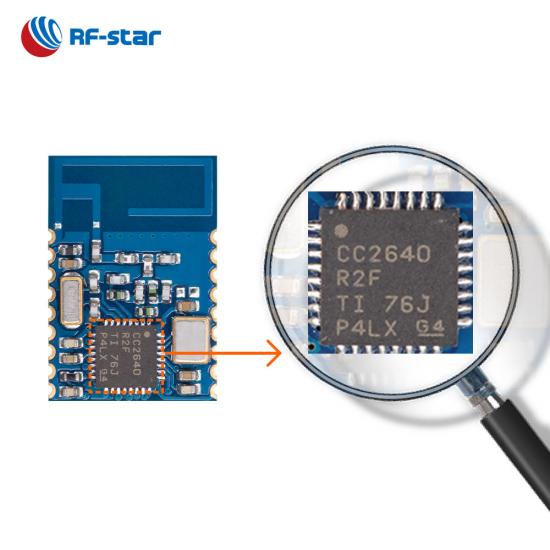

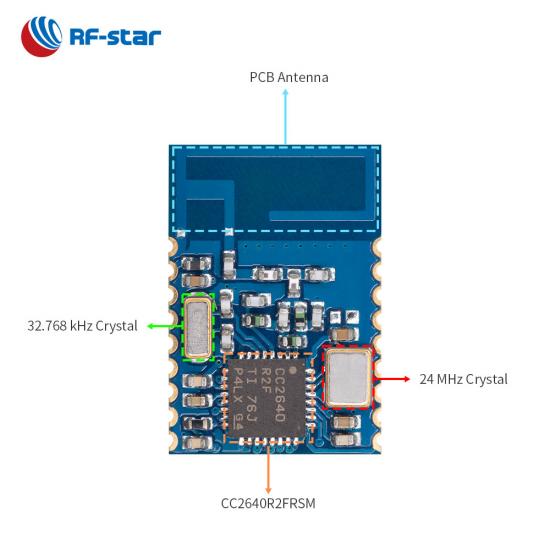

O módulo RF-BM-4044B2 BLE5.0 foi projetado com base no System-on-Chip CC2640R2FRSM . O módulo contém um núcleo ARM Cortex-M3 de 32 bits de 48 MHz, um cristal de 24 MHz, um cristal de 32,768 kHz, um filtro LC e uma antena PCB integrada de alto desempenho. O módulo CC2640R2 possui periféricos ricos, como ADC, SPI, I²C, I²S, e um controlador de sensor exclusivo de ultrabaixa potência, o que torna o módulo adequado para conectar sensores externos no modo de suspensão ou adquirir dados analógicos e digitais de forma independente. O tamanho compacto e pré-programado com protocolo de transmissão transparente permitem que o módulo seja mais facilmente aplicado nas aplicações com o MCU principal.


Módulo Bluetooth 5.0 baseado no chipset CC2640R2F


- Protocolo de transmissão  transparente (ponte) BLE 5.0 -

· Papel único de escravo, papel único de mestre

· UUID de serviço personalizado

· Senha de conexão

· Taxa de dados : 1 Mbps, 2 Mbps

· Pacotes de extensão de publicidade

RF-BM-4044B2 suporta transmissão transparente BLE 5.0


- Protocolo de transmissão transparente  (ponte) BLE 4.2  -

· Diversas funções: escravo, mestre, mestre-escravo

· Parâmetros ajustáveis: taxa de transmissão, intervalo de conexão, intervalo de transmissão, potência TX…

· Senha de conexão


RF-BM-4044B2 suporta transmissão transparente BLE 4.2

Recursos relacionados:

Módulo Bluetooth 5.0 com chip de nível automotivo CC2640R2F-Q1

Diferenças entre TI CC2640R2L e CC2640R2F

Os módulos sem fio RFSTAR CC2640R2F suportam a plataforma Ali Cloud Link IoT

Quadro de anúncios da placa de teste para módulo da série TI (CC2540 CC2541 CC2640)

SoC sem fio:

  • Processador ARM® Cortex®-M3
  • Potência TX: -21 dBm a +2 dBm
  • Sensibilidade no modo BLE: -97 dBm
  • Memória
    • Flash de -128kB
    • SRAM de -28kB


Protocolos suportados:

  • Bluetooth 4.2 de baixa energia
  • Bluetooth 5.0 de baixa energia


Consumo atual:

  • 2,02 μA no modo de suspensão
  • 108,76 μA em ciclo de transmissão de 200 ms (desativar o pull-up EN interno)
  • 497,41 μA em ciclo de conexão de 30 ms (desativar o pull-up EN interno)


Faixa de operação:

  • Faixa de tensão de alimentação 1,8 V ~ 3,8 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C


Periféricos ricos:

  • ADC de 12 bits
  • 10 GPIOs
  • IPS
  • I²C
  • I²S
  • RTC
  • UART (CTS/RTS)
  • AES-128


Certificados:

  • FCC
  • SRRC
  • RoHS
Módulos BLE da série TI CC264x
Número da peça RF-BM-2642B1 RF-BM-4077B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
foto Módulo RF-BM-2642B1 CC2642R BLE Módulo BLE RF-BM-4077B2 CC2640R2F-Q1 Módulo RF-BM-4055B1L CC2640R2LRHB BLE Módulo RF-BM-4077B1L CC2640R2LRGZ BLE Módulo RF-BM-4077B1 CC2640R2FRGZ BLE Módulo RF-BM-4044B5 CC2640R2F BLE Módulo RF-BM-4044B4 CC2640R2F BLE Módulo RF-BM-4044B3 CC2640R2F BLE Módulo RF-BM-4044B2 CC2640R2F BLE
CI CC2642R CC2640R2F-Q1 CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Essencial ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz
Antena PCB PCB PCB PCB PCB Interface chip/meio furo Interface chip/meio furo IPEX PCB
BATER 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Clarão 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protocolos BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
Fonte de energia 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +5dBm +5dBm +5dBm +5dBm +5dBm +2dBm +2dBm +2dBm +2dBm
Recebendo Sensibilidade -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE codificado PHY
GPIO 31 31 13 31 31 10 10 10 10
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 110 m @ 1M PHY 160 m @ LE Codificado PHY 100 m @ 1M PHY 150 m @ LE Codificado PHY 60 m @ 1M PHY 90 m @ LE Codificado PHY 70 m @ 1M PHY 100 m @ LE Codificado PHY 80 m @ 1M PHY 110 m @ LE Codificado PHY Antena de chip 30 m @ 1M PHY 60 m @ LE codificado PHY Antena de chip 20 m @ 1M PHY 50 m @ LE Coded PHY Antena PCB externa 110 m @ 1M PHY 150 m @ LE Coded PHY 60 m @ 1M PHY 90 m @ LE Codificado PHY
Dimensão (mm) 23,5 x 17,0 x 2,2 23,5 x 17,0 x 2,2 15,2 x 11,2 x 1,7 23,5 x 17,0 x 1,7 23,5 x 17,0 x 1,7 10,5 x 8,5 x 2,0 8,0 x 8,0 x 1,5 15,2 x 11,2 x 2,1 16,6 x 11,2 x 1,7
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA √ √ √ √ √ √ √ √ √
Malha Bluetooth √ × × × × × × × ×
Longo alcance √ √ √ √ √ √ √ √ √
2Mbps FÍSICO √ √ √ √ √ √ √ √ √
AoA/AoD √ √ × × √ √ √ √ √
Protocolo UART Mestre-escravo simultaneamente Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos
Funções Alto desempenho anti-interferência Grau AEC-Q100, alto desempenho anti-interferência Alta relação custo-benefício Alta relação custo-benefício 31 GPIOs para mais aplicações disponíveis Dimensão pequena, almofadas duplas Dimensão ultrapequena Viável para antenas externas Alta estabilidade
