Módulo transceptor RF pequeno CC2340 2,4 GHz RF-BM-2340T3 compatível com BLE 5.3

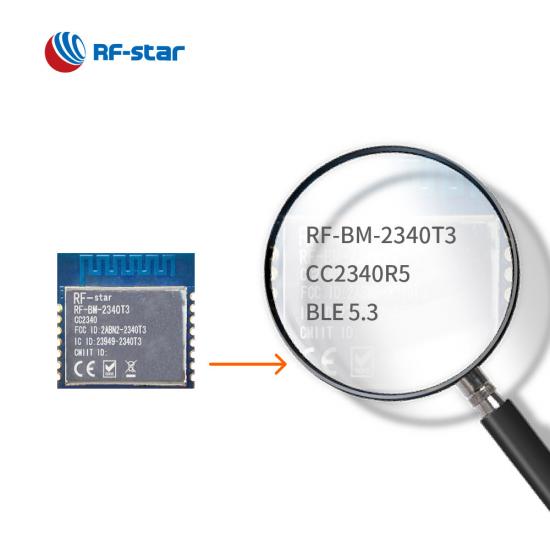

  • Bluetooth CC2340 RF Transceiver Module RF-BM-2340T3
  • Bluetooth CC2340 RF Transceiver Module RF-BM-2340T3

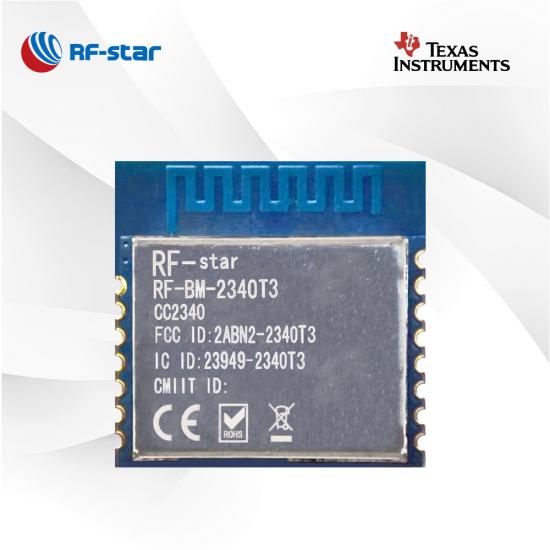

  • Bluetooth CC2340 RF Transceiver Module RF-BM-2340T3
  • Bluetooth CC2340 RF Transceiver Module RF-BM-2340T3

Módulo transceptor RF pequeno CC2340 2,4 GHz RF-BM-2340T3 compatível com BLE 5.3

RF-BM-2340T3 é um módulo transceptor sem fio compacto de 2,4 GHz voltado para aplicações BLE5.3 e proprietárias de 2,4 GHz. Como membro da série CC2340R5, sua potência TX de 8 dBm, interfaces universais, protocolo de classificação serial UART integrado e antena PCB integrada de alto desempenho fornecem conectividade Bluetooth de baixo custo, mas de alta qualidade para vários cenários.

  • P/N:

    RF-BM-2340T3

  • SoC:

    CC2340R5

  • Processador:

    48 MHz ARM® Cortex®-M0+

  • Protocolos:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz

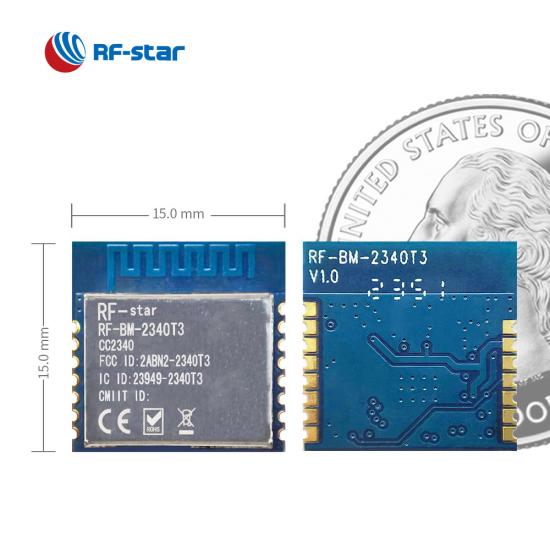

  • Pacote (mm):

    15 × 15× 2,half-hole, 1.27 pitch, 14-pin

  • Recursos:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), OTA

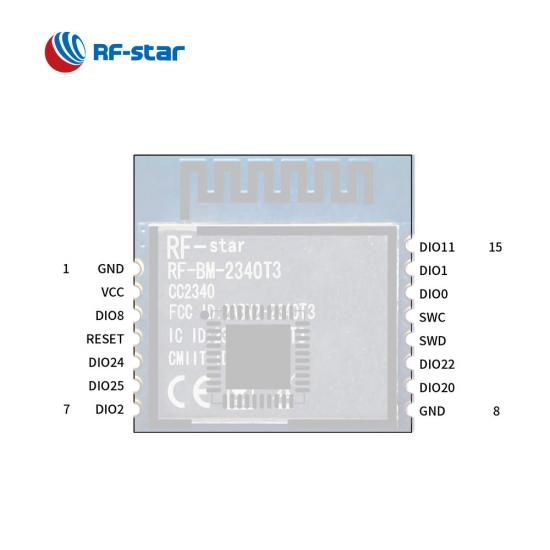

  • GPIO:

    11

  • Máx. TX Power:

    +8 dBm

  • Alcance de transmissão:

    130 m @ 1M PHY, 180 m @ LE Coded PHY
Inquérito Agora

RF-BM-2340T3 é um módulo sem fio de 2,4 GHz baseado no chipset TI CC2340R5 que suporta Bluetooth 5.3 de baixa energia (BLE), ZigBee 3.0, pilha SimpleLinkTM TI 15.4 e sistema proprietário. O módulo transceptor Bluetooth 5.3 possui um cristal de 48 MHz, 512 KB de Flash Programável no sistema, 12 KB de ROM para bootloader e 36 KB de SRAM de vazamento ultrabaixo. Seu poderoso processador central ARM® Cortex®-M0+ pode operar com corrente extremamente baixa em modos de energia flexíveis. Além disso, o protocolo de porta serial Bluetooth UART integrado e o pacote compacto ajudam você a criar rapidamente um projeto com espaço limitado.


O protocolo ZigBee e o Bluetooth Channel Sounding estarão disponíveis em um futuro SDK. Com os próximos recursos, os módulos sem fio CC2340 estão brilhando na automação predial, rastreamento de ativos, dispositivos médicos e mais serviços de localização.

Módulo multiprotocolo CC2340R5 RF-BM-2340T3

Recurso de referência:

Módulos CC2340R5 Bluetooth 5.3 acessíveis - em estoque agora

Introdução do módulo BLE de ultrabaixa potência da série CC2340 RF-BM-2340B1

Comparação em módulos CC2340 Bluetooth LE



SoC sem fio:

  • Processador ARM®  Cortex® de 48 MHz - M0+

  • Potência TX: Até +8 dBm
  • Sensibilidade:

    • -96 dBm @ 802.15.4 (2,4 GHz)

    • -102 dBm @ Bluetooth 5.0 (Le codificado PHY) (125 kbps)

  • Memória
    • Flash de 512kB
    • ROM de 12kB
    • 36KB de SRAM

  • Taxa de dados

    • LE 1M FÍSICA
    • LE 2M PHY
    • LE codificado PHY (longo alcance)



Protocolos:

  • Bluetooth 5.3 de baixa energia

  • Zigbee 3.0

  • Proprietário

  • Pilha SimpleLink  TM TI 15.4


Faixa de operação:

  • Faixa de tensão de alimentação 1,71 V ~ 3,8 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C


Periféricos ricos:

  • ADC
  • UART
  • IPS
  • Eu 2 C
