CC1352P Módulo sem fio multiprotocolo e multibanda sub-1 GHz e 2,4 GHz RF-TI1352P1

  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz

CC1352P Módulo sem fio multiprotocolo e multibanda sub-1 GHz e 2,4 GHz RF-TI1352P1

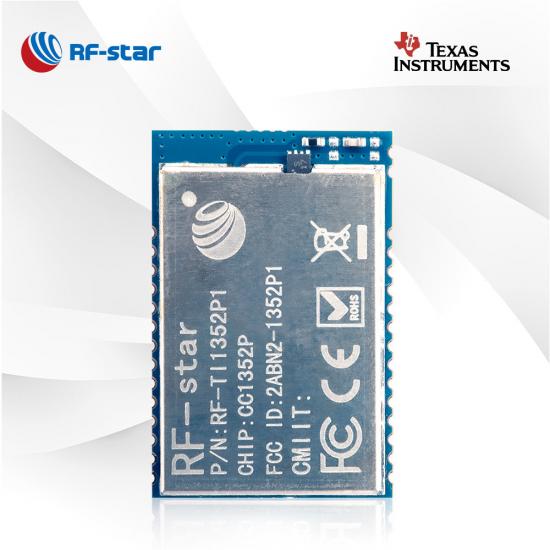

RF-TI1352P1 é um módulo sem fio multiprotocolo e multibanda Sub-1 GHz e 2,4 GHz baseado em CC1352P e projetado para os mercados avançados de IoT. O módulo CC1352P com amplificador de potência suporta operação multiprotocolo simultânea através do driver DMM. RF-TI1352P1 pode otimizar seu design e aplicações.

  • P/N:

    RF-TI1352P1

  • SoC:

    CC1352P

  • Processador:

    48 MHz ARM® Cortex®-M4F

  • Protocolos:

    IEEE 802.15.4, Wireless M-Bus (T, S, C, N mode), 6LoWPAN, Wi-SUN NWP, Proprietary 2.4 GHz, Amazon Sidewalk, Bluetooth 5.1 Low Energy, Zigbee, Thread, MIOTY Working Frequency: 800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

  • Freqüência de Trabalho:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

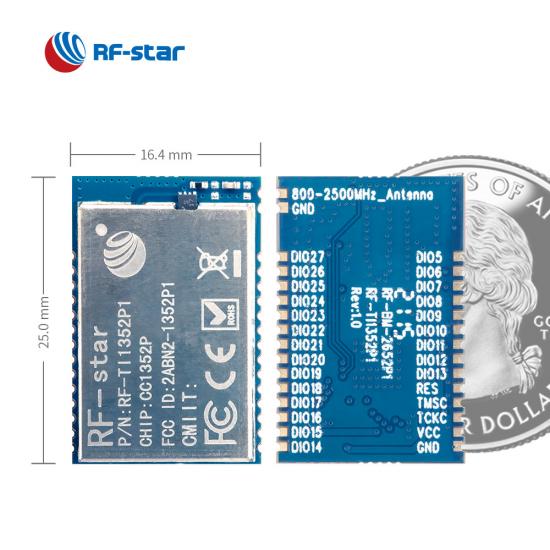

  • Pacote (mm):

    25.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin

  • Recursos:

    Bluetooth mesh, Border router, Direction finding, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), NCP, OAD, Sleepy end device, Zigbee coordinator

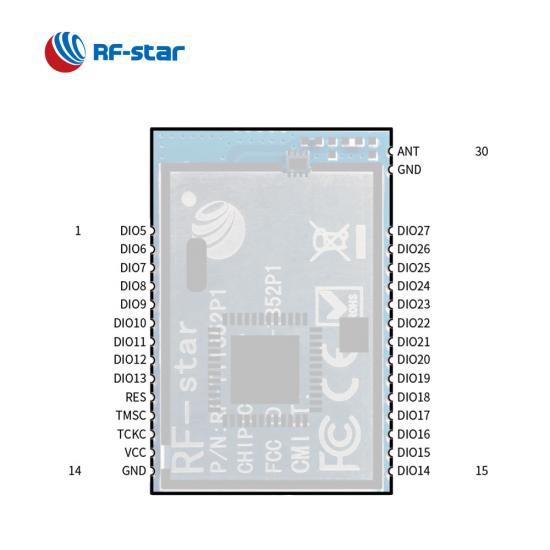

  • GPIO:

    23

  • Máx. TX Power:

    +20 dBm

  • Alcance de transmissão:

    500 m (@BLE), 800 m (@ZigBee), 1000 m (@Sub-1 GHz)
Inquérito Agora

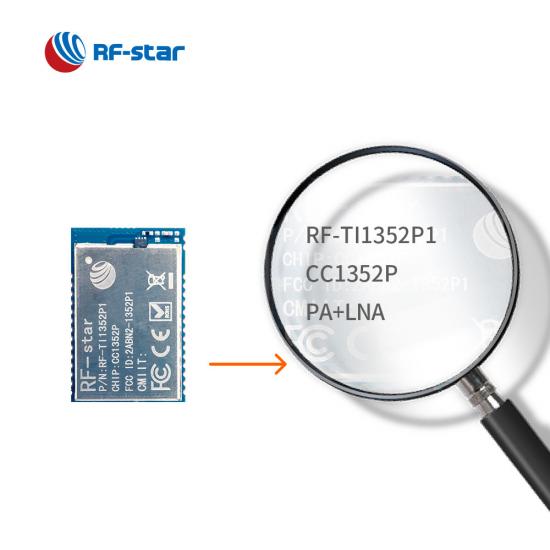

RF-TI1352P1 é um módulo multiprotocolo e multibanda baseado em TI CC1352P com um poderoso processador de 48 MHz ARM® Cortex®-M4F. O módulo consiste em um cristal de 48 MHz, um cristal de 32,768 kHz, Flash de 352 kB, ROM de 256 kB, um filtro LC e um conector IPEX para diversas opções de antena. A potência máxima de TX é de até 20 dBm, o que permite ao módulo atingir um alcance de transmissão mais longo e um desempenho de RF mais alto. É amplamente utilizado no ZHA ( ZigBee Home Automation ) e Zigbee2MQTT . Os múltiplos protocolos e múltiplas bandas são sucedidos pelo driver Dynamic Multiprotocol Manager, que atinge a diversidade de aplicações, por exemplo. dispositivo final sonolento, coordenador ZigBee, sensor de fumaça, rastreadores inteligentes e assim por diante.


TI CC1352P Módulo sem fio multiprotocolo e multibanda sub-1 GHz e 2,4 GHz com PA integrado RF-TI1352P1

Processador poderoso

Baseado no TI SoC CC1352P com um processador de aplicação central ARM® Cortex®-M4F e amplificador de potência interno, o módulo Sub 1GHz e 2,4GHz é adequado para aplicações de longo alcance e baixo consumo de energia.

Gerenciador Multiprotocolo Dinâmico

O módulo RF multiprotocolo suporta Zigbee®, Thread, Bluetooth® 5.1 Low Energy, IEEE 802.15.4g, 6LoWPAN, MIOTY®, malha Bluetooth, Wi-SUN, sistemas proprietários e multiprotocolo simultâneo por meio de um driver DMM.

Máx. Potência TX

Com amplificador de potência integrado, a potência máxima de TX do módulo multibanda é de até 20 dBm, para ajudá-lo a obter um alcance de transmissão mais longo e um desempenho de RF mais alto.


Alta seguranca

Ele oferece identidade de dispositivo, segurança de depuração, inicialização segura e atualização de firmware e aceleração de criptografia (RNG, AES, SHA, ECC).


Recursos relacionados:

O que é o módulo sem fio multibanda TI CC1352P?

Solução sem fio multiprotocolo de banda dupla CC1352R

Sub-1 GHz vs. 2,4 GHz: 7 vantagens


SoC sem fio:

  • Processador ARM®  Cortex® -M4F de 48 MHz
  • Potência TX: Até +20 dBm
  • Sensibilidade :
    • -121 dBm @ Sub GHz (modo de longo alcance)
    • -110 dBm @ Sub GHz (50 kbps)
    • -105 dBm @ Bluetooth 5.0 (Le codificado PHY)
  • Memória
    • Flash de 352kB
    • ROM de 256kB
    • SRAM de 8 0kB
  • Taxa de dados :
    • LE 1M FÍSICA
    • LE 2M PHY
    • LE codificado PHY (longo alcance)

Características:

  • IEEE802.15.4
  • M-Bus sem fio (modo T, S, C, N)
  • 6LoWPAN
  • Wi-SUN NWP
  • 2,4 GHz proprietário
  • Calçada Amazônica
  • Bluetooth 5.1 de baixa energia
  • ZigBee
  • Fio
  • MIOTY
  • Malha Bluetooth
  • PCN para localização de direção
  • OAD

Faixa de operação:

  • Faixa de tensão de alimentação 1,8 V ~ 3,8 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C

Periféricos ricos:

  • ADC
  • DAC
  • UART
  • IPS
  • I²C
  • I²S
  • RTC


Módulos Sub-1G Série TI CC131x
Número da peça RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
foto
CI CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Essencial ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz
Antena IPEX Interface de meio furo IPEX Interface IPEX/meio furo Interface IPEX/meio furo PCB Interface de meio furo PCB Interface IPEX/meio furo Interface IPEX/meio furo
BATER 152 KB 88 KB 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Clarão 704 KB 352 KB 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protocolos Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas proprietários, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas proprietários, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas proprietários, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modo T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemas proprietários, pilha SimpleLink™ TI 15.4 ( Sub-1 GHz) IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modo T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemas proprietários, pilha SimpleLink™ TI 15.4 ( Sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz)
Fonte de energia 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V
Frequência 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Máx. Potência TX +20dBm +20dBm +14 dBm @ Sub-1 GHz +5 dBm @ 2,4 GHz +13dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
Recebendo Sensibilidade –121 dBm @Sub-1G (modo de longo alcance) –110 dBm a 50 Kbps Sub-1G –104 dBm a 125 kbps LE codificado PHY –121 dBm @Sub-1G (modo de longo alcance) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE codificado PHY –121 dBm @Sub G (modo de longo alcance) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE codificado PHY –121 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 180 m @ 1M PHY (antena PCB externa) 230 m @ LE Coded PHY (antena PCB externa) 1200 m @ 802.15.4 (antena externa em bastão de cola) 1400 m @ Sub-1G (antena externa em bastão de cola) 180 m @ 1M PHY (antena PCB externa) 230 m @ LE Coded PHY (antena PCB externa) 1200 m @ 802.15.4 (antena externa em bastão de cola) 1400 m @ Sub-1G (antena externa em bastão de cola) 120 m @ 1M PHY (antena PCB externa) 180 m @ LE Coded PHY (antena PCB externa) 900 m @ 802.15.4 (antena externa em bastão de cola) 900 m @ Sub-1G (antena externa em bastão de cola) 1000 m (antena externa em bastão de cola) 1000 m (antena externa em bastão de cola) 720 metros 1000 m (antena externa em bastão de cola) 720 metros 1000 m (antena externa em bastão de cola) 1000 m (antena externa em bastão de cola)
Dimensão (mm) 26,5 x 16,8 x 2,2 25,0 x 16,4 x 2,2 26,5 x 16,8 x 2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
Funções M-Bus sem fio, coleta de energia Agricultura inteligente, controle de sensores Rede inteligente, monitoramento e controle industrial Suporte DMM, maior alcance de transmissão Suporte DMM, maior alcance de transmissão Antena PCB integrada Dimensão ultrapequena, viável para antenas externas Pinos de encaixe para fácil incorporação Maior alcance de transmissão Maior alcance de transmissão
