Módulo SoC nórdico multiprotocolo nRF52840 BLE5.0 RF-BM-ND05

RF-BM-ND05 é um módulo multiprotocolo desenvolvido para atender aos requisitos de alta confiabilidade e alto desempenho de produtos e gateways IoT alimentados por bateria. Este módulo de baixo consumo de energia também suporta Bluetooth LE mesh, Thread, Zigbee, 802.15.4, ANT e 2,4 GHz proprietário. Comece o desenvolvimento do seu produto com o módulo RF-BM-ND05 nRF52840.

  • P/N:

    RF-BM-ND05
  • Estoque de mercadorias:

    1000
  • SoC:

    nRF52840
  • Processador:

    32-bit ARM® Cortex®-M4 64 MHz
  • Protocolos:

    Bluetooth 5.0 LE, Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT and 2.4 GHz proprietary
  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz
  • Pacote (mm):

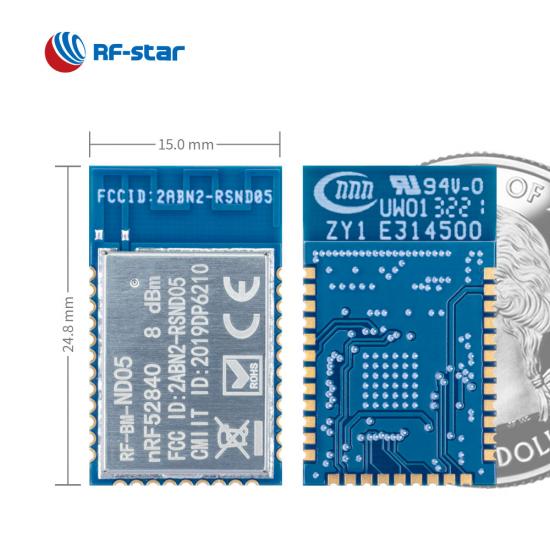

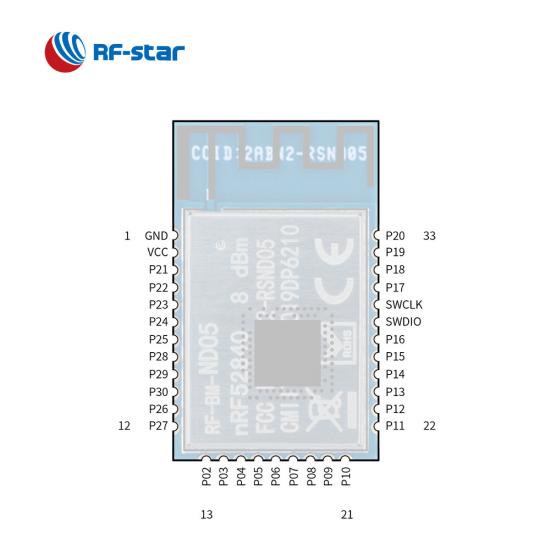

    24.8 × 15.0 × 2.2, half-hole, 1.27 pitch, 33-pin
  • Recursos:

    NFC, High-speed SPI
  • GPIO:

    29
  • Máx. TX Power:

    +8 dBm
  • Alcance de transmissão:

    500 m

RF-BM-ND05 é um módulo RF baseado no SoC multiprotocolo nórdico nRF52840 com o melhor processador ARM® Cortex®-M4 de 32 bits da categoria. O módulo nRF52840 integra um cristal de 32,768 kHz e 32 MHz, um filtro de potência, uma correspondência de antena e uma antena PCB de alto desempenho. Ele suporta pilha BLE v5.0, malha Bluetooth, Thread, ZigBee, IEEE 802.15.4-2006 e proprietário de 2,4 GHz. O módulo multiprotocolo também possui uma gama de interfaces analógicas e digitais, como NFC-A, ADC, SPI de alta velocidade de 32 MHz, UART, SPI, I2C, PWM, I2S, PPI e PDM. Possui interfaces digitais de alto desempenho, distância de conexão robusta e confiabilidade rígida. Pacote de bastão de carimbo com passo de 1,27 mm para fácil montagem e design de PCB econômico. Essas aplicações IoT, como gateways de Internet, controladores e sensores industriais, plugues e medições inteligentes, automação residencial e predial e dispositivos médicos, são especialmente preferidas para adotar este módulo RF de 2,4 GHz de baixa potência.

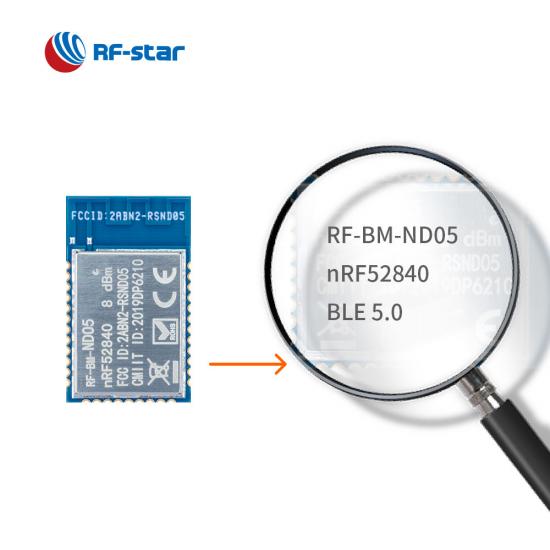

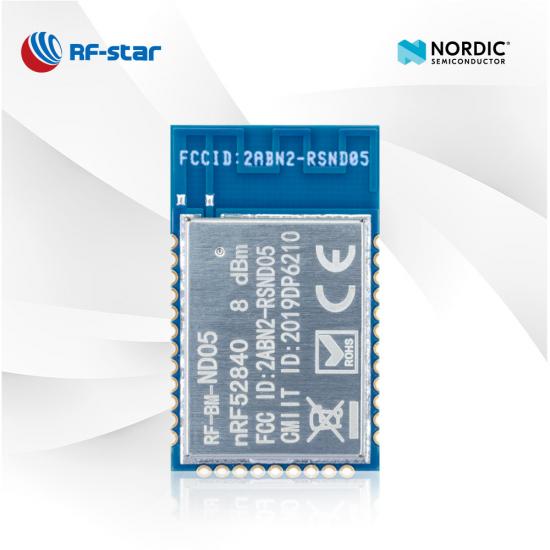

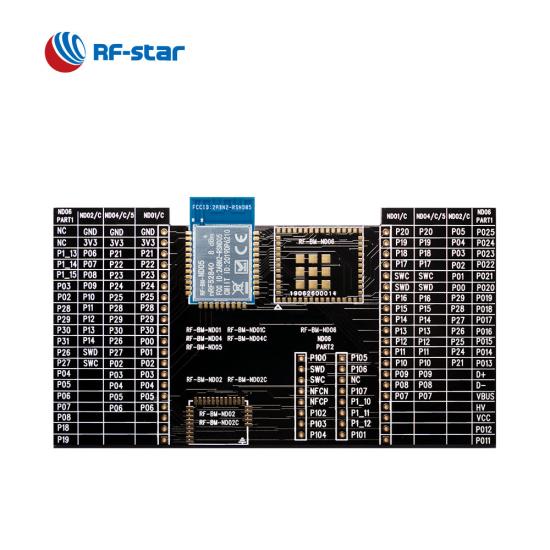

Módulo nRF52840 BLE5.0 RF-BM-ND05

Vários protocolos suportados

RF-BM-ND05 com uma antena PCB confiável suporta malha Bluetooth, Thread, ZigBee, NFC, Matter e outros proprietários de 2,4 GHz, amplamente adotados em automação residencial e predial e redes de sensores sem fio, etc.

Periféricos Avançados

O módulo multiprotocolo RF-BM-ND05 oferece 29 GPIOs em pacote de meio furo de carimbo e suporta periféricos avançados como UART, ADC, I2C, I2S. Até mesmo SPI de alta velocidade de 32 MHz, NFC-A e PPI também foram projetados.

Processador poderoso

Baseado no chip Nordic nRF52840, ele foi projetado como um módulo RF multiprotocolo de baixa potência com um processador ARM® Cortex®-M4 de 64 MHz e 32 bits de última geração.


Protocolo de porta serial (UART)

O módulo sem fio nRF52840 é incorporado com o protocolo de transmissão transparente BLE5.0 (protocolo de porta serial) para realizar funções ricas com comandos AT.

Recursos relacionados:

SoC multiprotocolo nRF52840 para proteger ativos de criptografia on-line

Comparação de RF-BM-ND05, RF-BM-ND05I, RF-BM-ND06

SoC sem fio:

  • Processador ARM® Cortex®-M4 de 32 bits com FPU, 64 MHz
  • Potência TX: -20 dBm a +8 dBm
  • Sensibilidade no modo BLE: -95 dBm (@1 Mbps)
  • Memória
    • -1 MB de flash
    • -256 KB de RAM

Recursos de RF:

  • Bluetooth® 5 de baixa energia: 2 Mbps, 1 Mbps, 500 kbps e 125 kbps
  • IEEE 802.15.4-2006: 250 kbps
  • Proprietário de 2,4 GHz: 2 Mbps, 1 Mbps
  • Malha Bluetooth
  • Fio
  • ZigBee

Consumo atual:

  • Corrente de pico de 4,8 mA em TX (0 dBm)
  • Corrente de pico de 4,6 mA em RX

Faixa de operação:

  • Faixa de tensão de alimentação 1,7 V ~ 5,5 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C

Periféricos ricos:

  • Controlador USB 2.0 de velocidade total (12 Mbps)
  • NFC-A
  • ADC de 12 bits e 200 ksps
  • 48 GPIOs
  • PWM
  • PDM
  • PPI
  • SPI mestre/escravo
  • SPI de 32 MHz de alta velocidade
  • Interface QSPI 32 MHz
  • Mestre/escravo I²C
  • I²S
  • 2×UART (CTS/RTS)

Certificados:


  • FCC
  • SRRC
  • CE
  • CI
  • RoHS


Módulos multiprotocolos da série NORDIC nRF52
Número da peça RF-BM-ND10 RF-BM-ND07 RF-BM-ND06 RF-BM-ND05I RF-BM-ND05 RF-BM-ND08A RF-BM-ND04A
foto Módulo nRF52833 RF-BM-ND10 Módulo nRF52833 RF-BM-ND07 Módulo nRF52840 RF-BM-ND06 Módulo nRF52840 RF-BM-ND05I Módulo nRF52840 RF-BM-ND05 Módulo nRF52811 RF-BM-ND08A Módulo nRF52811 RF-BM-ND04A
CI nRF52833 nRF52833 nRF52840 nRF52840 nRF52840 nRF52811 nRF52811
Essencial ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4 de 64 MHz ARM® Cortex®-M4 de 64 MHz
Antena Interface PCB/IPEX/meio furo Chip/IPEX/Almofada PCB Interface IPEX/meio furo PCB PCB PCB
BATER 128 KB 128 KB 256 KB 256 KB 256 KB 24 KB 24 KB
Clarão 512 KB 512 KB 1MB 1MB 1MB 192 KB 192 KB
Protocolos BLE5.3, Proprietário, Thread, ZigBee, ANT, NFC BLE5.3, Proprietário, Thread, ZigBee, ANT, NFC BLE5.3, Proprietário, Thread, ZigBee, ANT, NFC, Matéria BLE5.3, Proprietário, Thread, ZigBee, ANT, NFC, Matéria BLE5.3, Proprietário, Thread, ZigBee, ANT, NFC, Matéria BLE5.3, Proprietário, Thread, ANT BLE5.3, Proprietário, Thread, ANT
Fonte de energia 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +8dBm +8dBm +8dBm +8dBm +8dBm +4dBm +4dBm
Recebendo Sensibilidade -103 dBm a 125 kbps LE codificado PHY -96 dBm a 1 Mbit/s BLE -103 dBm a 125 kbps LE codificado PHY -96 dBm a 1 Mbit/s BLE -103 dBm a 125 kbps LE codificado PHY -95 dBm a 1 Mbit/s BLE -103 dBm a 125 kbps LE codificado PHY -95 dBm a 1 Mbit/s BLE -103 dBm a 125 kbps LE codificado PHY -95 dBm a 1 Mbit/s BLE -104 dBm a 125 kbps LE codificado PHY -97 dBm a 1 Mbit/s BLE -104 dBm a 125 kbps LE codificado PHY -97 dBm a 1 Mbit/s BLE
GPIO 42 42 48 29 29 16 29
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão Antena PCB 110 m @ 1M PHY 150 m @ LE CODE Antena chip 80 m @ 1M PHY 100 m @ LE CODE 110 m @ 1M PHY 150 m @ LE CODE Antena PCB externa 130 m @ 1M PHY 180 m @ LE CODE 110 m @ 1M PHY 150 m @ LE CODE 80 m @ 1M PHY 110 m @ LE CODE 90 m @ 1M PHY 120 m @ LE CODE
Dimensão (mm) 33,0 x 17,7 x 2,1 17,0 x 12,2 x 2,2 24,0 x 20,5 x 2,2 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3
Pacote Meio furo com passo de 1,27 mm Passo de 0,5 mm DFN Passo de 0,8 mm DFN Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA
Malha Bluetooth × ×
Longo alcance
2Mbps FÍSICO
AoA/AoD × × ×
Protocolo UART N / D N / D N / D N / D N / D Escravo Escravo
Funções Todos os IOs, suporte AoA/AoD Todos os IOs, suporte AoA/AoD, dimensão ultrapequena Todos os IOs, tamanho compacto Viável para antena externa, gateway BLE Recursos ricos, gateway doméstico inteligente Alta compatibilidade, suporte AoA/AoD Suporte AoA/AoD, alta eficácia
