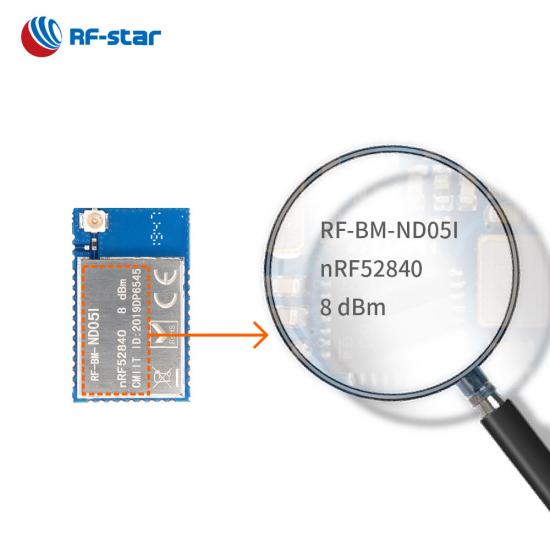

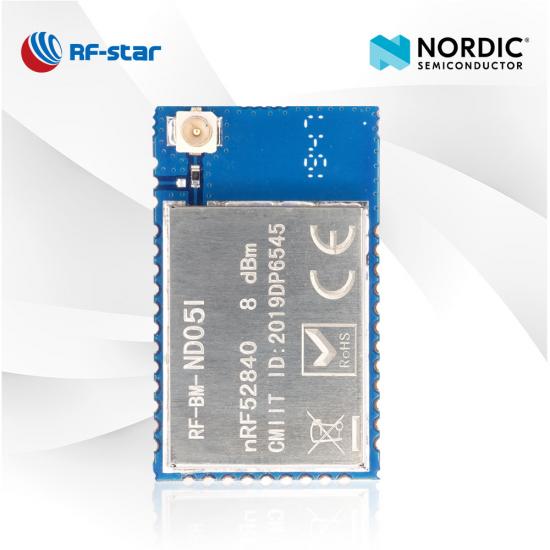

Módulo Multi-Protocol Nordic SoC nRF52840 com antena PCB RF-BM-ND05I

  • Multi-Protocol module nRF52840 RF-BM-ND05I
  • Multi-Protocol module nRF52840 RF-BM-ND05I
  • Multi-Protocol module nRF52840 RF-BM-ND05I
  • Multi-Protocol module nRF52840 RF-BM-ND05I

Módulo Multi-Protocol Nordic SoC nRF52840 com antena PCB RF-BM-ND05I

RF-BM-ND05I é um módulo de protocolo múltiplo desenvolvido para os requisitos de alta confiabilidade e alto desempenho de produtos e gateways IoT alimentados por bateria. O conector IPEX e a interface de antena de meio orifício permitem que ele alcance mais aplicações. Este módulo também suporta malha Bluetooth, Thread, Zigbee, 802.15.4, ANT e proprietário de 2,4 GHz. Comece o desenvolvimento de seu produto com o módulo RF-BM-ND05I nRF52840.

  • P/N:

    RF-BM-ND05I

  • Estoque de mercadorias:

    1000

  • SoC:

    nRF52840

  • Processador:

    32-bit ARM® Cortex®-M4 64 MHz

  • Protocolos:

    Bluetooth 5.0 LE, Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT and 2.4 GHz proprietary

  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz

  • Pacote (mm):

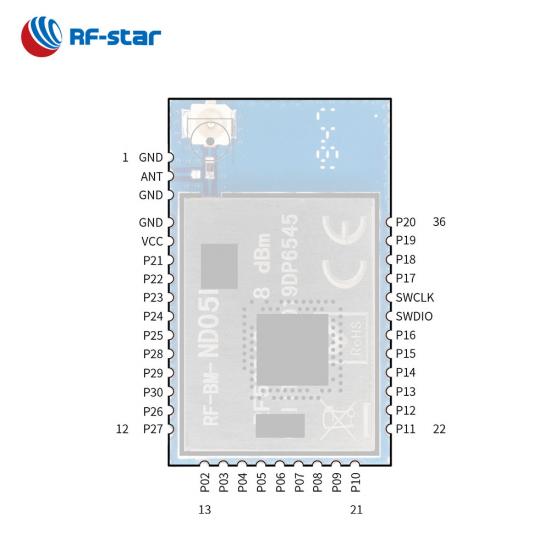

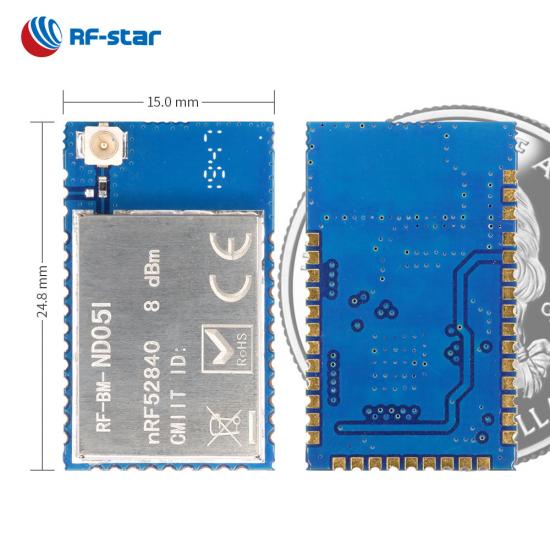

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 36-pin

  • Recursos:

    NFC, High-speed SPI

  • GPIO:

    29

  • Máx. TX Power:

    +8 dBm

  • Alcance de transmissão:

    500 m
Inquérito Agora

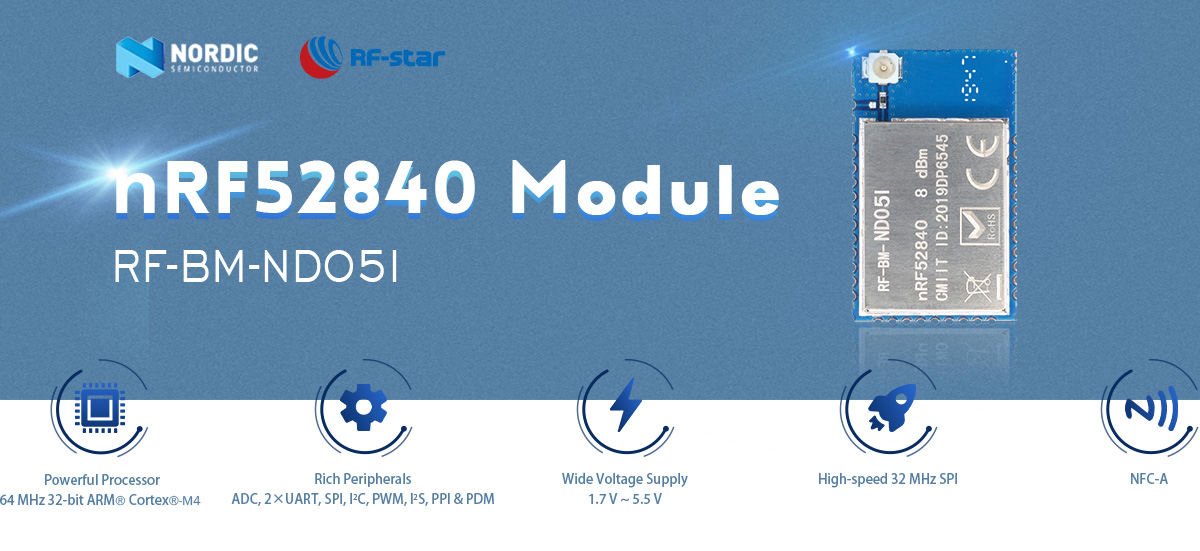

RF-BM-ND05I é um módulo RF baseado em Multiprotocolo nórdico SoC nRF52840 com o melhor processador ARM® Cortex®-M4 de 32 bits da classe. Ele integra um cristal de 32,768 kHz e 32 MHz, um filtro de energia, uma correspondência de antena e opções de antena de um conector IPEX e uma interface de meio orifício. Suporta pilha BLE v5.0, malha Bluetooth, Thread, ZigBee, IEEE 802.15.4-2006 e proprietário de 2,4 GHz. Também possui uma gama de interfaces analógicas e digitais como NFC-A, ADC, alta velocidade 32 MHz SPI, UART, SPI, I²C, PWM, I²S, PPI e PDM. Possui interfaces digitais de alto desempenho, distância de conexão robusta e confiabilidade rígida. Pacote de bastão de carimbo pitch de 1,27 mm para fácil montagem e design de PCB econômico.


· Porta de entrada · Industrail IoT

· Sensores e controladores · Saúde & Médica

· Iluminação·M ouse e teclado





SoC sem fio:


  • Processador ARM® Cortex®-M4 de 32 bits com FPU, 64 MHz
  • Potência TX: -20 dBm a +8 dBm
  • Sensibilidade no modo BLE: -95 dBm (@ 1 Mbps)
  • Memória
    • -1 MB de flash
    • -256 KB de RAM



Recursos de RF:


  • Bluetooth® 5 de baixa energia: 2 Mbps, 1 Mbps, 500 kbps e 125 kbps
  • IEEE 802.15.4-2006: 250 kbps
  • 2,4 GHz Proprietário: 2 Mbps, 1 Mbps
  • Bluetooth Mesh
  • Fio
  • ZigBee



Consumo atual:


  • Corrente de pico de 4,8 mA em TX (0 dBm)
  • Corrente de pico de 4,6 mA em RX


Limites operacionais:


  • Faixa de tensão de alimentação 1,7 V ~ 5,5 V
  • Faixa de temperatura de trabalho: -40 ° C ~ +85 ° C



Periféricos ricos:


  • Controlador USB 2.0 de velocidade total (12 Mbps)
  • NFC-A
  • ADC de 12 bits, 200 ksps
  • 48 GPIOs
  • PWM
  • PDM
  • PPI
  • SPI mestre / escravo
  • SPI de alta velocidade de 32 MHz
  • Interface QSPI 32 MHz
  • I²C mestre / escravo
  • I²S
  • 2 × UART (CTS / RTS)
