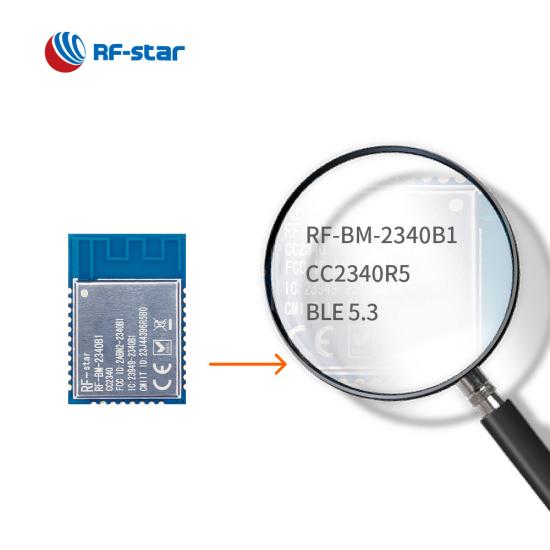

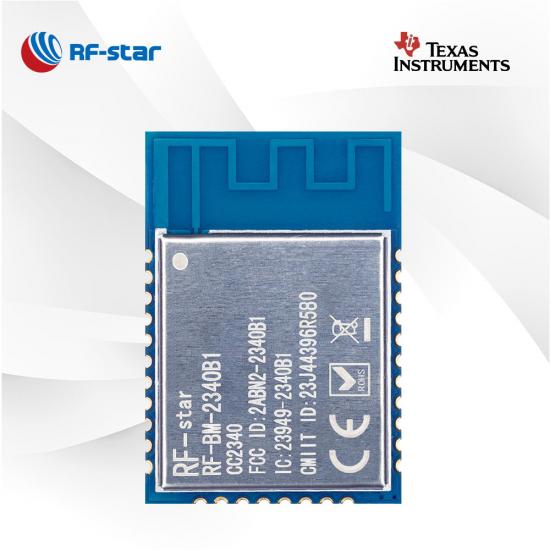

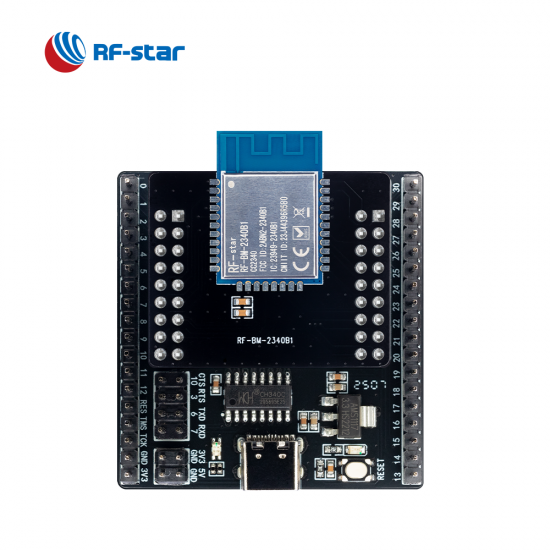

Módulo RF-BM-2340B1 BLE5.3

RF-BM-2340 B1 é um novo módulo Bluetooth LE5.3 desenvolvido baseado em TI CC2340R5. O módulo CC2340R5 permite incorporar o BLE a qualquer aplicação de forma fácil e rápida. Ele também suporta ZigBee 3.0, o que torna possível a conectividade sem fio em uma ampla variedade de cenários.

  • P/N:

    RF-BM-2340B1
  • SoC:

    CC2340R5
  • Processador:

    48 MHz ARM® Cortex®-M0+
  • Protocolos:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz

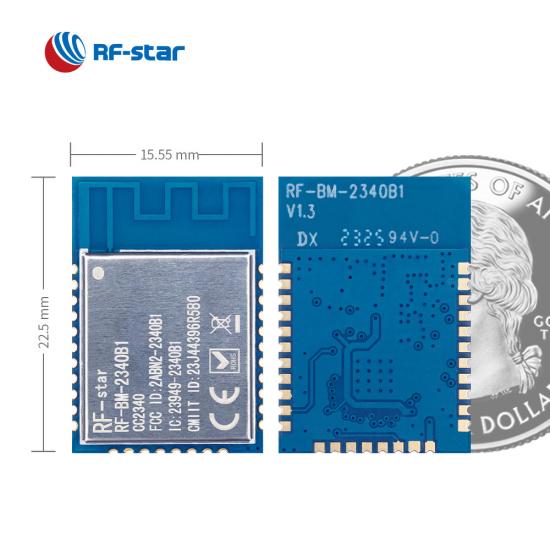

  • Pacote (mm):

    22.5 × 15.55 × 2.1, half-hole, 1.27 pitch, 30-pin
  • Recursos:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh (low power node), ZigBee

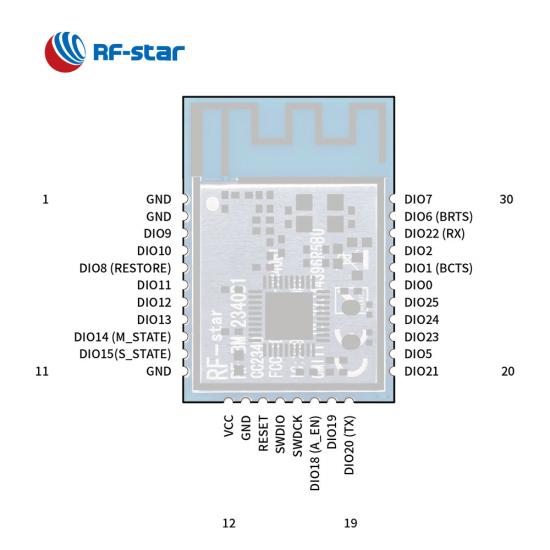

  • GPIO:

    24
  • Máx. TX Power:

    +8 dBm
  • Alcance de transmissão:

    130 m @ 1M PHY, 180 m @ LE Coded PHY

RF-BM-2340 B1  é um módulo sem fio baseado na nova série CC2340Rx da TI . O módulo CC2340R5 integrou um poderoso processador ARM ®  Cortex ® -M0+ de 48 MHz, uma antena PCB F invertida integrada de alto desempenho e ricos recursos de memória. A potência TX de até 8 dBm permite que o módulo multiprotocolo seja capaz de atender a mais aplicações com altos requisitos e maior alcance. Ele não suporta apenas Bluetooth 5.3 Low Energy , mas também ZigBee 3.0,  pilha SimpleLink TM TI 15.4 e sistema proprietário . RF-star incorpora o protocolo de transmissão transparente BLE5.0 UART , o que facilita seu design e desenvolvimento. Os novos módulos multiprotocolo da série TI SimpleLink CC2340 são adequados para ESL, dispositivos médicos, eletrônicos de consumo e até mesmo aplicações automotivas.

Módulo multiprotocolo CC2340R5 RF-BM2340B1

Capacidade multiprotocolo

Suportando BLE 5.3, ZigBee, SimpleLink™ TI 15.4-stack e protocolos proprietários de 2,4 GHz, os módulos CC2340 são adequados para pontos de venda eletrônicos, etc.

Protocolo de porta serial (UART)

RF-BM-2340B1 é incorporado com o protocolo de transmissão transparente BLE5.0 (protocolo de porta serial) para realizar funções ricas com comandos AT.

Recursos ricos

Os módulos CC2340R5 oferecem um flash programável no sistema de 512 KB, ROM suficiente para um bootloader e drivers de 12 KB e um vazamento ultrabaixo de RAM do sistema (SRAM) de 36 KB.

Desempenho superior de RF

Sua potência de saída atinge até +8 dBm com compensação de temperatura, e a sensibilidade de recepção é otimizada para -96 dBm para BLE 1 Mb/s e -102 dBm para BLE Coded PHY 125 kbps.



- Vídeo relacionado -


Recurso de referência:

Módulos CC2340R5 Bluetooth 5.3 acessíveis - em estoque agora

Introdução do módulo BLE de ultrabaixa potência da série CC2340 RF-BM-2340B1

Comparação em módulos CC2340 Bluetooth LE

SoC sem fio:

  • Processador ARM®  Cortex® de 48 MHz - M0+

  • Potência TX: Até +8 dBm
  • Sensibilidade :
    • -96 dBm @ 802.15.4 (2,4 GHz)

    • -102 dBm @ Bluetooth 5.0 (Le codificado PHY) (125 kbps)

  • Memória
    • Flash de 512kB
    •  ROM de 12kB
    • 36KB de SRAM
  • Taxa de dados

    • LE 1M FÍSICA
    • LE 2M PHY
    • LE codificado PHY (longo alcance)



Protocolos:

  • Bluetooth 5.3 de baixa energia

  • Zigbee 3.0

  • Proprietário

  • Malha Bluetooth ( nó de baixa potência)

  • Pilha SimpleLink TM TI 15.4


Faixa de operação:

  • Faixa de tensão de alimentação 1,8 V ~ 3,8 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C


Periféricos ricos:

  • ADC
  • UART
  • IPS
  • Eu 2 C
  • RTC
Módulos multiprotocolo TI SimpleLink série CC2340
Número da peça RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM- 2340A2I RF-BM-2340C2
foto
Módulo RF-BM-2340B1I CC2340R5 BLE
Módulo RF-BM-2340A2 CC2340R5 BLE
Módulo RF-BM-2340A2I CC2340R5 BLE
Módulo RF-BM-2340C2 CC2340R5 BLE
CI CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
Essencial ARM® Cortex®-M0+ de 48 MHz ARM® Cortex®-M0+ de 48 MHz ARM® Cortex®-M0+ de 48 MHz ARM® Cortex®-M0+ de 48 MHz ARM® Cortex®-M0+ de 48 MHz
Antena PCB Interface IPEX/meio furo IPEX Interface IPEX/meio furo Interface chip/meio furo
BATER 36 KB 36 KB 36 KB 36 KB 36 KB
Clarão 512 KB 512 KB 512 KB 512 KB 512 KB
Protocolos BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas proprietários BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas proprietários BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas proprietários BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas proprietários BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas proprietários
Fonte de energia 1,8 V ~ 3,8 V, recomendado 3,3 V 1,8 V ~ 3,8 V, recomendado 3,3 V 1,8 V ~ 3,8 V, recomendado 3,3 V 1,8 V ~ 3,8 V, recomendado 3,3 V 1,8 V ~ 3,8 V, recomendado 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +8dBm +8dBm +8dBm +8dBm +8dBm
Recebendo Sensibilidade

–102 dBm para 125 kbps LE codificado PHY
-96,5 dBm para BLE 1 Mbps

–102 dBm para 125 kbps LE codificado PHY
-96,5 dBm para BLE 1 Mbps
–102 dBm para 125 kbps LE codificado PHY
-96,5 dBm para BLE 1 Mbps
–102 dBm para 125 kbps LE codificado PHY
-96,5 dBm para BLE 1 Mbps
–102 dBm para 125 kbps LE codificado PHY
-96,5 dBm para BLE 1 Mbps
GPIO 24 24 12 12 12
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 130 m @ 1M PHY 180 m @ LE Codificado PHY


150 m @ 1M PHY (antena PCB externa) 220 m @ LE Coded PHY (antena PCB externa)  130 m @ 1M PHY 180 m @ LE Codificado PHY


150 m @ 1M PHY (antena PCB externa) 220 m @ LE Coded PHY (antena PCB externa) 50m @ 1M FÍSICO

80 m @ LE codificado PHY

Dimensão (mm) 22,0 x 15,55 x 2,1 22,0 x 15,55 x 2,1 16,6 x 11,2  x 2,1 15,2 x  11,2  x 2,1 8,0 x  8,0  x 1,82
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA
Malha Bluetooth
Longo alcance
2Mbps FÍSICO
AoA/AoD SDK está em planejamento SDK está em planejamento SDK está em planejamento SDK está em planejamento SDK está em planejamento
Protocolo UART BLE√ BLE√ BLE√ BLE√ BLE√
Aplicativo Dispositivo médico, ESL Dispositivo médico, ESL Dispositivo médico, ESL Dispositivo médico, ESL Dispositivo médico, ESL
