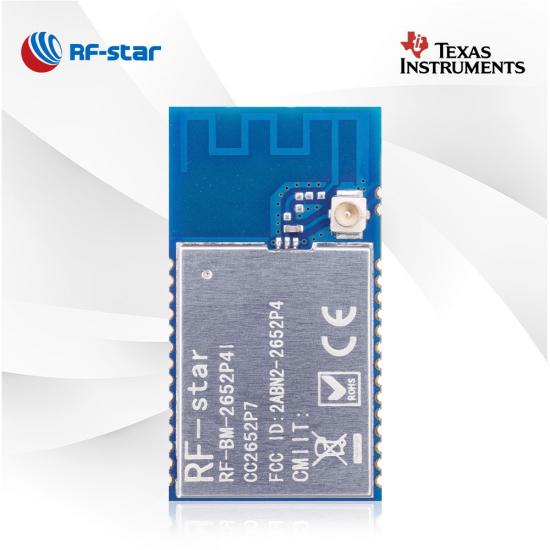

Módulo RF-BM-2652P4I CC2652P7 com PA integrado e conector IPEX

RF-BM-2652P4I é um módulo CC2652P7 autoprojetado com amplificador de potência integrado. A potência TX de até 20 dBm e o conector de antena externa o tornam mais popular em aplicações de gateway. Experimente o módulo multiprotocolo RF-BM-2652P4I, facilite sua aplicação de RF.

  • P/N:

    RF-BM-2652P4I
  • SoC:

    CC2652P7
  • Processador:

    48 MHz ARM® Cortex®-M4F
  • Protocolos:

    Matter, Bluetooth 5.3 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary
  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz
  • Pacote (mm):

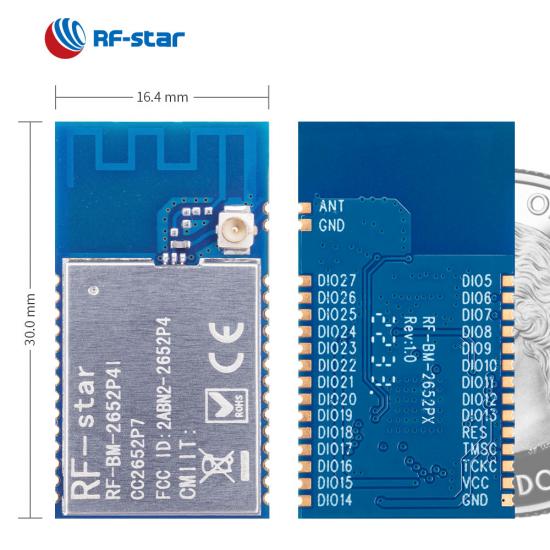

    30.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin
  • Recursos:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor, three kinds of RF output: PCB onboard antenna / IPEX connector / half-hole interface
  • GPIO:

    23
  • Máx. TX Power:

    +20 dBm
  • Alcance de transmissão:

    500 m (@BLE), 800 m (@ZigBee)

RF-BM-2652P4I  é um módulo RF sem fio baseado em TI CC2652P7 . Integra um poderoso processador ARM ®  Cortex ® -M4F de 48 MHz e memória suficiente (704 KB flash, 256 KB ROM e 152 KB SRAM) . A potência TX é de até 20 dBm e  possui um conector IPEX externo, o que torna o módulo popular em gateways e aplicações complexas com requisitos de longo alcance. O módulo multiprotocolo suporta Thread, Zigbee® , Matter , Bluetooth® 5.3  Low Energy, IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), TI 15.4-Stack (2,4 GHz) e multiprotocolo simultâneo por meio de um multiprotocolo dinâmico Gerente (DMM). Essas aplicações, como infraestrutura de rede,  gateway Matter, detector de fumaça e calor e muito mais, estão inclinadas a incorporar o módulo sem fio de alto desempenho para alcançar uma conectividade robusta.

Módulo multiprotocolo TI CC2652P7 RF-BM-2652P4I

Gerenciador Multiprotocolo Dinâmico

Tanto o RF-BM-2652P4 quanto o RF-BM-2652P4I baseados no SoC CC2652P7 são integrados com um driver DMM, permitindo múltiplas pilhas sem fio, por exemplo. Protocolo BLE, ZigBee, Thread, Matter e muito mais para coexistir e operar simultaneamente.

Amplificador de alta potência

Usando um amplificador integrado de alta potência de +20 dBm com o melhor consumo de corrente de transmissão da categoria a 101 mA, o módulo RF CC2652P7 de 2,4 GHz é usado em aplicações de longo alcance e baixa potência.

Antena Externa

Uma combinação de antena e uma opção para modo de saída RF (conector de antena IPEX e uma interface RF de meio furo) permitem que você conecte seu dispositivo para maior alcance de transmissão.


Periféricos ricos

O módulo multiprotocolo RF-BM-2652P4I oferece 23 GPIOs em pacote de meio furo de carimbo e suporta periféricos avançados como UART, SPI, I2C, I2S, ADC, DAC, etc.

Recursos relacionados:

Módulo multiprotocolo CC2652P7 com suporte para Thread & Matter

Solução de módulo ZigBee CC2652P da RF-star para alarme de gás natural


SoC sem fio:

  • Processador ARM®  Cortex® -M4F de 48 MHz

  • Potência TX: Até +20 dBm
  • Sensibilidade :
    • -100 dBm @ 802.15.4 (2,4 GHz)

    • -105 dBm @ Bluetooth 5.0 (Le codificado PHY) (125 kbps)

  • Memória
    • Flash de 704kB
    •  ROM de 256kB
    • 8 SRAM de 8 KB
  • Taxa de dados

    • LE 1M FÍSICA
    • LE 2M PHY
    • LE codificado PHY (longo alcance)

Características:

  • Bluetooth 5.3 de baixa energia

  • Fio

  • Zigbee 3.0

  • Matéria

  • IEEE802.15.4

  • Objetos inteligentes habilitados para IPv6 (6LoWPAN)

  • Proprietário

  • Malha Bluetooth

  • Localização de direção


Faixa de operação:


  • Faixa de tensão de alimentação 1,8 V ~ 3,8 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C


Periféricos ricos:

  • ADC
  • DAC
  • UART
  • IPS
  • Eu 2 C
  • Eu 2 S
  • RTC
Módulos multiprotocolo TI SimpleLink série CC2652P
Número da peça RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
foto Módulo multiprotocolo CC2652P7 RF-BM-2652P4I Módulo multiprotocolo CC2652P7 RF-BM-2652P4 Módulo multiprotocolo CC2652P RF-BM-2652P3 Módulo CC2652P RF-BM-2652P2I Zigbee Módulo CC2652P RF-BM-2652P2 Zigbee Módulo CC2652P RF-BM-2652P1 Zigbee
CI CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
Essencial ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M0+ de 48 MHz
Antena Interface IPEX/meio furo PCB PCB Interface IPEX/meio furo PCB Interface de meio furo
BATER 152 KB 152 KB 88 KB 88 KB 88 KB 88 KB
Clarão 704 KB 704 KB 352 KB 352 KB 352 KB 352 KB
Protocolos Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas proprietários, pilha SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas proprietários, pilha SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas proprietários, pilha SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas proprietários, pilha SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas proprietários, pilha SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas proprietários, pilha SimpleLink™ TI 15.4 (2,4 GHz)
Fonte de energia 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +20dBm +20dBm +20dBm +20dBm +20dBm +20dBm
Recebendo Sensibilidade -99 dBm a 802.15.4 (2,4 GHz) -104 dBm a 125 kbps PHY codificado em BLE -99 dBm a 802.15.4 (2,4 GHz) -104 dBm a 125 kbps PHY codificado em BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificado em BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificado em BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificado em BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificado em BLE
GPIO 23 23 11 23 23 23
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 180 m @ 1M PHY (antena PCB externa) 240 m @ LE Coded PHY (antena PCB externa) 1200 m @ 802.15.4 (antena externa em bastão de cola) 150 m @ 1M PHY 220 m @ LE Codificado PHY 600 m @ 802.15.4 150 m @ 1M PHY 220 m @ LE Codificado PHY 600 m @ 802.15.4 180 m @ 1M PHY (antena PCB externa) 240 m @ LE Coded PHY (antena PCB externa) 1200 m @ 802.15.4 (antena externa em bastão de cola) 150 m @ 1M PHY 220 m @ LE Codificado PHY 600 m @ 802.15.4 180 m @ 1M PHY (antena PCB externa) 240 m @ LE Coded PHY (antena PCB externa) 1200 m @ 802.15.4 (antena externa em bastão de cola)
Dimensão (mm) 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 24,0 x 16,0 x 2,1 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 25,0 x 16,4 x 2,2
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA
Malha Bluetooth
Longo alcance
2Mbps FÍSICO
AoA/AoD
Protocolo UART N / D N / D N / D N / D N / D N / D
Aplicativo Gateway doméstico inteligente, automação predial Automação residencial, painel de controle de alarme de incêndio (FACP) Detector de fumaça e calor, rastreamento de ativos Automação e controle de fábrica, sistemas de segurança predial Sistemas de segurança, gateway Rede inteligente, redes de sensores sem fio
