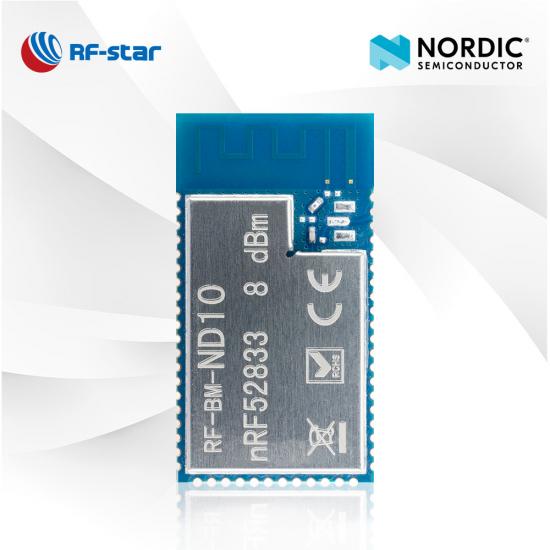

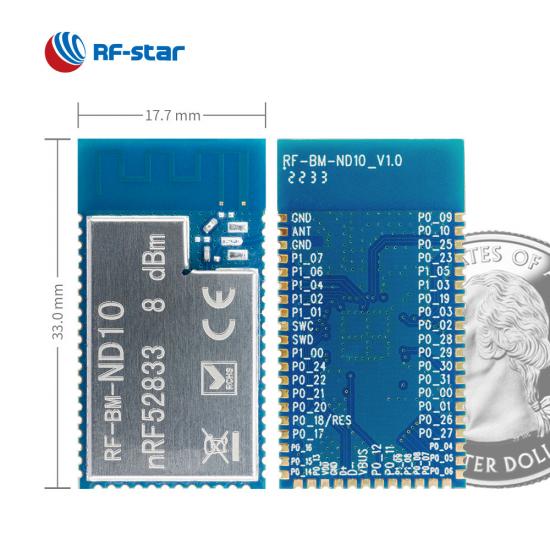

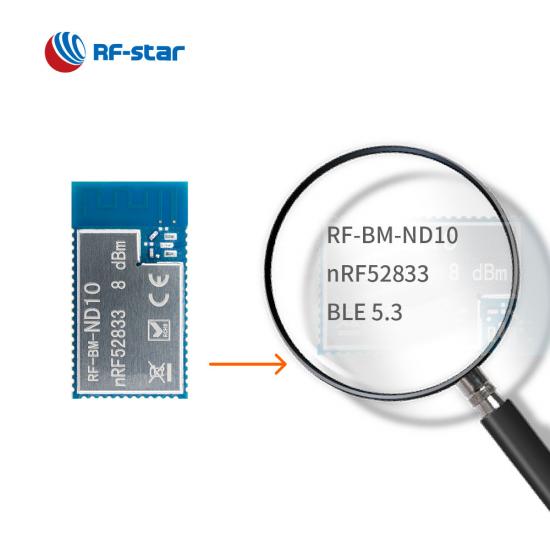

Módulo multiprotocolo RF-BM-ND10 nRF52833 BLE5.3 ZigBee Thread

SoC sem fio:

• Processador ARM® Cortex®-M4 de 32 bits com FPU, 64 MHz
• Potência TX: -20 dBm a +4 dBm
• Sensibilidade no modo BLE:

  • -96 dBm (@ BLE 1 Mbps)

  • 103 dBm (@BLE 125 kbps modo de longo alcance)

  • 99 dBm (@802.15.4 250 kbps)

  • -93 dBm (@2,4 GHz 1 Mbps)

  • 89 dBm (@2,4 GHz 2 Mbps)

• Memória
• Flash de 512 KB
• 128 KB RAM

Características de RF:

• Bluetooth® ^5.3  Baixo consumo de energia
• Taxa de dados: 2 Mbps, 1 Mbps, 500 kbps e 125 kbps
• Localização de direção Bluetooth
• Tópico: 250 kbps
• 2,4 GHz Proprietário: 2 Mbps, 1 Mbps
• IEEE 802.15.4-2006
• Taxa de dados: 250 kbps
• Fio
• Z igBee
• 2,4 GHz Proprietário

• Taxa de dados: 2 Mbps, 1 Mbps

•   USB 2.0
• NFC
• FORMIGA

Consumo atual:

• Corrente de pico de 15,5 mA em TX (+8 dBm)

• Corrente de pico de 6,0 mA em TX (0 dBm)

• Corrente de pico de 6,0 mA em RX a 1 Mbps

Faixa de operação:

• Faixa de tensão de alimentação 1,7 V ~ 5,5 V
• Faixa de temperatura de trabalho: -40 °C ~ +85 °C

Periféricos Ricos:

• USB 2.0 de velocidade total de 12 Mbps
•  SPI de alta velocidade  de 32 MHz
• Tipo-2 NFC-A
• 2xUART(CTS/RTS)
• I²S
• PDM
• 4xPWM
• QDEC
• ADC de 12 bits, 200 ksps
• Comparador de baixa potência de 64 níveis,
• Comparador de uso geral
• 5 x temporizador/contador de 32 bits
• Contador em tempo real de 3 x 24 bits
• 42 GPIO
• sensor de temperatura
• WDT
• RNG
