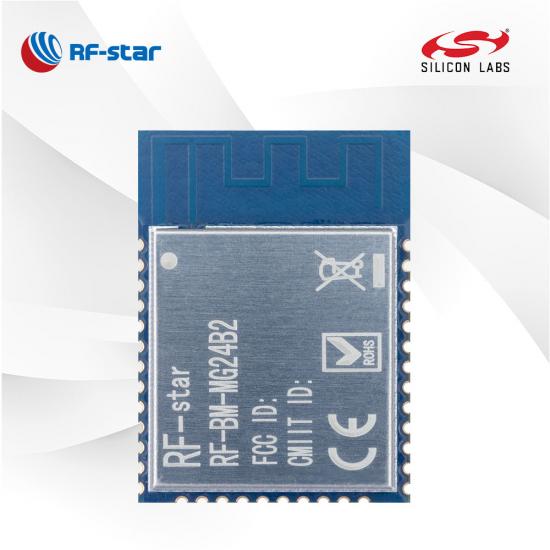

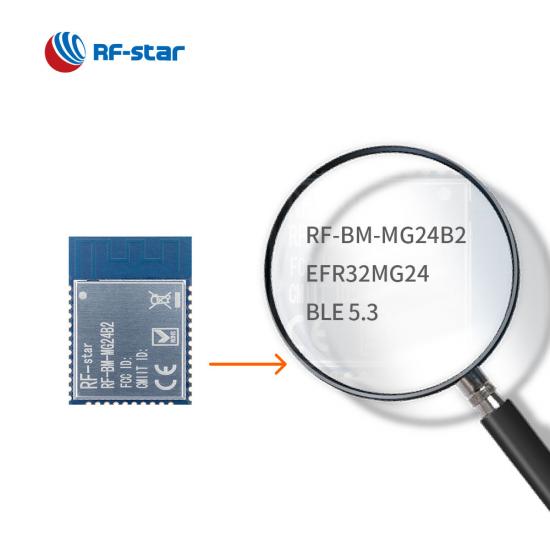

Módulo RF-BM-MG24B2 Matter ZigBee OpenThread BLE Multiprotocolo EFR32MG24

RF-BM-MG24B2 foi projetado com base no SoC Silicon Labs EFR32MG24. O baixo consumo de energia, os recursos robustos, a potência TX de até 19,5 dBm e a alta segurança tornam o módulo RF de 2,4 GHz popular em aplicações residenciais e prediais inteligentes. Selecione RF-BM-MG24B2 para iniciar seu projeto.

  • P/N:

    RF-BM-MG24B2
  • SoC:

    EFR32MG24A420F1536IM48-B
  • Processador:

    32-bit 76.8 MHz ARM® Cortex®-M33
  • Protocolos:

    Matter, OpenThread, ZigBee, Bluetooth 5.3 low energy, Bluetooth Mesh, 2.4 GHz proprietary, Multiprotocol
  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz
  • Pacote (mm):

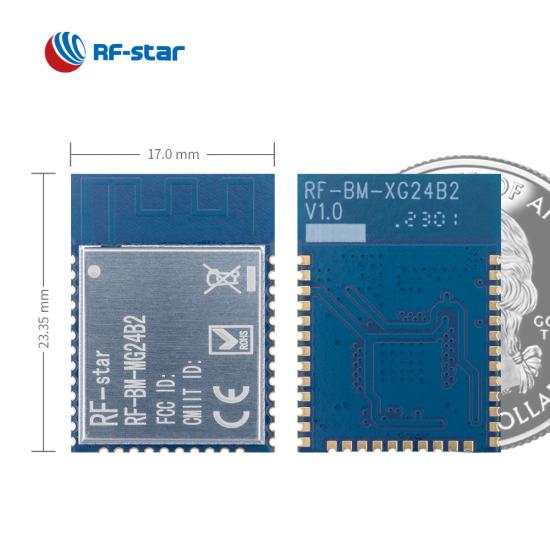

    23.35 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
  • Recursos:

    Bluetooth Mesh network, Matter, High Security, High TX power
  • GPIO:

    30
  • Máx. TX Power:

    19.5 dBm
  • Alcance de transmissão:

    370 m

RF-BM-MG24B2 é um módulo sem fio multiprotocolo  IoTbaseado no SoC EFR32MG24 . O módulo é integrado com dois cristais, um circuito correspondente, um código Arm Cortex-M33, 1,5 MB de Flash e 256 KB de RAM e uma antena PCB integrada de alto desempenho. O tamanho compacto, o design robusto, a alta potência de TX e o baixo consumo de energia o tornam popular nas aplicações alvo com requisitos de maior alcance de cobertura de comunicação, como residências inteligentes, edifícios inteligentes e dispositivos médicos portáteis. Ele suporta Matter, ZigBee, OpenThread, Bluetooth 5.3 Low Energy e proprietário e coexiste e opera simultaneamente.


Módulo Multiprotocolo EFR32MG24 RF-BM-MG24B2

Transceptor multiprotocolo de 2,4 GHz

Tanto MG24B1 quanto MG24B2 são módulos multiprotocolo de 2,4 GHz, compatíveis com Matter, OpenThread, Zigbee®, Bluetooth® 5.3 Low Energy, Bluetooth Mesh e 2,4 GHz Proprietary.

Memória rica

O módulo Bluetooth 5.3 integra um cristal de 39 MHz e um cristal de 32.768 kHz, flash programável de até 1536 KB e 256 KB de RAM, tornando-o possível em muitas aplicações complexas.

Periféricos amplos

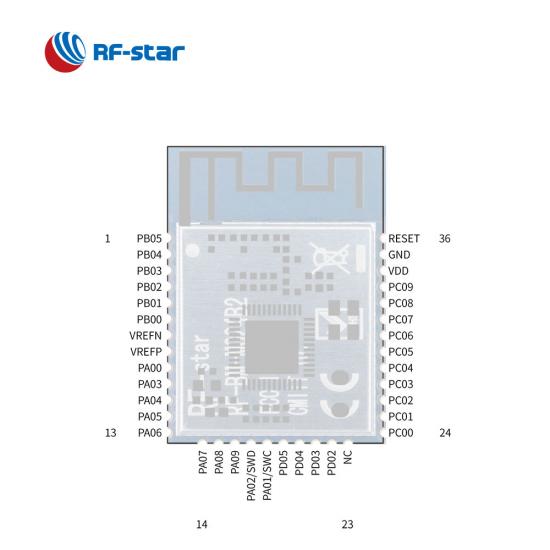

30 GPIOs em pacote de meio furo de carimbo são projetados e periféricos ricos, como conversor analógico para digital, DMA, UART, RTC, I2C, Watchdog, PWM, etc., podem ser roteados para qualquer GPIO.


Máx. Potência TX

A potência TX de até 19,5 dBm do módulo Matter Thread oferece uma grande oportunidade para desenvolver aplicações de longo alcance


Recursos relacionados:

Multiprotocolo RF-BM-MG24B1/2 orientado à matéria sobre Silicon Labs MG24


SoC sem fio:

  • ARM®  Cortex® -M33 de 32 bits e 76,8 MHz
  • Potência de transmissão: +19,5 dBm
  • Sensibilidade:
    • Sensibilidade de -105,4 dBm a 250 kbps O-QPSK DSSS
    • Sensibilidade de -105,7 dBm a 125 kbps GFSK
    • Sensibilidade de -97,6 dBm a 1 Mbps GFSK
    • Sensibilidade de -94,8 dBm a 2 Mbps GFSK
  • Memória
    • Flash de 1536kB
    • 256 KB de RAM
  • Taxa de dados: 1 Mbps, 2 Mbps, 125 kbps


Formato de modulação suportado

  • 2(G)FSK com modelagem totalmente configurável
  • OQPSK DSSS
  • (G)MSK


Suporte a protocolo

  • Matéria
  • OpenThread
  • ZigBee
  • Bluetooth de baixa energia (Bluetooth 5.3)
  • Malha Bluetooth
  • 2,4 GHz proprietário
  • Multiprotocolo

Consumo atual:

  • 1,3 μA no modo de suspensão profunda EM2
  • Corrente RX de 4,4 mA (1 Mbps GFSK)
  • Corrente TX de 5mA @ potência de saída de 0 dBm
  • Corrente TX de 19,1 mA @ potência de saída de 10 dBm
  • Corrente TX de 156,8 mA @ potência de saída de 19,5 dBm



Faixa de operação:

  • Faixa de tensão de alimentação 2,2 V ~ 3,8 V; 1,8V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C
  • Faixa de temperatura de armazenamento: -40 °C ~ +125 °C



Periféricos ricos:

  • 30 GPIOs
  • Conversor analógico para digital
  • Comparador Analógico
  • Conversor Digital para Analógico
  • Controlador DMA de 8 canais
  • Sistema reflexo periférico de 16 canais
  • USART: UART/SPI/ISO7816/IrDA/I2S
  • EUSART: UART/SPI/DALI/IrDA
  • I2C
  • RTC
  • I2C
  • RTC
  • Cão de guarda
  • PWM
Módulos sem fio Silicon Labs série EFR32MG24
Número da peça RF-BM-MG24B1 RF-BM-MG24B2
foto RF-BM-MG24B1 RF-BM-MG24B2
CI EFR32MG24A410F1536IM48-B EFR32MG24A410F1536IM48-B
Essencial 76,8 MHz ARM® Cortex®-M33 76,8 MHz ARM® Cortex®-M33
Antena PCB PCB
BATER 256 KB 256 KB
Clarão 1.536 KB 1.536 KB
Protocolos Matéria, OpenThread, ZigBee, BLE5.3, Proprietário Matéria, OpenThread, ZigBee, BLE5.3, Proprietário
Fonte de energia 2,2 V ~ 3,8 V, recomendado para 3,3 V 2,2 V ~ 3,8 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz
Máx. Potência TX +10dBm +19,5dBm
Recebendo Sensibilidade -105,7 dBm (125 kbps GFSK) -97,6 dBm (1 Mbit/s GFSK) -94,8 dBm (2 Mbit/s GFSK) -105,7 dBm (125 kbps GFSK) -97,6 dBm (1 Mbit/s GFSK) -94,8 dBm (2 Mbit/s GFSK)
GPIO 30 30
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 240 m @ 1M PHY 470 m @ LE CODE 800 m @ 802.15.4 370 m @ 1M PHY 610 m @ LE CODE 1000 m @ 802.15.4
Dimensão (mm) 23,35 x 17,0 x 2,2 23,35 x 17,0 x 2,2
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA
Malha Bluetooth
Longo alcance
2Mbps FÍSICO
AoA/AoD
Protocolo UART N / D N / D
Funções Matéria de suporte, recursos ricos Matéria de suporte, recursos ricos, alta potência de TX
