Módulo BLE de rosca ZigBee RF-BM-2652B2 CC2652R7 Matter

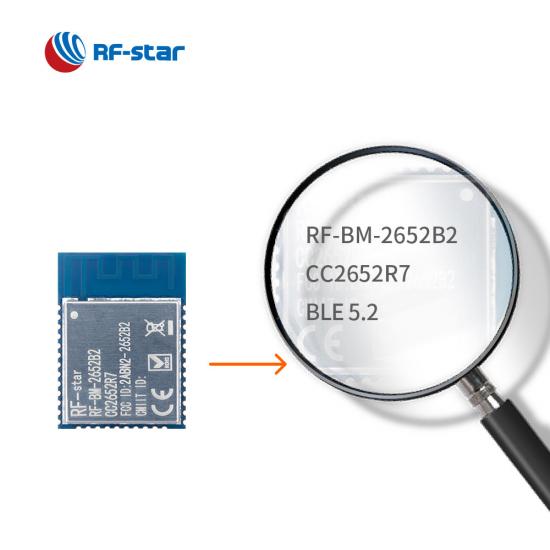

RF-BM-2652B2 é um módulo de protocolo múltiplo desenvolvido em TI CC2652R7. Comparado com o CC2652R, ele possui flash de 704 KB, o que permite seu envolvimento no assunto. RF-BM-2652B2 é um módulo ideal para o seu desenvolvimento em altas exigências relacionadas a aplicações Matter.

  • P/N:

    RF-BM-2652B2
  • SoC:

    CC2652R7
  • Processador:

    48 MHz ARM® Cortex®-M4F
  • Protocolos:

    Bluetooth 5.3 Low Energy, Matter, Thread, ZigBee, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary
  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz
  • Pacote (mm):

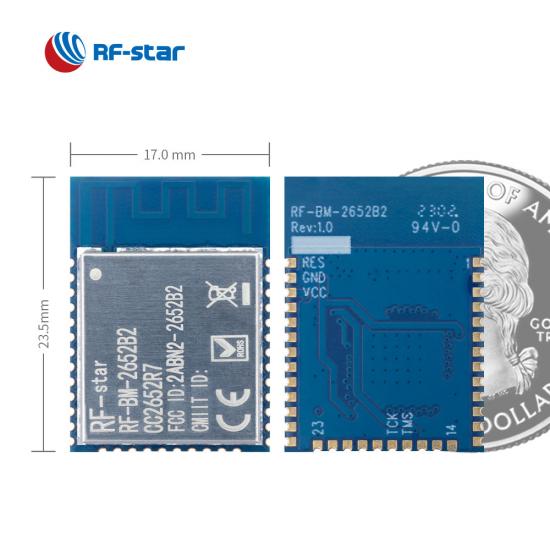

    23.5 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
  • Recursos:

    Bluetooth mesh, Border router, Direction finding, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), OAD, Sleepy end device, Zigbee coordinator, Zigbee network processor
  • GPIO:

    31
  • Máx. TX Power:

    +5 dBm
  • Alcance de transmissão:

    150 m (@BLE), 400 m (@802.15.4)

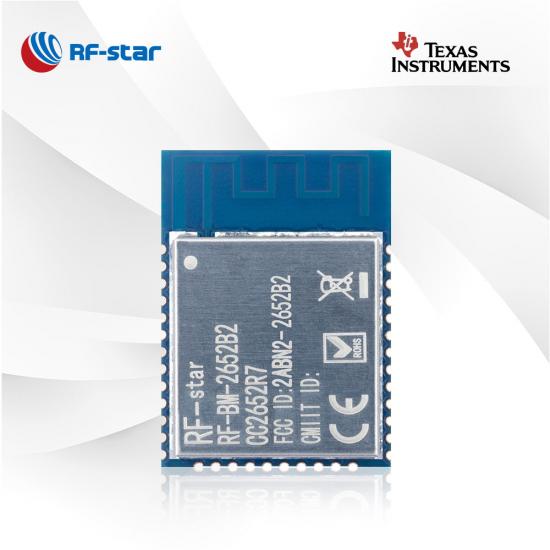

O módulo RF-BM-2652B2 RF  é desenvolvido pela RF-star baseado em TI CC2652R7 . O módulo multiprotocolo é integrado a um poderoso processador ARM ®  Cortex ® -M4F de 48 MHz, que realiza aritmética complexa, um cristal de 48 MHz, um cristal de 32,768 kHz, 704 KB Flash, 256 KB ROM, um filtro LC e um antena PCB integrada. Os ricos recursos tornam o módulo sem fio popular em gateways, residências inteligentes, outras indústrias civis e aplicações Matter. E o módulo pode permitir operação multiprotocolo simultânea, como BLE com ZigBee ao mesmo tempo, o que atinge o sistema complexo sob dois protocolos diferentes.

Gerenciador Multiprotocolo Dinâmico

É um transceptor RF multiprotocolo de 2,4 GHz compatível com Thread, Zigbee®, Matter, Bluetooth® 5.3 Low Energy, IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), TI 15.4-Stack (2,4 GHz) e simultâneos. multiprotocolo através de um driver DMM.

Periféricos ricos

O módulo CC2652R7 RF-BM-2652B2 oferece um flash programável no sistema de 704 KB, ROM de 256 KB, 8 KB de SRAM de cache, 144 KB de SRAM de vazamento ultrabaixo.

Antena PCB integrada robusta

O módulo Matter Thread BLE ZigBee com antena PCB F invertida integrada pode oferecer melhor desempenho de RF e reduzir os custos do seu projeto.


Periféricos amplos

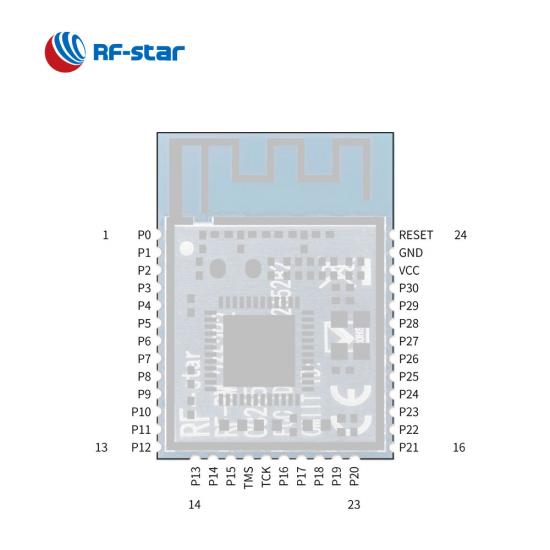

O módulo multiprotocolo RF-BM-2652B2 oferece 31 GPIOs em pacote de meio furo de carimbo e suporta periféricos avançados como UART, SPI, I2C, I2S, ADC, DAC, etc.

Recursos relacionados:

Diferença entre os módulos CC2642R e CC2652R

Característica dos Módulos CC2652R

SoC sem fio:

  • Processador ARM® Cortex®-M4F de 48 MHz
  • Potência TX: Até +5 dBm
  • Sensibilidade:
    • -99 dBm @ 802.15.4 (2,4 GHz)
    • -104dBm @ Bluetooth 5.0 (Le codificado PHY) (125 kbps)
  • Memória:
    • Flash de 704kB
    • ROM de 256kB
    • SRAM de 152kB
  • Taxa de dados:
    • LE 1M FÍSICA
    • LE 2M PHY
    • LE codificado PHY (longo alcance)

Características:

  • Bluetooth 5.3 de baixa energia

  • Matéria

  • Fio
  • Zigbee 3.0
  • IEEE802.15.4
  • Objetos inteligentes habilitados para IPv6 (6LoWPAN)
  • Proprietário
  • Malha Bluetooth
  • Localização de direção

Faixa de operação:

  • Faixa de tensão de alimentação 1,8 V ~ 3,8 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C

Periféricos ricos:

  • ADC
  • DAC
  • UART
  • IPS
  • I2C
  • I2S
Módulos multiprotocolo TI SimpleLink série CC265xR
Número da peça RF-BM-2652RB2 RF-BM-2652B2 RF-BM-2652B1 RF-BM-2651B1
foto Módulo multiprotocolo CC2652RB RF-BM-2652-RB2 Módulo multiprotocolo CC2652R7 RF-BM-2652-B2 Módulo multiprotocolo CC2652R RF-BM-2652-B1 Módulo multiprotocolo CCC2651R3 RF-BM-2651B1
CI CC2652RB CC2652R7 CC2652R CC2651R3
Essencial ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz
Antena Lasca PCB PCB PCB
BATER 88 KB 152 KB 88 KB 40 KB
Clarão 352 KB 704 KB 352 KB 352 KB
Protocolos Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas proprietários, pilha SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas proprietários, pilha SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas proprietários, pilha SimpleLink™ TI 15.4 (2,4 GHz) ZigBee, BLE5.3, pilha SimpleLink™ TI 15.4 (2,4 GHz), sistemas proprietários
Fonte de energia 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +5dBm +5dBm +5dBm +5dBm
Recebendo Sensibilidade -100 dBm a 802.15.4 (2,4 GHz) -102 dBm a 125 kbps PHY codificado em BLE -99 dBm a 802.15.4 (2,4 GHz) -104 dBm a 125 kbps PHY codificado em BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificado em BLE -100 dBm a 802.15.4 (2,4 GHz) -104 dBm a 125 kbps PHY codificado em BLE
GPIO 34 31 31 23
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 50 m @ 1M PHY 70 m @LE Codificado 200 m @ 802.15.4 110 m @ 1M PHY 165 m @LE Codificado PHY 400 m @ 802.15.4 110 m @ 1M PHY 160 m @LE Codificado PHY 400 m @ 802.15.4 110 m @ 1M PHY 160 m @LE Codificado PHY 400 m @ 802.15.4
Dimensão (mm) 16,0 x 16,0 x 2,0 23,5 x 17,0 x 2,2 23,5 x 17,0 x 2,2 22,5 x 15,55 x 2,3
Pacote BGA com passo de 0,6 mm e 1,20 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA
Malha Bluetooth
Longo alcance
2Mbps FÍSICO
AoA/AoD
Protocolo UART N / D N / D N / D N / D
Aplicativo Rede doméstica Transporte industrial, cuidados de saúde Eletrônicos de consumo, sensores inteligentes Controle de acesso, câmera de rede IP
