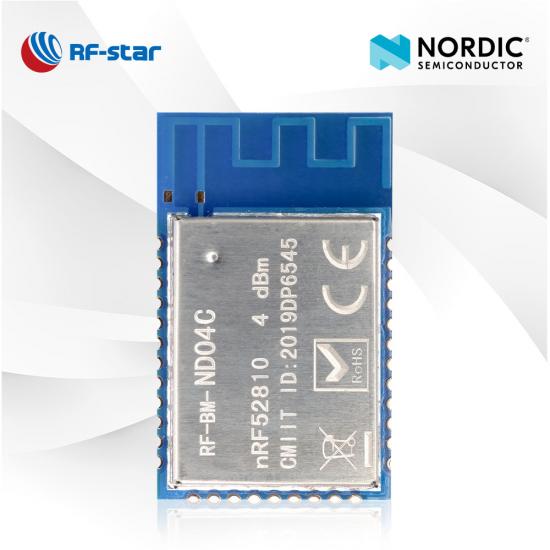

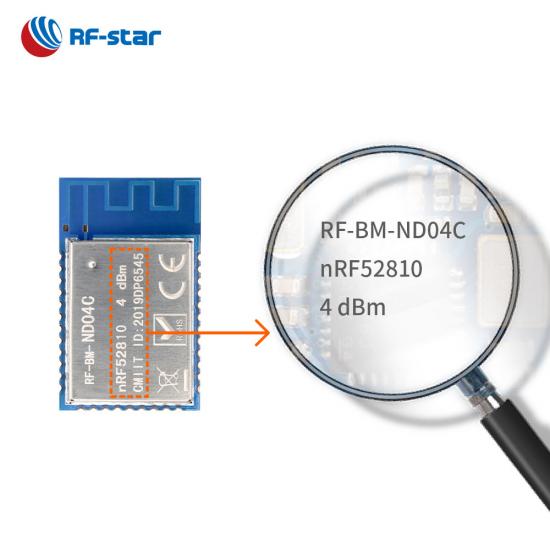

Módulo BLE5.0 de baixa energia UART nRF52810 módulo RF-BM-ND04C

  • BLE5.0 Module UART nRF52810 module RF-BM-ND04C
  • BLE5.0 Module UART nRF52810 module RF-BM-ND04C
  • BLE5.0 Module UART nRF52810 module RF-BM-ND04C
  • BLE5.0 Module UART nRF52810 module RF-BM-ND04C
  • BLE5.0 Module UART nRF52810 module RF-BM-ND04C

Módulo BLE5.0 de baixa energia UART nRF52810 módulo RF-BM-ND04C

RF-BM-ND04C é um módulo Bluetooth 5.0 Low Energy desenvolvido para atender aos requisitos de alta confiabilidade e alto desempenho de produtos IoT alimentados por bateria. É um módulo ideal para aplicações com utilizações menos complexas. Comece o desenvolvimento do seu produto com o módulo RF-BM-ND04C nRF52810 BLE.

  • P/N:

    RF-BM-ND04C

  • Estoque de mercadorias:

    1000

  • SoC:

    nRF52810

  • Processador:

    32-bit ARM® Cortex®-M4 64 MHz

  • Protocolos:

    Bluetooth 5.0 low energy

  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz

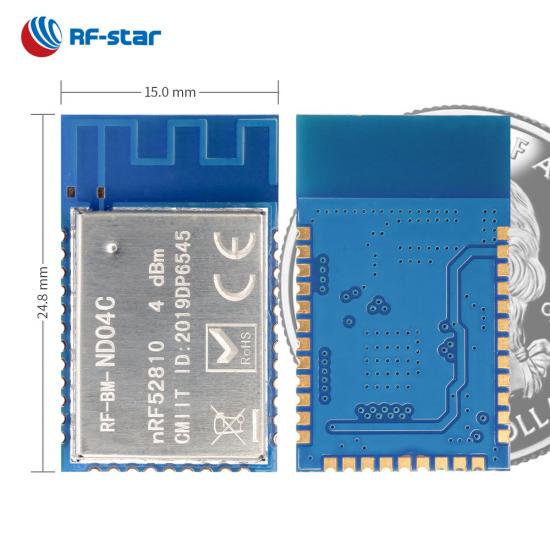

  • Pacote (mm):

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 33-pin

  • Recursos:

    ANT, 2.4 GHz proprietary

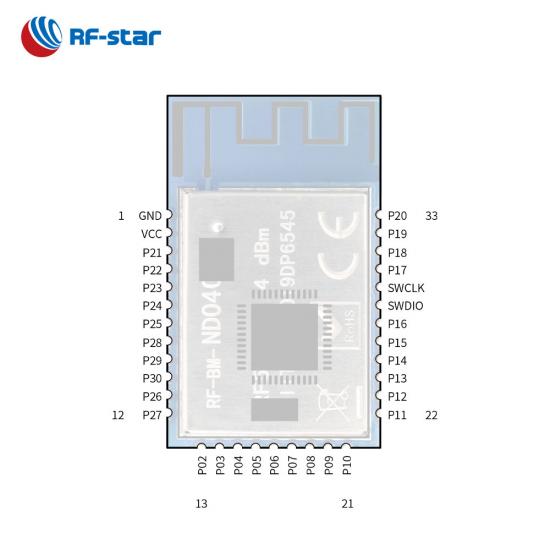

  • GPIO:

    29

  • Máx. TX Power:

    +4 dBm

  • Alcance de transmissão:

    100 m
Inquérito Agora

RF-BM-ND04C  é um módulo RF baseado no versátil Nordic BLE5.0 SoC nRF52810 com um processador ARM® Cortex®-M4 de 32 bits. Ele integra um cristal de 32,768 kHz e 32 MHz, um filtro LC, uma correspondência de antena e uma antena PCB F invertida de linha sinuosa . Ele suporta pilha BLE v5.0, incluindo o recurso de 2 Mbps de alta velocidade. Os numerosos periféricos e interfaces digitais do RF-BM-ND04C , como PDM, PWM, UART, SPI, I²C e ADC de 12 bits, tornam-no aplicado em muitas aplicações, incluindo controles remotos, wearables, fones de ouvido de realidade virtual e assim por diante. Possui baixo consumo de energia, distância de conexão robusta e confiabilidade rígida.


Módulo BLE5.0 UART módulo nRF52810 RF-BM-ND04C

Processador poderoso

RF-BM-ND04C é um módulo Bluetooth5.0 Low Energy com um poderoso processador ARM® Cortex®-M4 de 64 MHz e 32 bits.

Periféricos e interfaces ricos

O módulo nRF52810 possui vários periféricos e interfaces digitais, como PDM, PWM, UART, SPI, I2C e ADC de 12 bits.

Antena Alta Eficaz

Seu pacote de carimbo de passo de 1,27 mm e design de PCB oferecem fácil montagem e um melhor alcance de transmissão do que outras antenas.

Consumo de energia ultrabaixo

O consumo de energia do módulo nRF52810 BLE consome 1,23 μA no modo de suspensão.

Protocolo UART

Funções ricas com OTA, somente escravo


- Protocolo de transmissão transparente (ponte) -

·  Vários papéis: escravo, Beacon

· Máx. taxa de transmissão transparente: até 46 kB/s

· Recursos: O TA, autenticação

O módulo nRF52810 BLE suporta protocolo de transmissão transparente (ponte)

Recurso de referência:

Quantos modos de trabalho os produtos da série Nordic BLE podem suportar?


SoC sem fio:


  • Processador ARM® Cortex®-M4 de 32 bits com FPU, 64 MHz
  • Potência TX: -20 dBm a +4 dBm
  • Sensibilidade no modo BLE: -96 dBm
  • Memória
    • Flash de -192KB
    • -24 KB de RAM
  • Taxa de dados: 1 Mbps, 2 Mbps

Protocolos suportados:


  • Bluetooth 5.0 de baixa energia
  • FORMIGA
  • Proprietário de 2,4 GHz


Consumo atual:


  • 2,62 μA no modo de suspensão
  • 70,33 μA em ciclo de transmissão de 200 ms
  • 64,72 μA em ciclo de conexão de 50 ms

Faixa de operação:


  • Faixa de tensão de alimentação 1,7 V ~ 3,6 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C


Periféricos ricos:


  • ADC de 12 bits e 200 ksps
  • 29 GPIOs
  • PWM de 4 canais
  • Interface de microfone digital (PDM)
  • SPI mestre/escravo
  • Mestre/escravo I²C
  • UART (CTS/RTS)


Certificados:


  • FCC
  • SRRC
  • RoHS


Módulo BLE da série NORDIC nRF52
Número da peça RF-BM-ND09A RF-BM-ND09 RF-BM-ND08C RF-BM-ND04CI RF-BM-ND04C RF-BM-ND08 RF-BM-ND04I RF-BM-ND04
foto
CI nRF52805 nRF52805 nRF52810 nRF52810 nRF52810 nRF52832 nRF52832 nRF52832
Essencial ARM® Cortex®-M4 de 64 MHz ARM® Cortex®-M4 de 64 MHz ARM® Cortex®-M4 de 64 MHz ARM® Cortex®-M4 de 64 MHz ARM® Cortex®-M4 de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz
Antena PCB/Almofada Almofada Interface PCB/meio furo Interface IPEX/meio furo PCB Interface PCB/meio furo Interface IPEX/meio furo PCB
BATER 24 KB 24 KB 24 KB 24 KB 24 KB 64 KB 64 KB 64 KB
Clarão 192 KB 192 KB 192 KB 192 KB 192 KB 512 KB 512 KB 512 KB
Protocolos BLE5.3, Proprietário, ANT BLE5.3, Proprietário, ANT BLE5.3, Proprietário, ANT BLE5.3, BLE 2M PHY, Proprietário, ANT BLE5.3, Proprietário, ANT BLE5.3, proprietário, ANT, NFC BLE5.3, proprietário, ANT, NFC BLE5.3, proprietário, ANT, NFC
Fonte de energia 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm
Recebendo Sensibilidade -97 dBm @1 Mbit/s BLE -97 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE
GPIO 10 10 16 29 29 29 29 29
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 30 metros 40 m (antena PCB externa) 75 metros 100 m (antena PCB externa) 80 metros 80 metros 110 m (antena PCB externa) 90 metros
Dimensão (mm) 7,0 x 9,0 x 2,0 7,0 x 7,0 x 2,0 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3
Pacote Passo de 0,6 mm DFN Passo de 0,6 mm DFN Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA √ √ √ √ √ √ √ √
Malha Bluetooth × × × × × √ √ √
Longo alcance × × × × × × × ×
2Mbps FÍSICO √ √ √ √ √ √ √ √
AoA/AoD × × × × × × × ×
Protocolo UART Escravo Escravo Escravo Escravo Escravo Mestre-escravo simultaneamente, um mestre-escravo Mestre-escravo simultaneamente, um mestre-escravo Mestre-escravo simultaneamente, um mestre-escravo
Funções Dimensão ultrapequena, alta eficácia Dimensão ultrapequena, alta eficácia, viável para antena externa Alta compatibilidade, alta eficácia Conector IPEX de alta eficácia para design de antena mais externa Menor consumo de energia, alta eficácia Tamanho compacto para mais aplicações Viável para antenas externas com maior alcance de transmissão Alta compatibilidade
