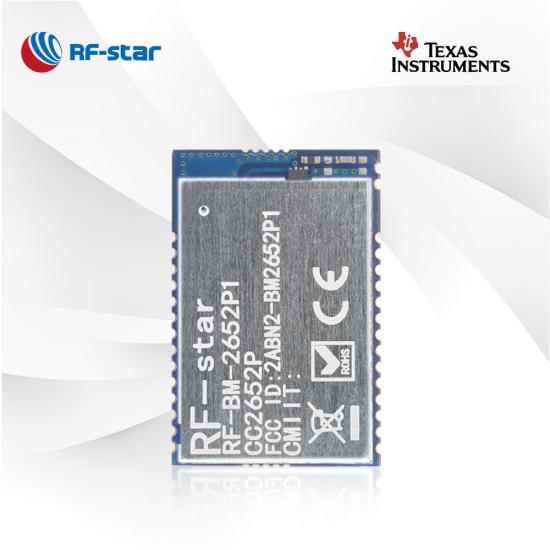

Módulo multiprotocolos CC2652P certificado RF-BM-2652P1

O módulo multiprotocolo RF-BM-2652P1 é voltado para mercados de IoT de alta exigência. O módulo suporta BLE 5.1, ZigBee, Thread IEEE 802.15.4, objetos inteligentes habilitados para IPv6 (6LoWPAN) e proprietários. O módulo CC2652P pode ser o módulo RF mais adequado para ZHA (ZigBee Home Automation) e Zigbee2MQTT.

  • P/N:

    RF-BM-2652P1
  • SoC:

    CC2652P
  • Processador:

    48 MHz ARM® Cortex®-M4F
  • Protocolos:

    Bluetooth 5.1 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary
  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz
  • Pacote (mm):

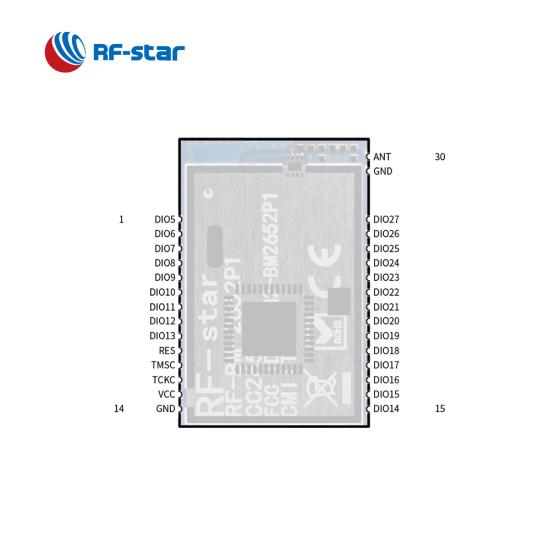

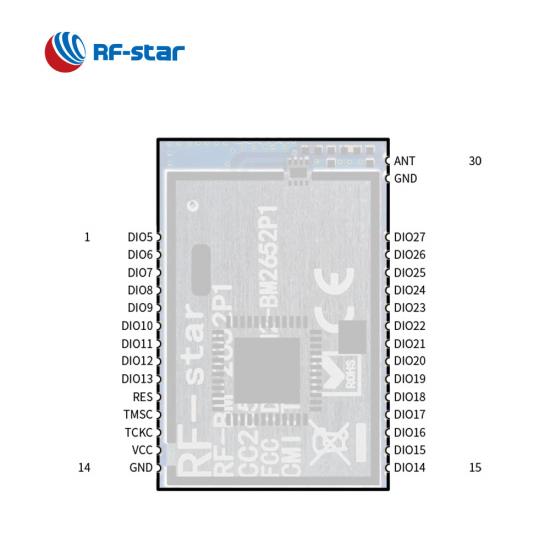

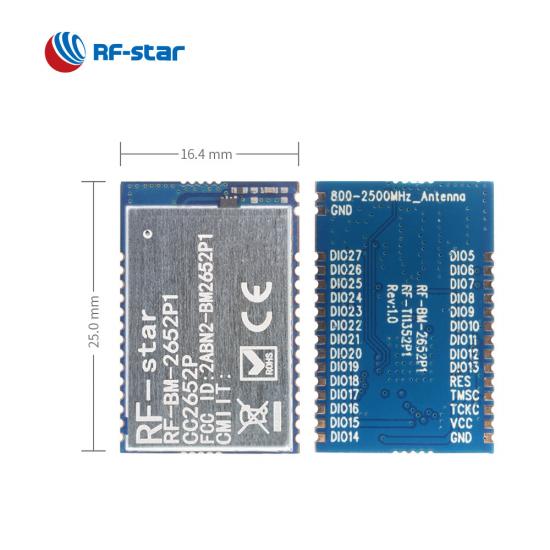

    25.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin
  • Recursos:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor
  • GPIO:

    23
  • Máx. TX Power:

    +20 dBm
  • Alcance de transmissão:

    500 m (@BLE), 800 m (@ZigBee)

RF-BM-2652P1 é um módulo multiprotocolo baseado em TI CC2652P com um poderoso processador ARM® Cortex®-M4F de 48 MHz. Ele integra um cristal de 48 MHz, um cristal de 32,768 kHz, Flash de 352 kB, ROM de 256 kB, um filtro LC e uma antena PCB integrada de alto desempenho. A potência TX é de até 20 dBm, o que suporta o módulo RF atingindo um alcance de transmissão mais longo e pode funcionar perfeitamente no ZHA (ZigBee Home Automation) e Zigbee2MQTT . O driver Dynamic Multiprotocol Manager (DMM) permite que o módulo CC2652P funcione como um BLE, um ZigBee, um dispositivo Thread ou um dispositivo com vários protocolos ao mesmo tempo.


Módulo multiprotocolo CC2652P RF-BM-2652P1

Vários protocolos suportados

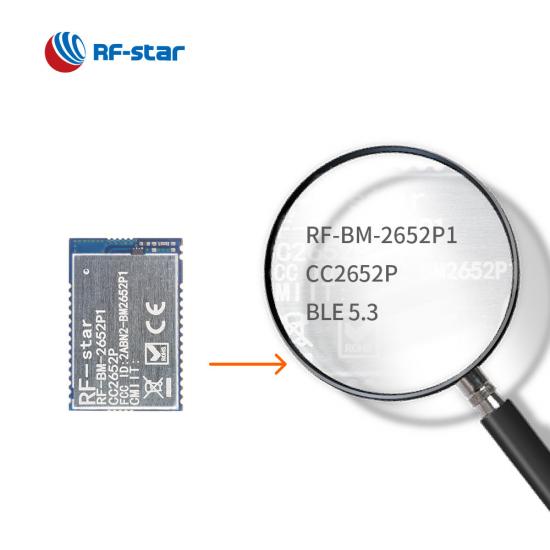

RF-BM-2652P1 é um módulo sem fio multiprotocolo de 2,4 GHz que suporta Thread, Zigbee®, Bluetooth® 5.3 Low Energy, IEEE 802.15.4, objetos inteligentes habilitados para IPv6 (6LoWPAN), sistemas proprietários, incluindo TI 15.4-Stack (2,4 GHz ).

Amplificador de alta potência

Usando um amplificador integrado de alta potência de +20 dBm com o melhor consumo de corrente de transmissão da categoria a 85 mA, o módulo RF CC2652P de 2,4 GHz pode ajudar seus dispositivos sem fio a alcançar um alcance muito maior.

Excelente sensibilidade do receptor

A sensibilidade de recepção do CC2652P é otimizada para -100 dBm para 802.15.4 (2,4 GHz) 1 Mbps, -105 dBm para Bluetooth 125 kbps (código LE PHY.) Isso torna o módulo de 2,4 GHz adequado para ZigBee2mqtt.

Gerenciador Multiprotocolo Dinâmico

O módulo CC2652P com driver DMM permite múltiplas pilhas sem fio, por exemplo. BLE, ZigBee, protocolo Thread e muito mais para coexistir e operar simultaneamente.


- Vídeo relacionado -


Recurso de referência:

O que são módulos RF-star ZigBee CC2652P

Para que pode ser usado o módulo RF-star ZigBee CC2652P

A solução ZigBee CC2652P ajuda você longe da explosão de gás natural

SoC sem fio:


  • Processador ARM®  Cortex® -M4F de 48 MHz
  • Potência TX: Até +20 dBm
  • Sensibilidade :
    • -100 dBm @ 802.15.4 (2,4 GHz)
    • -105 dBm @ Bluetooth 5.0 (Le codificado PHY) (125 kbps)
  • Memória
    • Flash de 352kB
    • ROM de 256kB
    • SRAM de 8 0kB
  • Taxa de dados :
    • LE 1M FÍSICA
    • LE 2M PHY
    • LE codificado PHY (longo alcance)


Características:


  • Bluetooth 5.1 de baixa energia
  • Fio
  • Zigbee 3.0
  • IEEE802.15.4
  • Objetos inteligentes habilitados para IPv6 (6LoWPAN)
  • Proprietário
  • Malha Bluetooth
  • Localização de direção

Faixa de operação:

Faixa de tensão de alimentação 1,8 V ~ 3,8 V

Faixa de temperatura de trabalho: -40 °C ~ +85 °C



Periféricos ricos:

ADC

DAC

UART

IPS

I²C

I²S

RTC

Módulos multiprotocolo TI SimpleLink série CC2652P
Número da peça RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
foto Módulo multiprotocolo CC2652P7 RF-BM-2652P4I Módulo multiprotocolo CC2652P7 RF-BM-2652P4 Módulo multiprotocolo CC2652P RF-BM-2652P3 Módulo CC2652P RF-BM-2652P2I Zigbee Módulo CC2652P RF-BM-2652P2 Zigbee Módulo CC2652P RF-BM-2652P1 Zigbee
CI CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
Essencial ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M0+ de 48 MHz
Antena Interface IPEX/meio furo PCB PCB Interface IPEX/meio furo PCB Interface de meio furo
BATER 152 KB 152 KB 88 KB 88 KB 88 KB 88 KB
Clarão 704 KB 704 KB 352 KB 352 KB 352 KB 352 KB
Protocolos Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas proprietários, pilha SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas proprietários, pilha SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas proprietários, pilha SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas proprietários, pilha SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas proprietários, pilha SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas proprietários, pilha SimpleLink™ TI 15.4 (2,4 GHz)
Fonte de energia 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +20dBm +20dBm +20dBm +20dBm +20dBm +20dBm
Recebendo Sensibilidade -99 dBm a 802.15.4 (2,4 GHz) -104 dBm a 125 kbps PHY codificado em BLE -99 dBm a 802.15.4 (2,4 GHz) -104 dBm a 125 kbps PHY codificado em BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificado em BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificado em BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificado em BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificado em BLE
GPIO 23 23 11 23 23 23
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 180 m @ 1M PHY (antena PCB externa) 240 m @ LE Coded PHY (antena PCB externa) 1200 m @ 802.15.4 (antena externa em bastão de cola) 150 m @ 1M PHY 220 m @ LE Codificado PHY 600 m @ 802.15.4 150 m @ 1M PHY 220 m @ LE Codificado PHY 600 m @ 802.15.4 180 m @ 1M PHY (antena PCB externa) 240 m @ LE Coded PHY (antena PCB externa) 1200 m @ 802.15.4 (antena externa em bastão de cola) 150 m @ 1M PHY 220 m @ LE Codificado PHY 600 m @ 802.15.4 180 m @ 1M PHY (antena PCB externa) 240 m @ LE Coded PHY (antena PCB externa) 1200 m @ 802.15.4 (antena externa em bastão de cola)
Dimensão (mm) 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 24,0 x 16,0 x 2,1 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 25,0 x 16,4 x 2,2
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA
Malha Bluetooth
Longo alcance
2Mbps FÍSICO
AoA/AoD
Protocolo UART N / D N / D N / D N / D N / D N / D
Aplicativo Gateway doméstico inteligente, automação predial Automação residencial, painel de controle de alarme de incêndio (FACP) Detector de fumaça e calor, rastreamento de ativos Automação e controle de fábrica, sistemas de segurança predial Sistemas de segurança, gateway Rede inteligente, redes de sensores sem fio
