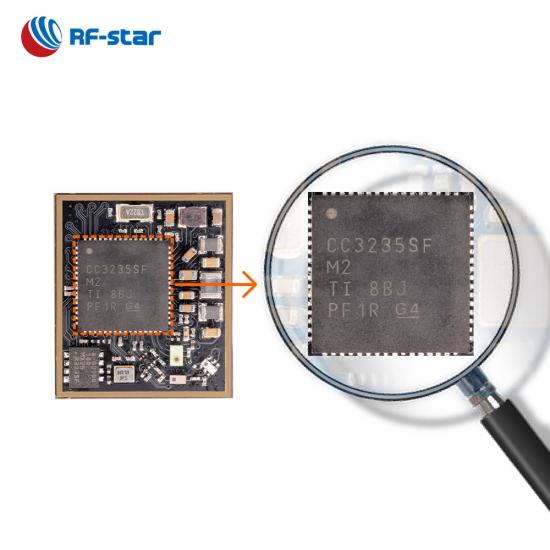

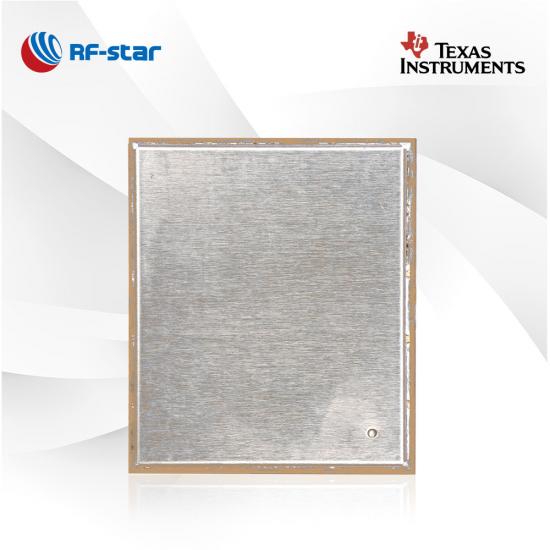

CC3235SF Módulo Wi-Fi de banda dupla de 2,4 GHz e 5 GHz com 1 MB + 4 MB de flash RF-WM-3235B1

  • CC3235SF 2.4 GHz & 5 GHz dual-band WiFi Module
  • CC3235SF 2.4 GHz & 5 GHz dual-band WiFi Module
  • CC3235SF 2.4 GHz & 5 GHz dual-band WiFi Module
  • CC3235SF 2.4 GHz & 5 GHz dual-band WiFi Module
  • CC3235SF 2.4 GHz & 5 GHz dual-band WiFi Module

CC3235SF Módulo Wi-Fi de banda dupla de 2,4 GHz e 5 GHz com 1 MB + 4 MB de flash RF-WM-3235B1

O módulo WLAN RF-WM-3235B1 destina-se ao mercado Wi-Fi de banda dupla. É compatível com pino 2 pinos com TI CC3235MODSF. O flash grande e o tamanho compacto fazem com que o módulo faça um ótimo trabalho em algumas aplicações de altos requisitos.

  • P/N:

    RF-WM-3235B1

  • SoC:

    CC3235SF

  • Processador:

    ARM® Cortex™-M4 at 80 MHz

  • Protocolos:

    Wi-Fi 2.4 GHz, Wi-Fi 5 GHz

  • Freqüência de Trabalho:

    2412 MHz ~ 2472 MHz, 5180 MHz ~ 5825 MHz

  • Pacote (mm):

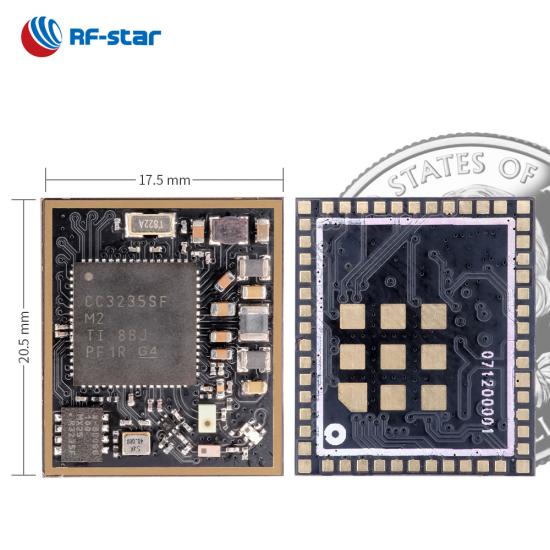

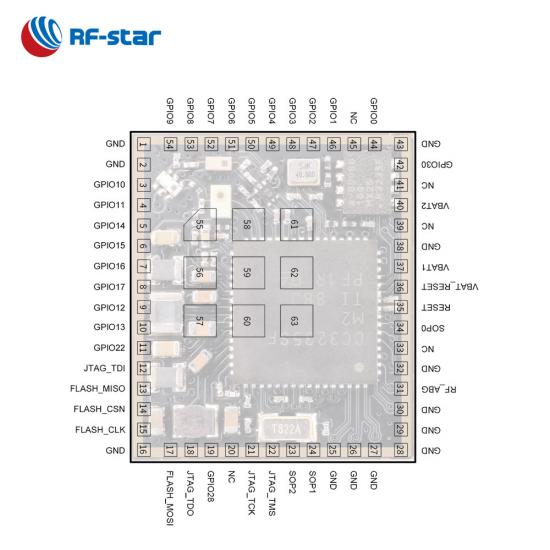

    20.5 × 17.5 × 2.5, 1.27 pitch, 63-pin

  • Recursos:

    802.11 a/b/g/n, IPv4 & IPv6, 16 secure sockets, 4 STA's, 2.4-GHz coexistence, pin-2-pin compatible with TI CC3235MODSF

  • GPIO:

    27

  • Máx. TX Power:

    +18.0 dBm @ 2.4 GHz (1 DSSS), +18.1 dBm @ 5 GHz (6 OFDM)

  • Alcance de transmissão:

    300 m
Inquérito Agora

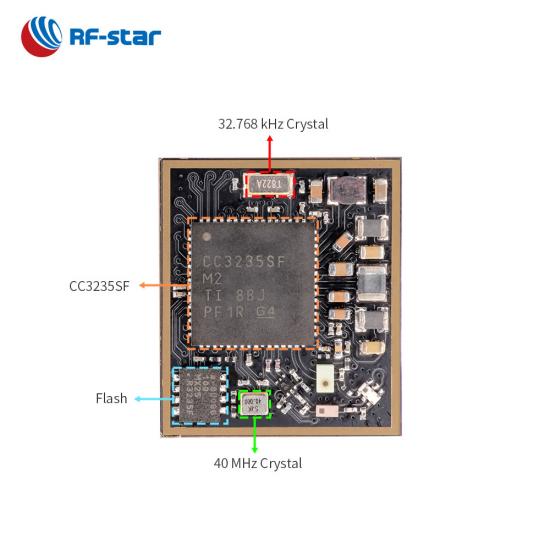

O módulo wlan RF-WM-3235B1 é desenvolvido com base no SoC sem fio TI SimpleLink CC3235SF com o MCU ARM® Cortex™-M4 de alto desempenho. O módulo integra os cristais, um flash incorporado de 1 MB, um flash externo de 4 MB e um combinador de 2,4 GHz e 5 GHz . Este módulo suporta o modo AP (ponto de acesso), modo STA (estação) e modo Wi-Fi Direct (apenas para 2,4 GHz). Seu processador de rede pode executar todas as camadas lógicas de Wi-Fi e Internet. Este subsistema baseado em ROM descarrega completamente o MCU host e inclui um rádio 802.11 a/b/g/n de banda dupla de 2,4 GHz e 5 GHz, banda base e MAC com poderoso mecanismo de criptografia de hardware. O módulo também suporta os seguintes recursos: 802.11a (5 GHz), seleção de antena, até 16 soquetes seguros simultâneos, solicitação de sinal de certificado (CSR), protocolo de status de certificado on-line (OCSP), economia de energia IoT certificada pela Wi-Fi® Alliance recursos (como DMS, proxy ARP e assim por diante), o modo sem host para descarregar transmissões de pacotes de modelo, varredura rápida aprimorada, etc.


Recursos do módulo WLAN TI SimpleLink CC3235SF


- Formulários -

· Medicina e Saúde

· Porta de entrada

· Fechaduras eletrônicas

· Eletrodomésticos

· Acompanhamento de bens

· Infraestrutura de rede

Aplicações do módulo WLAN TI SimpleLink CC3235SF


SoC sem fio:


  • Processador ARM®  Cortex® -M4 de 80 MHz
  • Potência TX:
    • +18,0 dBm a 2,4 GHz (1 DSSS)
    • +18,1 dBm a 5 GHz (6 OFDM)
  • Sensibilidade :
    • -96 dBm a 2,4 GHz (1 DSSS)
    • -92 dBm a 5 GHz (6 OFDM)
  • Memória
    • 1 MB incorporado + 4 MB de flash externo
    • 256 KB de RAM
  • Taxa de transferência do aplicativo  :
    • UDP: 16Mbps
    • TCP: 13Mbps
  • Segurança :
    • WEP
    • WPA™/WPA2™PSK
    • WPA2 Empresarial
    • WPA3™ Pessoal
    • WPA3™ Empresarial



Subsistema de processador de rede Wi -Fi :


  • 802.11a/b/g/n 2,4 GHz e 5 GHz
  • Modos:
    • Ponto de acesso (AP)
    • Estação (STA)
    • Wi-Fi Direct ®  (suportado apenas em 2,4 GHz)
  • Protocolos de Internet e aplicativos:
    • Servidor HTTPs, mDNS, DNS-SD, DHCP
    • Pilha TCP/IP IPv4 e IPv6
    • 16 soquetes BSD (TLS v1.2 e SSL 3.0 totalmente protegidos)

Recursos de segurança multicamadas:


  • Ambientes de execução separados
  • Segurança de rede
  • Identidade e chave do dispositivo
  • Mecanismos criptográficos aceleradores de hardware (AES, DES, SHA/MD5, CRC)
  • Segurança do sistema de arquivos (criptografia, autenticação, controle de acesso)
  • Programação segura inicial
  • Detecção de violação de software
  • Modo de segurança
  • Solicitação de assinatura de certificado (CSR)
  • Par de chaves exclusivo por dispositivo



Faixa de operação:


  • Faixa de tensão de alimentação 2,1 V ~ 3,6 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C
  • Frequência F : 2.412 MHz ~ 2.472 MHz, 5.180 MHz ~ 5.825 MHz


Periféricos ricos:


  • Câmera paralela
  • McASP
  • I²S
  • SD /MMC
  • VOCÊ ARTE
  • IPS
  • I²C
  • PWM
  • ADC


Módulos Wi-Fi da série TI CC32xx
Número da peça RF-WM-3235B1S RF-WM-3235A1S RF-WM-3235B1 RF-WM-3235A1 RF-WM-3220B1 RF-WM-3200B3 RF-WM-3200B1
foto
CI CC3235S CC3235S CC3235SF CC3235SF CC3220SF CC3200 CC3200
Essencial ARM® Cortex®-M4 de 80 MHz ARM® Cortex®-M4 de 80 MHz ARM® Cortex®-M4 de 80 MHz ARM® Cortex®-M4 de 80 MHz ARM® Cortex®-M4 de 80 MHz ARM® Cortex®-M4 de 80 MHz ARM® Cortex®-M4 de 80 MHz
Antena Almofada PCB/Almofada Almofada PCB/Almofada Chip/IPEX/Almofada Almofada Chip/IPEX/Almofada
BATER 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Clarão 4 MB (módulo incorporado) 4 MB (módulo incorporado) 1 MB (IC incorporado) 4 MB (módulo incorporado) 1 MB (IC incorporado) 4 MB (módulo incorporado) 1 MB (IC incorporado) 4 MB (módulo incorporado) 1 MB (módulo incorporado) 1 MB (módulo incorporado)
Protocolos 802.11a/b/g/n: 2,4 GHz e 5 GHz 802.11a/b/g/n: 2,4 GHz e 5 GHz 802.11a/b/g/n: 2,4 GHz e 5 GHz 802.11a/b/g/n: 2,4 GHz e 5 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz
Fonte de energia 2,7 V ~ 3,6 V, recomendado para 3,3 V 2,7 V ~ 3,6 V, recomendado para 3,3 V 2,7 V ~ 3,6 V, recomendado para 3,3 V 2,7 V ~ 3,6 V, recomendado para 3,3 V 2,7 V ~ 3,6 V, recomendado para 3,3 V 2,7 V ~ 3,6 V, recomendado para 3,3 V 2,7 V ~ 3,6 V, recomendado para 3,3 V
Frequência Desligamento: 1 µA Hibernação: 4,5 µA Suspensão profunda de baixo consumo de energia (LPDS): 120 µA Inativo conectado (MCU em LPDS): 710 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 223 mA Desligamento: 1 µA Hibernação: 4,5 µA Suspensão profunda de baixo consumo de energia (LPDS): 120 µA Inativo conectado (MCU em LPDS): 710 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 223 mA Desligamento: 1 µA Hibernação: 4,5 µA Suspensão profunda de baixo consumo de energia (LPDS): 120 µA Inativo conectado (MCU em LPDS): 710 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 223 mA Desligamento: 1 µA Hibernação: 4,5 µA Suspensão profunda de baixo consumo de energia (LPDS): 120 µA Inativo conectado (MCU em LPDS): 710 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 223 mA Desligamento: 1 µA Hibernação: 4,5 µA Suspensão profunda de baixo consumo de energia (LPDS): 135 µA Inativo conectado (MCU em LPDS): 710 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 223 mA Hibernação: 4,0 µA Sono profundo de baixo consumo de energia (LPDS): 250 µA Inativo conectado (MCU em LPDS): 825 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 229 mA Hibernação: 4,0 µA Sono profundo de baixo consumo de energia (LPDS): 250 µA Inativo conectado (MCU em LPDS): 825 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 229 mA
Máx. Potência TX +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18 dBm a 1 DSSS +14,5 dBm a 54 OFDM +18 dBm a 1 DSSS +14,5 dBm a 54 OFDM +18 dBm a 1 DSSS +14,5 dBm a 54 OFDM
Recebendo Sensibilidade -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 1 DSSS -74,0 dBm a 54 OFDM -96 dBm a 1 DSSS -74,0 dBm a 54 OFDM -96 dBm a 1 DSSS -74,0 dBm a 54 OFDM
Segurança WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine: (AES, DES, SHA/MD5, CRC) Segurança pessoal e empresarial WPA2: WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise (802.1x), Crypto Engine: AES, DES, 3DES, SHA2, MD5, CRC e Checksum; Soquetes Seguros (SSLv3, TLS1.0, TLS1.1, TLS1.2) Motor criptográfico: AES, DES e 3DES, SHA2 e MD5, CRC e Checksum Motor criptográfico: AES, DES e 3DES, SHA2 e MD5, CRC e Checksum
Periférico PWM, UART, I2S, I2C, SPI, SD, ADC, interface paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface paralela de 8 bits PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, interface de câmera paralela de 8 bits PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, interface de câmera paralela de 8 bits
GPIO 27 27 27 27 27 27 27
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃
Faixa de transmissão 200 m (antena PCB externa) 150 metros 200 m (antena PCB externa) 150 metros 100 m (antena de chip) 200 m (antena PCB externa) 100 m (antena de chip)
Dimensão (mm) 20,5 x 17,5 x 1,7 25,0 x 20,5 x 2,3 20,5 x 17,5 x 1,7 25 x 20,5 x 2,3 31,0 x 20,0 x 2,3 20,5 x 17,5 x 2,3 31,0 x 20,0 x 2,3
Pacote LGA LGA LGA LGA Meio furo com passo de 1,27 mm LGA Meio furo com passo de 1,27 mm
Funções Wi-Fi de dupla frequência, 5G de baixo consumo de energia, compatível com TI CC3232MODS Wi-Fi de dupla frequência, 5G de baixo consumo, compatível com TI CC3232MODAS Wi-Fi de dupla frequência, 5G de baixo consumo de energia, compatível com TI CC3232MODSF Wi-Fi de dupla frequência, 5G de baixo consumo, compatível com TI CC3232MODASF Vários modos de saída de antena Menor consumo de energia, compatível com TI CC3200MOD Menor consumo de energia, suporte a comandos AT
