RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

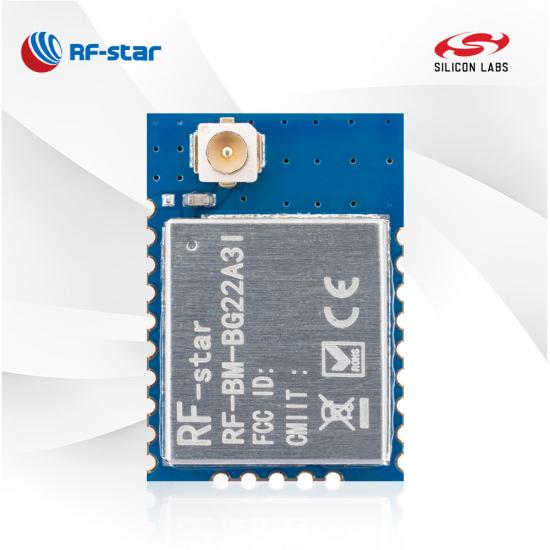

Módulo BLE5.2 EFR32BG22 RF-BM-BG22A3I

RF-BM-BG22A3I é um módulo Bluetooth 5.2 Low Energy desenvolvido para a eficiência energética líder do setor que pode estender a vida útil mais longa de uma bateria de célula tipo moeda. Este módulo mestre-escravo BLE possui o melhor consumo de energia ultrabaixo da categoria. Os recursos poderosos habilitam o módulo com recursos de localização de direção Bluetooth. Comece o desenvolvimento do seu produto com o módulo RF-BM-BG22A3I EFR32BG22C224 BLE.

P/N:
RF-BM-BG22A3I
SoC:
EFR32BG22C224F512GM32-C
Processador:
32-bit 76.8 MHz ARM® Cortex®-M33
Protocolos:
Bluetooth 5.2 low energy, Bluetooth Direction Finding
Freqüência de Trabalho:
2402 MHz ~ 2480 MHz
Pacote (mm):

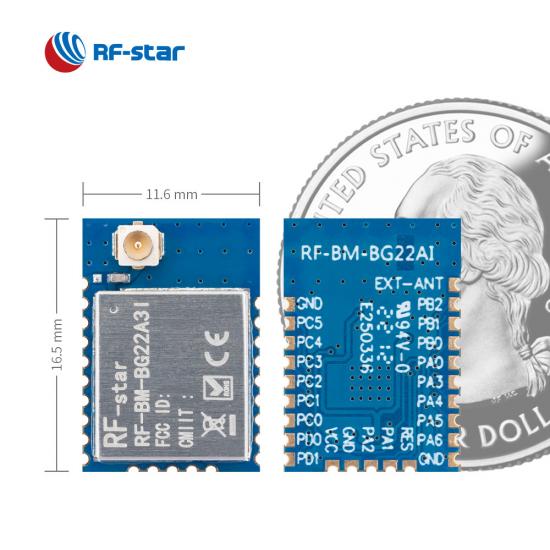

16.5 × 11.6 × 2.10, half-hole, 1.27 pitch, 24-pin
Recursos:
AoA/AoD, Bluetooth Mesh Low Power Node, 2.4 GHz proprietary
GPIO:
18
Máx. TX Power:
6 dBm
Alcance de transmissão:
80 m

Inquérito Agora

RF-BM-BG22A3I é um módulo RF baseado em EFR32BG22C224F512GM32-C , um dos SoCs da família Gecko da Silicon Labs , com núcleo ARM® Cortex®-M33 de 32 bits com frequência operacional máxima de 76,8 MHz. Ele integra um cristal de 38,4 MHz, um casamento, um casamento de antena e um filtro passa-baixa. Ele suporta BLE 5.2 de baixa energia, malha BLE, AoA / AoD e proprietário e pode ser pré-programado com um protocolo de comunicação de interface serial para programação simples. Também possui uma gama de interfaces analógicas e digitais como PRS, ADC, UART, SPI, I2C, PWM, ISO 7816, IrDA, I2S, EUART e PDM. Possui baixo consumo de energia, tamanho compacto, distância de conexão robusta e confiabilidade rígida. Um PA integrado no chip permite que o módulo alcance até 6 dBm de potência TX. RF-BM-BG22A3I é compatível com pino 2 pinos com BG22A1I .

RF-BM-BG22A3I é um novo produto otimizado a partir do RF-BM-BG22A3 . Possui antena IPEX para alcançar um maior alcance de transmissão.

Módulo EFR32BG22 BLE5.2 RF-BM-BG22A3I

· Diversas funções: mestre, escravo, mestre-escravo, Beacon

· Função multi-conexão: Até 7 salvas e 1 master

· Taxa de transmissão transparente estável: até 50 kB/s

· Taxa de dados: 1 Mbps, 2 Mbps

· Recursos: OTA, autenticação

· Pacote de transmissão estendido

· Longo alcance

Funções do módulo EFR32BG22 BLE5.2 RF-BM-BG22A3I

Recursos relacionados:

Módulo Bluetooth RFstar BG22A1 capacita a indústria de BMS

SoC sem fio:

^ARM® Cortex® ^-M33 de 32 bits e 38,4 MHz
Potência TX: -28 dBm a 0 dBm
Sensibilidade a 1 Mbit/s GFSK: -98,9 dBm
Memória

Flash de 352kB
32 KB de RAM

Taxa de dados: 1 Mbps, 2 Mbps

Formato de modulação suportado

(G)FSK com modelagem totalmente configurável
OQPSK DSSS
(G)MSK

Suporte a protocolo

Bluetooth de baixa energia (Bluetooth 5.2)
Localização de direção usando ângulo de chegada (AoA) e ângulo de partida (AoD)
Nó de baixa potência de malha Bluetooth
Proprietário

Consumo atual:

3,02 μA no modo de suspensão
55,84 μA em ciclo de transmissão de 200 ms
90,58 μA em ciclo de conexão de 30 ms

Faixa de operação:

Faixa de tensão de alimentação 1,7 V ~ 3,6 V
Faixa de temperatura de trabalho: -40 °C ~ +85 °C

Periféricos ricos:

ADC de 16 bits
18 GPIOs
DMA
DM _
PRS
EUART
I²C
RTC _
Cão de guarda
UART/SPI/SmartCard (ISO 7816)/IrDA/I2S

RF-BM-BG22A3(I) Folha de dados de hardware V1.3_20230526

Módulos BLE da série Gecko sem fio Silicon Labs EFR32BG22
Número da peça	RF-BM-BG22C3	RF-BM-BG22B1	RF-BM-BG22A3I	RF-BM-BG22A3	RF-BM-BG22A1I	RF-BM-BG22A1
foto
CI	EFR32BG22C224F512GM32-C	EFR32BG22C112F352GM32-C	EFR32BG22C224F512GM32-C	EFR32BG22C224F512GM32-C	EFR32BG22C112F352GM32-C	EFR32BG22C112F352GM32-C
Essencial	76,8 MHz ARM® Cortex®-M33	38,4 MHz ARM® Cortex®-M33	76,8 MHz ARM® Cortex®-M33	76,8 MHz ARM® Cortex®-M33	38,4 MHz ARM® Cortex®-M33	38,4 MHz ARM® Cortex®-M33
Antena	Interface chip/meio furo	PCB	Interface IPEX/meio furo	Interface PCB/meio furo	Interface IPEX/meio furo	Interface PCB/meio furo
BATER	32 KB	32 KB	32 KB	32 KB	32 KB	32 KB
Clarão	512 KB	512 KB	512 KB	512 KB	352 KB	352 KB
Protocolos	BLE5.3, proprietário	BLE5.3, proprietário	BLE5.3, proprietário	BLE5.3, proprietário	BLE5.3, proprietário	BLE5.3, proprietário
Fonte de energia	2,2 V ~ 3,8 V, recomendado para 3,3 V	2,2 V ~ 3,8 V, recomendado para 3,3 V	2,2 V ~ 3,8 V, recomendado para 3,3 V	2,2 V ~ 3,8 V, recomendado para 3,3 V	2,2 V ~ 3,8 V, recomendado para 3,3 V	2,2 V ~ 3,8 V, recomendado para 3,3 V
Frequência	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz
Máx. Potência TX	+6dBm	0dBm	+6dBm	+6dBm	0dBm	0dBm
Recebendo Sensibilidade	-106,7 dBm (125 kbps GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)	-98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)	-106,7 dBm (125 kbps GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)	-106,7 dBm (125 kbps GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)	-98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)	-98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)
GPIO	12	10	18	18	18	18
Temperatura de trabalho	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Temperatura de armazenamento	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Faixa de transmissão	Antena chip 40 m @ 1M PHY 80 m @ LE CODE	80 metros	Antena PCB externa 150 m @ 1M PHY 280 m @ LE CODE	120 m @ 1M PHY 240 m @ LE CODE	200 m (antena PCB externa)	90m @ 1M FÍSICO
Dimensão (mm)	8x8x1,82	16,5 x 11,6 x 2,06	16,5 x 11,6 x 2,06	16,5 x 11,6 x 2,06	16,5 x 11,6 x 2,06	16,5 x 11,6 x 2,06
Pacote	Meio furo com passo de 1,27 mm	Meio furo com passo de 1,27 mm	Meio furo com passo de 1,27 mm	Meio furo com passo de 1,27 mm	Meio furo com passo de 1,27 mm	Meio furo com passo de 1,27 mm
OTA	√	√	√	√	√	√
Malha Bluetooth	LPN	×	LPN	LPN	×	×
Longo alcance	√	×	√	√	×	×
2Mbps FÍSICO	√	√	√	√	√	√
AoA/AoD	√	×	√	√	×	×
Protocolo UART	Mestre-escravo simultaneamente, Mestre-escravo	Mestre-escravo simultaneamente, Mestre-escravo	Mestre-escravo simultaneamente, Mestre-escravo	Mestre-escravo simultaneamente, Mestre-escravo	Mestre-escravo simultaneamente, Mestre-escravo	Mestre-escravo simultaneamente, Mestre-escravo
Funções	Dimensão ultrapequena, viável para antenas externas	Dimensão menor, alto custo-benefício	Adequado para aplicações complexas	Suporte AoA/AoD	Adequado para aplicações complexas	Alto custo-benefício
