RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

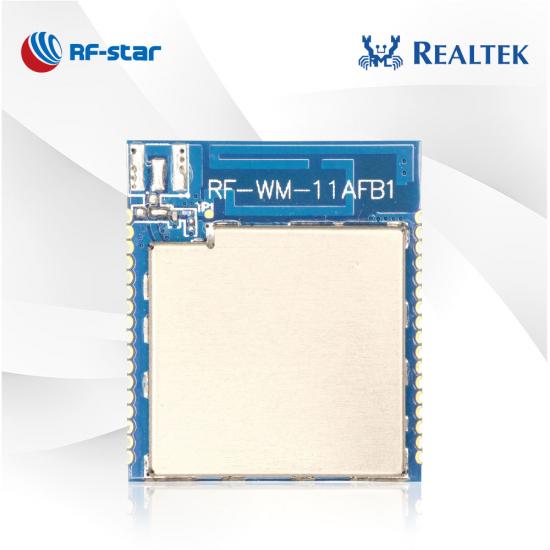

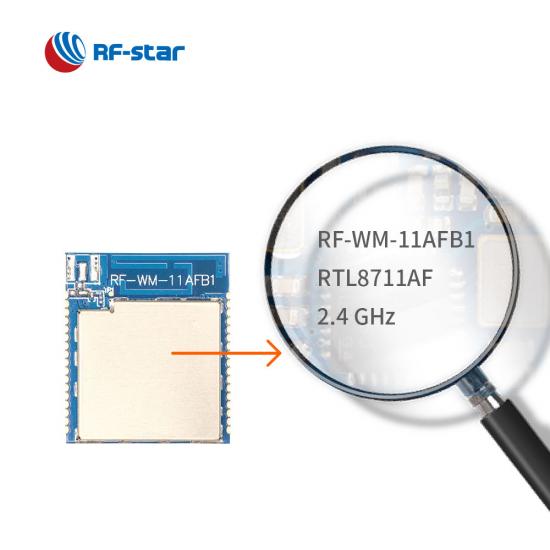

Módulo Wi-Fi WLAN RealTek RTL8711AF RF-WM-11AFB1

RF-WM-11AFB1 é um módulo Wi-Fi voltado para mercados de baixo consumo de energia. O módulo com recursos ricos o torna popular nas aplicações da Internet das Coisas.

P/N:
RF-WM-11AFB1
SoC:
RTL8711AF
Processador:
ARM® Cortex™-M3 (up to 166 MHz)
Protocolos:
2.4 GHz 1T1R 802.11 b/g/n up to 150 Mbps; 20 MHz and 40 MHz
Freqüência de Trabalho:
2401 MHz ~ 2484 MHz
Pacote (mm):

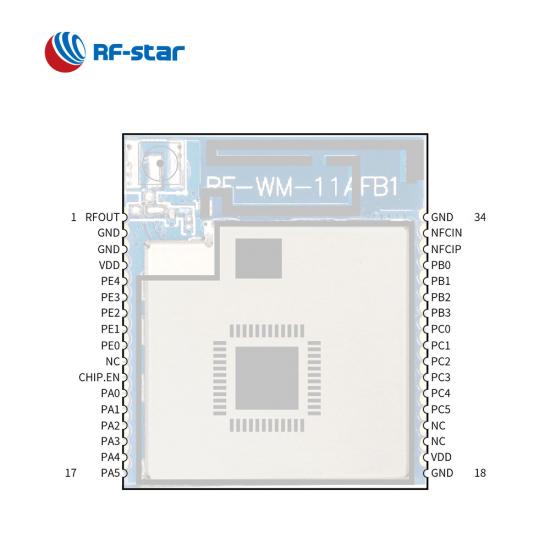

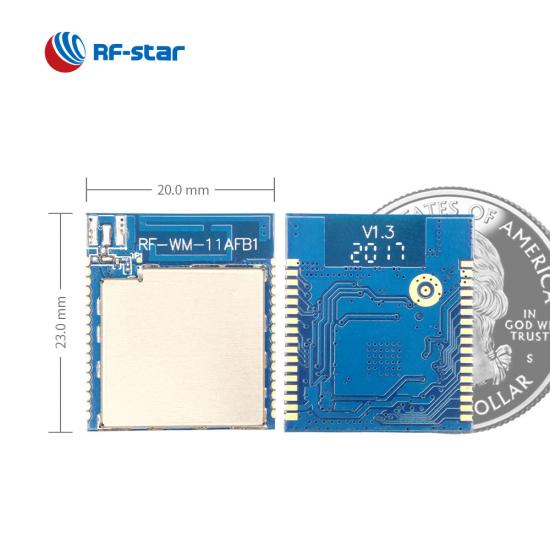

23.0 × 20.0 × 2.4, half-hole, 1.27 pitch, 33-pin
Recursos:
Three RF output modes of PCB, IPEX and half-hole
GPIO:
21
Máx. TX Power:
+17 dBm (11 Mbps @ CCK)
Alcance de transmissão:
300 m

Inquérito Agora

RF-WM-11AFB1 é um módulo sem fio baseado em Realtek RTL8711AF . O módulo integra WLAN MAC, uma banda base WLAN/RF e funções NFC com capacidade 1T1R. Seu MCU principal ARM® Cortex™-M3 de 166 MHz e os maiores recursos ROM/RAM/flash possibilitam lidar com uma grande quantidade de dados. Sua opção de RF permite que o módulo em aplicações tenha a chance de atingir diferentes faixas e reduzir o trabalho de desenvolvimento de RF do produto final. O módulo wifi também suporta transmissão de porta serial e comandos AT para definir os parâmetros. O protocolo suporta modo AP, modo Estação (STA) e modo AP+Estação .

Módulo Wi-Fi WLAN RTL8711AF RF-WM-11AFB1

Processador poderoso

Até 166 MHz ARM® Cortex™-M3 faz com que o módulo Wi-Fi tenha um bom desempenho em vários setores.

Periféricos ricos

SDIO, UART, SPI, I2S, I2C, PWM, PCM estão disponíveis.

Vários protocolos

2,4 GHz 1T1R 802.11 b/g/n, 72,2 Mbps de recepção e transmissão de taxa PHY usando largura de banda de 20 MHz, 150 Mbps de recepção e transmissão de taxa PHY usando largura de banda de 40 MHz.

Alta seguranca

Fornece computação de baixo SW e criptografia de alto desempenho, algoritmos de autenticação suportados: MD5, SHA-1, SHA-2 (SHA-224/SHA-256), HMAC-MD5, HMAC-SHA1, HMAC-SHA2 e mecanismos de criptografia/descriptografia .

Modos de saída de RF flexíveis

Três modos de saída RF de PCB, IPEX e pino RF de meio furo podem satisfazer qualquer necessidade.

- Funções normais -

Modo AP: Modo STA:

· SSID e senha predefinidos · Digitalize o ponto de acesso

· Soquete opcional: servidor UDP ou servidor TDP · Conecte-se ao ponto de acesso especificado

SoC sem fio:

Processador ^ARM® Cortex® ^-M3 de 166 MHz
Potência TX:

+17 dBm (IEEE 802.11 B, 11 Mbps @ CCK)
+ 13,5 dBm (IEEE 802.11 G, 54 Mbps @ OFDM)
+ 13,5 dBm (IEEE 802.11 N, HT20 @ MCS7)
+ 13,5 dBm (IEEE 802.11 N, HT40 @ MCS7)

Sensibilidade :

-82 dBm (IEEE 802.11 B, 11 Mbps @ CCK)
-69 dBm (IEEE 802.11G, 54 Mbps @ OFDM)
-66 dBm (IEEE 802.11 N, HT20 @ MCS7)
-63 dBm (IEEE 802.11 N, HT40 @ MCS7)

Memória

Flash de 1MB
512 KB de RAM
ROM de 1 MB

Taxa de dados :

Taxa PHY de 72,2 Mbps (@ largura de banda de 40 MHz)
Taxa PHY de 150 Mbps (@ largura de banda de 20 MHz)

Segurança :

WEP, WPA, WPA2, WPS
Mecanismo de segurança: MD5, SHA-1, SHA2-256, DES, 3DES, AES

Certificado :

RoHS

Padrões suportados:

WLAN compatível com 802.11b/g/n
Aprimoramento de QoS 802.11e (WMM)
802.11i (WPA, WPA2). Serviços de autenticação de chave aberta, compartilhada e de chave pareada
Suporte Wi-Fi WPS
Suporte direto Wi-Fi
Protocolo TCP/IP leve

Faixa de operação:

Faixa de tensão de alimentação 3,0 V ~ 3,6 V
Faixa de temperatura de trabalho: -40 °C ~ +85 °C
Frequência F : 2.401 MHz ~ 2.484 MHz

Periféricos ricos:

SDIO
VOCÊ ARTE
S PI
Eu²S _
Eu²C _
N- FC
PWM _

Folha de dados de hardware RF-WM-11AFB1 V1.0_20230525

Módulos Wi-Fi da série Realtek RTL87xx
Número da peça	RF-WM-11AFB1	RF-WM-10AFB1	RF-WM-20CMB1
foto
CI	RTL8711AF	RTL8710AF	RTL8720CM
Essencial	ARM® Cortex®-M3 de 166 MHz	ARM® Cortex®-M3 de 83 MHz	100 MHz Real-M300 KM4
Antena	PCB/IPEX/Meio furo	PCB/IPEX/Meio furo	PCB/IPEX/Meio furo
BATER	SRAM: 512 KB SDRAM: 2 MB	SRAM: 512KB	SRAM: 256 KB PSRAM: 4 MB
Clarão	1 MB (IC incorporado)	1 MB (IC incorporado)	2 MB (Módulo incorporado)
Protocolos	802.11 b/g/n 1x1, 2,4 GHz; Desenvolvimento de QoS 802.11e (WMM); 802.11i (WPA, WPA2)	802.11 b/g/n 1x1, 2,4 GHz; Desenvolvimento de QoS 802.11e (WMM); 802.11i (WPA, WPA2)	802.11 b/g/n 1x1, 2,4 GHz; Desenvolvimento de QoS 802.11e (WMM); 802.11i (WPA, WPA2) BLE4.2
Fonte de energia	2,3 V ~ 3,6 V, recomendado para 3,3 V	2,3 V ~ 3,6 V, recomendado para 3,3 V	2,3 V ~ 3,6 V, recomendado para 3,3 V
Frequência	2,4GHz	2,4GHz	2,4GHz
Máx. Potência TX	11b(11 Mbps@CCK): +17,0 dBm 11g (54 Mbps@OFDM): +13,5 dBm 11n (HT20@MCS7): +13,5 dBm 11n (HT40@MCS7): +13,5 dBm	11b(11 Mbps@CCK): +17,0 dBm 11g (54 Mbps@OFDM): +13,5 dBm 11n (HT20@MCS7): +13,5 dBm 11n (HT40@MCS7): +13,5 dBm	Wi-Fi: 11b(11 Mbps@CCK): +17,0 dBm 11g(54 Mbps@OFDM): +15,0 dBm 11n(72 Mbps@MCS7): +13,0 dBm BLE: +4,5 dBm
Recebendo Sensibilidade	11b(11 Mbps@CCK): -82 dBm 11g (54 Mbps@OFDM): -69 dBm 11n (HT20@MCS7): -66 dBm 11n (HT40@MCS7): -63 dBm	11b(11 Mbps@CCK): -82 dBm 11g (54 Mbps@OFDM): -69 dBm 11n (HT20@MCS7): -66 dBm 11n (HT40@MCS7): -63 dBm	Wi-Fi: 11b(11 Mbps@CCK): -86dBm 11g(54 Mbps@OFDM): -73dBm 11n(72 Mbps@MCS7): -69dBm BLE: -96 dBm
Segurança	Wi-Fi WPA, WPA2, mecanismo de criptografia WPS: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES	Wi-Fi WPA, WPA2, mecanismo de criptografia WPS: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES	Wi-Fi WEP, WPA, WPA2, mecanismo de criptografia WPS: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES
Periférico	UART, SPI, I2C, I2S, SDIO, NFC, PWM, GPIO	UART, SPI, I2C, I2S, SDIO, GPIO	UART, SPI, I2C, I2S, SDIO, PWM, GPIO, GDMA
GPIO	21	21	21
Temperatura de trabalho	-20 ℃ ~ +85 ℃	-20 ℃ ~ +85 ℃	-20 ℃ ~ +85 ℃
Temperatura de armazenamento	-55 ℃ ~ +125 ℃	-55 ℃ ~ +125 ℃	-55 ℃ ~ +125 ℃
Faixa de transmissão	200 m (antena PCB)	200 m (antena PCB)	Wi-Fi: 200 m (antena PCB) BLE: 70 m ((antena PCB)
Dimensão (mm)	23,0 × 20,0 × 2,4	23,0 × 20,0 × 2,4	23,0 × 20,0 × 2,4
Pacote	Meio furo com passo de 1,27 mm	Meio furo com passo de 1,27 mm	Meio furo com passo de 1,27 mm
Funções	Suporte AP/STA, suporte a protocolo de transmissão transparente	Suporte AP/STA, suporte a protocolo de transmissão transparente	Módulo Wi-Fi BLE Combo, suporte ao protocolo de transmissão transparente Wi-Fi
