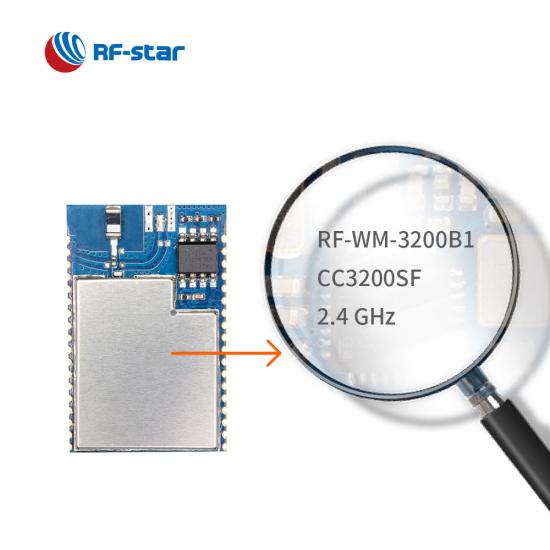

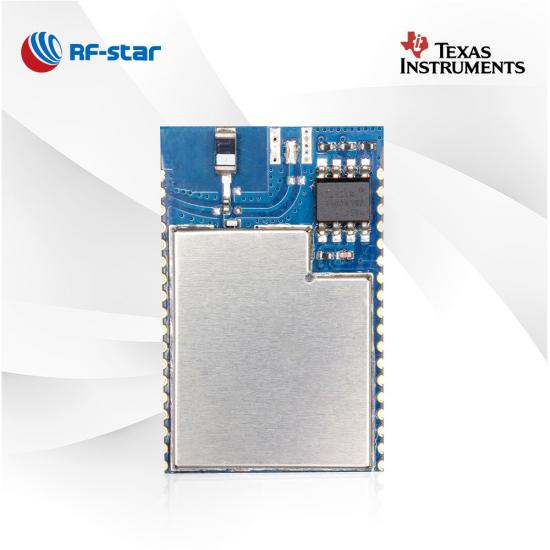

Cortex-M4 MCU CC3200 Módulo WLAN / Wi-Fi RF-WM-3200B1

O módulo Wi-Fi RF-WM-3200B1 funciona na frequência de 2,4 GHz e é voltado para aplicações IoT de baixo consumo de energia.

  • P/N:

    RF-WM-3200B1
  • SoC:

    CC3200
  • Processador:

    ARM® Cortex™-M4 at 80 MHz
  • Protocolos:

    Wi-Fi 2.4 GHz
  • Freqüência de Trabalho:

    2401 MHz ~ 2484 MHz
  • Pacote (mm):

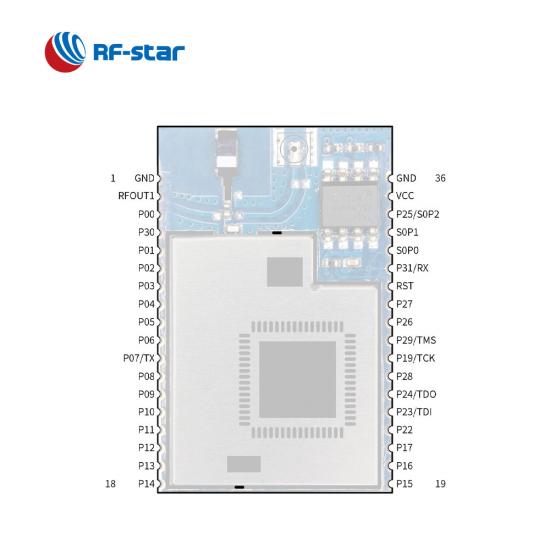

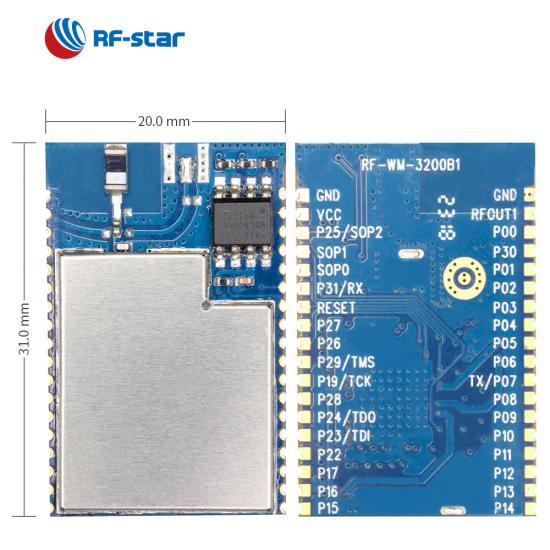

    31.0 × 20.0 × 2.8, half-hole, 1.52 pitch, 36-pin
  • Recursos:

    802.11bgn, IPv4, 2 secure sockets, 1 STA, three RF output modes
  • GPIO:

    27
  • Máx. TX Power:

    +17 dBm (11 Mbps @ CCK)
  • Alcance de transmissão:

    300 m

RF-WM-3200B1 é um módulo Wi-Fi baseado no MCU sem fio TI SimpleLink CC3200 . O módulo integra o MCU ARM® Cortex™-M4 de alto desempenho em IC, os cristais, o filtro e uma opção de modos de saída RF. A alta integração permite ao cliente desenvolver uma aplicação completa com um único módulo. Este módulo WLAN suporta uma série de subsistemas, incluindo rádio 802.11 b/g/n, banda base e MAC com um poderoso mecanismo de criptografia para conexões de Internet rápidas e seguras com criptografia de 256 bits. Ele pode funcionar no modo AP (ponto de acesso), modo STA (estação) e modo Wi-Fi Direct . Os usuários podem usar este módulo para fazer aplicações envolvendo segurança pessoal e empresarial WPA2 e WPS 2.0. O módulo incorporou diversas pilhas para o seu desenvolvimento: pilhas TCP/IP e TLS/SSL, servidor HTTP e vários protocolos de Internet.


Recursos do módulo WLAN TI SimpleLink CC3200


- Formulários -

· Conectividade em nuvem

· Portal de Internet

· Nós sensores de rede IP

· Sistemas de segurança

· AVAC

· Plugue inteligente

Aplicações do módulo WLAN TI SimpleLink CC3200

SoC sem fio:


  • Processador ARM®  Cortex® -M4 de 80 MHz
  • Potência TX:
    • +17 dBm (IEEE 802.11 B, 11 Mbps @ CCK)
    • + 13 dBm (IEEE 802.11G, 54 Mbps @ OFDM)
    • + 12 dBm (IEEE 802.11 N, HT20 @ MCS7)
  • Sensibilidade :
    • -80 dBm (IEEE 802.11 B, 11 Mbps @ CCK)
    • -69 dBm (IEEE 802.11G, 54 Mbps @ OFDM)
    • -67 dBm (IEEE 802.11 N, HT20 @ MCS7)
  • Memória
    • Flash de 1MB
    • 256 KB de RAM
  • Taxa de transferência do aplicativo  :
    • UDP: 16Mbps
    • TCP: 13Mbps
  • Segurança :
    • AES, DES e 3DES
    • SHA2 e MD5
    • CRC e soma de verificação


Subsistema de processador de rede Wi -Fi :


  • Apresentando internet-on-a-chip TM Wi-Fi
  • ARM MCU dedicado
    • Descarrega completamente o protocolo Wi-Fi e de Internet do microcontrolador do aplicativo
  • Protocolos Wi-Fi e Internet em ROM
  • Rádio 802.11 b/g/n, banda base, controle de acesso ao meio (MAC), driver Wi-Fi e suplicante
  • Pilha TCP/IP
    • APIs de soquete BSD padrão da indústria
    • 8 soquetes TCP ou UDP simultâneos
    • 2 soquetes TLS e SSL simultâneos
  • Poderoso mecanismo de criptografia para conexões Wi-Fi e de Internet rápidas e seguras com criptografia AES de 256 bits para conexões TIS e SSL
  •  Modos Estação, AP e Wi-Fi Direct ®
  • Segurança pessoal e empresarial WPA2
  • Gerenciador de conexões SimpleLink para conexões Wi-Fi autônomas e rápidas
  • Tecnologia SmartConfig TM  , modo AP e WPS2 para provisionamento Wi-Fi fácil e flexível

Faixa de operação:


  • Faixa de tensão de alimentação 2,1 V ~ 3,6 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C
  • Frequência F : 2.401 MHz ~ 2.484 MHz


Periféricos ricos:


  • Câmera paralela
  • McASP
  • I²S
  • SD /MMC
  • VOCÊ ARTE
  • IPS
  • I²C
  • PWM
  • ADC


Certificado :


  • R oHS
  • Alcançar


Módulos Wi-Fi da série TI CC32xx
Número da peça RF-WM-3235B1S RF-WM-3235A1S RF-WM-3235B1 RF-WM-3235A1 RF-WM-3220B1 RF-WM-3200B3 RF-WM-3200B1
foto
CI CC3235S CC3235S CC3235SF CC3235SF CC3220SF CC3200 CC3200
Essencial ARM® Cortex®-M4 de 80 MHz ARM® Cortex®-M4 de 80 MHz ARM® Cortex®-M4 de 80 MHz ARM® Cortex®-M4 de 80 MHz ARM® Cortex®-M4 de 80 MHz ARM® Cortex®-M4 de 80 MHz ARM® Cortex®-M4 de 80 MHz
Antena Almofada PCB/Almofada Almofada PCB/Almofada Chip/IPEX/Almofada Almofada Chip/IPEX/Almofada
BATER 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Clarão 4 MB (módulo incorporado) 4 MB (módulo incorporado) 1 MB (IC incorporado) 4 MB (módulo incorporado) 1 MB (IC incorporado) 4 MB (módulo incorporado) 1 MB (IC incorporado) 4 MB (módulo incorporado) 1 MB (módulo incorporado) 1 MB (módulo incorporado)
Protocolos 802.11a/b/g/n: 2,4 GHz e 5 GHz 802.11a/b/g/n: 2,4 GHz e 5 GHz 802.11a/b/g/n: 2,4 GHz e 5 GHz 802.11a/b/g/n: 2,4 GHz e 5 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz
Fonte de energia 2,7 V ~ 3,6 V, recomendado para 3,3 V 2,7 V ~ 3,6 V, recomendado para 3,3 V 2,7 V ~ 3,6 V, recomendado para 3,3 V 2,7 V ~ 3,6 V, recomendado para 3,3 V 2,7 V ~ 3,6 V, recomendado para 3,3 V 2,7 V ~ 3,6 V, recomendado para 3,3 V 2,7 V ~ 3,6 V, recomendado para 3,3 V
Frequência Desligamento: 1 µA Hibernação: 4,5 µA Suspensão profunda de baixo consumo de energia (LPDS): 120 µA Inativo conectado (MCU em LPDS): 710 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 223 mA Desligamento: 1 µA Hibernação: 4,5 µA Suspensão profunda de baixo consumo de energia (LPDS): 120 µA Inativo conectado (MCU em LPDS): 710 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 223 mA Desligamento: 1 µA Hibernação: 4,5 µA Suspensão profunda de baixo consumo de energia (LPDS): 120 µA Inativo conectado (MCU em LPDS): 710 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 223 mA Desligamento: 1 µA Hibernação: 4,5 µA Suspensão profunda de baixo consumo de energia (LPDS): 120 µA Inativo conectado (MCU em LPDS): 710 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 223 mA Desligamento: 1 µA Hibernação: 4,5 µA Suspensão profunda de baixo consumo de energia (LPDS): 135 µA Inativo conectado (MCU em LPDS): 710 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 223 mA Hibernação: 4,0 µA Sono profundo de baixo consumo de energia (LPDS): 250 µA Inativo conectado (MCU em LPDS): 825 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 229 mA Hibernação: 4,0 µA Sono profundo de baixo consumo de energia (LPDS): 250 µA Inativo conectado (MCU em LPDS): 825 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 229 mA
Máx. Potência TX +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18 dBm a 1 DSSS +14,5 dBm a 54 OFDM +18 dBm a 1 DSSS +14,5 dBm a 54 OFDM +18 dBm a 1 DSSS +14,5 dBm a 54 OFDM
Recebendo Sensibilidade -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 1 DSSS -74,0 dBm a 54 OFDM -96 dBm a 1 DSSS -74,0 dBm a 54 OFDM -96 dBm a 1 DSSS -74,0 dBm a 54 OFDM
Segurança WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine: (AES, DES, SHA/MD5, CRC) Segurança pessoal e empresarial WPA2: WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise (802.1x), Crypto Engine: AES, DES, 3DES, SHA2, MD5, CRC e Checksum; Soquetes Seguros (SSLv3, TLS1.0, TLS1.1, TLS1.2) Motor criptográfico: AES, DES e 3DES, SHA2 e MD5, CRC e Checksum Motor criptográfico: AES, DES e 3DES, SHA2 e MD5, CRC e Checksum
Periférico PWM, UART, I2S, I2C, SPI, SD, ADC, interface paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface paralela de 8 bits PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, interface de câmera paralela de 8 bits PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, interface de câmera paralela de 8 bits
GPIO 27 27 27 27 27 27 27
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃
Faixa de transmissão 200 m (antena PCB externa) 150 metros 200 m (antena PCB externa) 150 metros 100 m (antena de chip) 200 m (antena PCB externa) 100 m (antena de chip)
Dimensão (mm) 20,5 x 17,5 x 1,7 25,0 x 20,5 x 2,3 20,5 x 17,5 x 1,7 25 x 20,5 x 2,3 31,0 x 20,0 x 2,3 20,5 x 17,5 x 2,3 31,0 x 20,0 x 2,3
Pacote LGA LGA LGA LGA Meio furo com passo de 1,27 mm LGA Meio furo com passo de 1,27 mm
Funções Wi-Fi de dupla frequência, 5G de baixo consumo de energia, compatível com TI CC3232MODS Wi-Fi de dupla frequência, 5G de baixo consumo, compatível com TI CC3232MODAS Wi-Fi de dupla frequência, 5G de baixo consumo de energia, compatível com TI CC3232MODSF Wi-Fi de dupla frequência, 5G de baixo consumo, compatível com TI CC3232MODASF Vários modos de saída de antena Menor consumo de energia, compatível com TI CC3200MOD Menor consumo de energia, suporte a comandos AT
