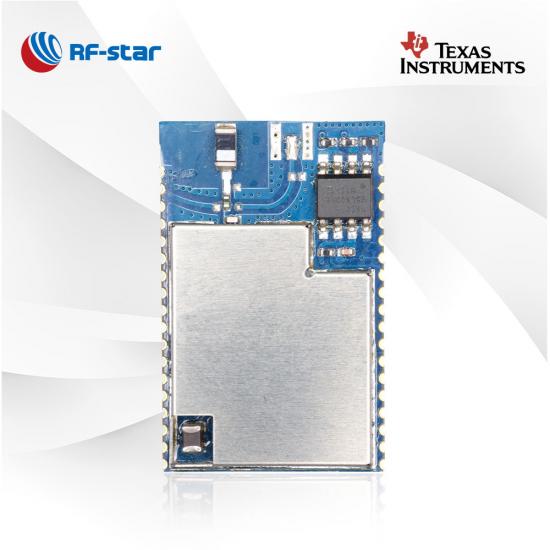

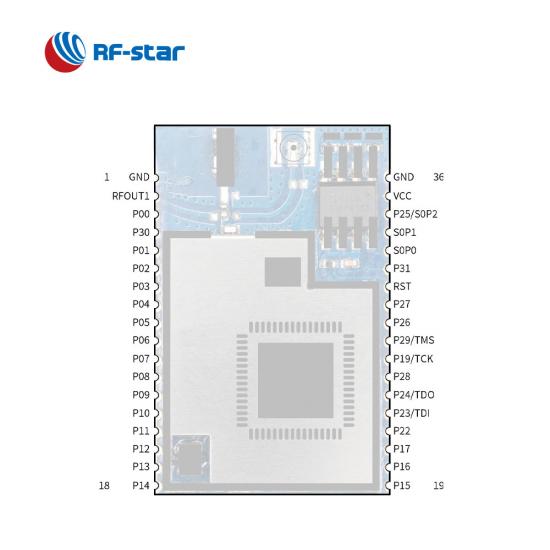

Módulo CC3220SF 2.4G WLAN / Wi-Fi RF-WM-3220B1

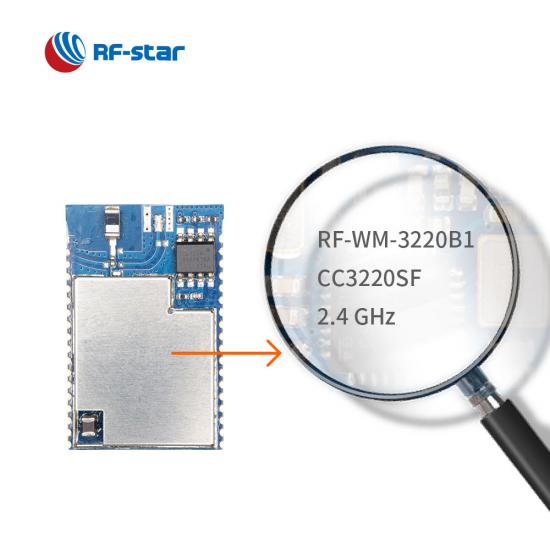

RF-WM-3220B1 é um módulo Wi-Fi de alta segurança. Seus recursos permitem que o módulo WLAN CC3220SF implemente aplicações complicadas e de altos requisitos. Os ricos recursos o tornam popular em dispositivos de última geração.

  • P/N:

    RF-WM-3220B1
  • SoC:

    CC3220SF
  • Processador:

    ARM® Cortex™-M4 at 80 MHz
  • Protocolos:

    Wi-Fi 2.4 GHz
  • Freqüência de Trabalho:

    2412 MHz ~ 2472 MHz
  • Pacote (mm):

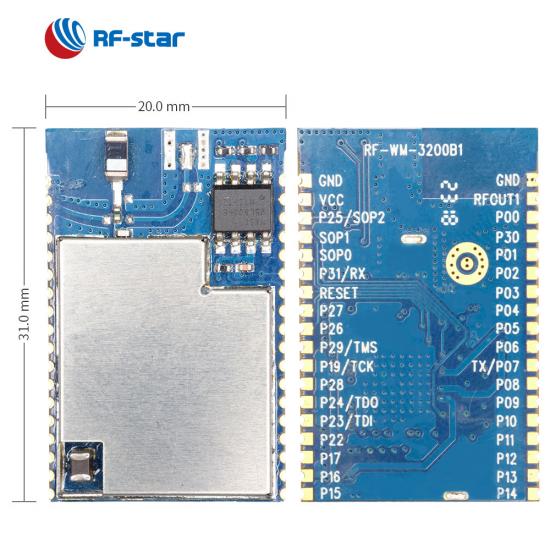

    31.0 × 20.0 × 2.8, 1.52 pitch, 36-pin
  • Recursos:

    802.11bgn, IPv4 & IPv6, 6 secure sockets, 4 STA's
  • GPIO:

    27
  • Máx. TX Power:

    +17 dBm (11 Mbps @ CCK)
  • Alcance de transmissão:

    300 m

RF-WM-3220B1 é um módulo Wi-Fi de 2,4 GHz baseado no SoC sem fio TI SimpleLink CC3220SF com o MCU ARM® Cortex™-M4 de alto desempenho integrado. O módulo integra os cristais, o flash embutido de 1 MB e o flash externo de 4 MB, um filtro, uma correspondência de antena e uma saída de RF opcional para antena de chip, conector IPEX e interface de meio furo. Ele suporta o modo AP (ponto de acesso) com suporte para quatro estações, modo STA (estação) e modo Wi-Fi Direct, e o subsistema baseado em ROM do SoC CC3220SF inclui um rádio 802.11b/g/n, banda base e MAC com um poderoso mecanismo de criptografia. O módulo apresenta gerenciamento otimizado de baixo consumo de energia, segurança de rede aprimorada, identidade de dispositivo e chaves assimétricas, pilha TCP/IP IPv6, até 16 soquetes BSD simultâneos, dos quais 6 são seguros, suporte HTTPS, suporte API RESTful. Todos os recursos o tornam um módulo poderoso em suas aplicações.


Recursos do módulo Wi-Fi CC3220SF 2,4 GHz


- Formulários -

· Video vigilância

· Sistemas de segurança predial

· Campainhas de vídeo

· Sistemas HVAC

· Infraestrutura de rede

· Medicina e Saúde

Aplicações do módulo Wi-Fi CC3220SF 2,4 GHz


SoC sem fio:

  • Processador ARM®  Cortex® -M4 de 80 MHz
  • Potência TX:
    • +17 dBm (IEEE 802.11 B, 11 Mbps @ CCK)
    • + 13 dBm (IEEE 802.11G, 54 Mbps @ OFDM)
    • + 12 dBm (IEEE 802.11 N, HT20 @ MCS7)
  • Sensibilidade :
    • -82 dBm (IEEE 802.11 B, 11 Mbps @ CCK)
    • -70 dBm (IEEE 802.11G, 54 Mbps @ OFDM)
    • -67 dBm (IEEE 802.11 N, HT20 @ MCS7)
  • Memória
    • 1 MB incorporado + 4 MB de flash externo
    • 256 KB de RAM
  • Taxa de transferência do aplicativo  :
    • UDP: 16Mbps
    • TCP: 13Mbps
    • Pico: 72 Mbps
  • Segurança :
    • Recursos de hardware
      • Ambientes de execução separados
      • Identidade do dispositivo
      • Mecanismo de criptografia de hardware para segurança rápida e avançada, incluindo: AES, DES, 3DES, SHA2, MD5, CRC e Checksum
      • Programação segura inicial:
        • Depurar segurança
        • As portas JTAG e Debug estão bloqueadas
      • Segurança Wi-Fi pessoal e empresarial
      • Soquetes seguros (SSLv3, TLS1.0, TSL1.1, TLS1.2)
      • Servidor HTTPS
      • Catálogo de certificados raiz confiáveis
      • Chave pública raiz de confiança da TI
    • Segurança de rede
      • Segurança Wi-Fi pessoal e empresarial
      • Soquetes seguros (SSLv3, TLS1.0, TSL1.1, TLS1.2)
      • Servidor HTTPS
      • Catálogo de certificados raiz confiáveis
      • Chave pública raiz de confiança da TI
    • Proteção IP de software
      • Armazenamento de chaves de segurança
      • Segurança do sistema de arquivos
      • Detecção de violação de software
      • Proteção de clonagem
      • Inicialização segura: valide a integridade e autenticidade do binário de tempo de execução durante a inicialização
    • Aplicativos de rede incorporados executados no processador de rede dedicado
      • Servidor web HTTP/HTTPS com retornos de chamada de usuário dinâmicos
      • mDNS, DNS-SD, servidor DHCP
      • Pingar
    • Mecanismo de recuperação – pode recuperar os padrões de fábrica ou uma imagem de fábrica completa

Subsistema de processador de rede Wi -Fi

  • Modos Wi-Fi:
    • Estação 802.11b/g/n
    • O ponto de acesso (AP) 802.11b/g suporta até quatro estações
    • Cliente Wi-Fi Direct ®  e proprietário do grupo
  • Segurança pessoal e empresarial WPA2: WEP, WPATM / WPA2TM PSK, WPA2 empresarial (802.1x)
  • Pilha TCP/IP IPv4 e IPv6
  • Interfaces de programação de aplicativos (APIs) de soquete BSD padrão da indústria
    • 16 soquetes TCP ou UDP simultâneos
    • 6 soquetes TLS ou SSL simultâneos
  • Endereçamento IP: IP estático, LLA, DHCPv4, DHCPv6 com detecção de endereço duplicado (DAD)
  • Gerenciador de conexões SimpleLink para conexões Wi-Fi autônomas e rápidas
  • Provisionamento Wi-Fi flexível com tecnologia SmartConfig TM , modo AP e opções WPS2
  • Suporte a API RESTful usando o servidor HTTP da Internet



Faixa de operação:


  • Faixa de tensão de alimentação 2,7 V ~ 3,6 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C
  • Frequência F : 2.412 MHz ~ 2.472 MHz


Periféricos ricos:


  • McASP suporta dois canais I²S
  • SD _
  • S PI
  • VOCÊ ARTE
  • I²C
  • PWM
  • ADC
  • Interface do Imageador Síncrono



Certificado :


  • F CC
  • R oHS


Módulos Wi-Fi da série TI CC32xx
Número da peça RF-WM-3235B1S RF-WM-3235A1S RF-WM-3235B1 RF-WM-3235A1 RF-WM-3220B1 RF-WM-3200B3 RF-WM-3200B1
foto
CI CC3235S CC3235S CC3235SF CC3235SF CC3220SF CC3200 CC3200
Essencial ARM® Cortex®-M4 de 80 MHz ARM® Cortex®-M4 de 80 MHz ARM® Cortex®-M4 de 80 MHz ARM® Cortex®-M4 de 80 MHz ARM® Cortex®-M4 de 80 MHz ARM® Cortex®-M4 de 80 MHz ARM® Cortex®-M4 de 80 MHz
Antena Almofada PCB/Almofada Almofada PCB/Almofada Chip/IPEX/Almofada Almofada Chip/IPEX/Almofada
BATER 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Clarão 4 MB (módulo incorporado) 4 MB (módulo incorporado) 1 MB (IC incorporado) 4 MB (módulo incorporado) 1 MB (IC incorporado) 4 MB (módulo incorporado) 1 MB (IC incorporado) 4 MB (módulo incorporado) 1 MB (módulo incorporado) 1 MB (módulo incorporado)
Protocolos 802.11a/b/g/n: 2,4 GHz e 5 GHz 802.11a/b/g/n: 2,4 GHz e 5 GHz 802.11a/b/g/n: 2,4 GHz e 5 GHz 802.11a/b/g/n: 2,4 GHz e 5 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz
Fonte de energia 2,7 V ~ 3,6 V, recomendado para 3,3 V 2,7 V ~ 3,6 V, recomendado para 3,3 V 2,7 V ~ 3,6 V, recomendado para 3,3 V 2,7 V ~ 3,6 V, recomendado para 3,3 V 2,7 V ~ 3,6 V, recomendado para 3,3 V 2,7 V ~ 3,6 V, recomendado para 3,3 V 2,7 V ~ 3,6 V, recomendado para 3,3 V
Frequência Desligamento: 1 µA Hibernação: 4,5 µA Suspensão profunda de baixo consumo de energia (LPDS): 120 µA Inativo conectado (MCU em LPDS): 710 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 223 mA Desligamento: 1 µA Hibernação: 4,5 µA Suspensão profunda de baixo consumo de energia (LPDS): 120 µA Inativo conectado (MCU em LPDS): 710 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 223 mA Desligamento: 1 µA Hibernação: 4,5 µA Suspensão profunda de baixo consumo de energia (LPDS): 120 µA Inativo conectado (MCU em LPDS): 710 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 223 mA Desligamento: 1 µA Hibernação: 4,5 µA Suspensão profunda de baixo consumo de energia (LPDS): 120 µA Inativo conectado (MCU em LPDS): 710 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 223 mA Desligamento: 1 µA Hibernação: 4,5 µA Suspensão profunda de baixo consumo de energia (LPDS): 135 µA Inativo conectado (MCU em LPDS): 710 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 223 mA Hibernação: 4,0 µA Sono profundo de baixo consumo de energia (LPDS): 250 µA Inativo conectado (MCU em LPDS): 825 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 229 mA Hibernação: 4,0 µA Sono profundo de baixo consumo de energia (LPDS): 250 µA Inativo conectado (MCU em LPDS): 825 µA Tráfego RX (MCU ativo): 59 mA Tráfego TX (MCU ativo): 229 mA
Máx. Potência TX +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18 dBm a 1 DSSS +14,5 dBm a 54 OFDM +18 dBm a 1 DSSS +14,5 dBm a 54 OFDM +18 dBm a 1 DSSS +14,5 dBm a 54 OFDM
Recebendo Sensibilidade -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 1 DSSS -74,0 dBm a 54 OFDM -96 dBm a 1 DSSS -74,0 dBm a 54 OFDM -96 dBm a 1 DSSS -74,0 dBm a 54 OFDM
Segurança WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Crypto Engine: (AES, DES, SHA/MD5, CRC) Segurança pessoal e empresarial WPA2: WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise (802.1x), Crypto Engine: AES, DES, 3DES, SHA2, MD5, CRC e Checksum; Soquetes Seguros (SSLv3, TLS1.0, TLS1.1, TLS1.2) Motor criptográfico: AES, DES e 3DES, SHA2 e MD5, CRC e Checksum Motor criptográfico: AES, DES e 3DES, SHA2 e MD5, CRC e Checksum
Periférico PWM, UART, I2S, I2C, SPI, SD, ADC, interface paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interface paralela de 8 bits PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, interface de câmera paralela de 8 bits PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, interface de câmera paralela de 8 bits
GPIO 27 27 27 27 27 27 27
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃
Faixa de transmissão 200 m (antena PCB externa) 150 metros 200 m (antena PCB externa) 150 metros 100 m (antena de chip) 200 m (antena PCB externa) 100 m (antena de chip)
Dimensão (mm) 20,5 x 17,5 x 1,7 25,0 x 20,5 x 2,3 20,5 x 17,5 x 1,7 25 x 20,5 x 2,3 31,0 x 20,0 x 2,3 20,5 x 17,5 x 2,3 31,0 x 20,0 x 2,3
Pacote LGA LGA LGA LGA Meio furo com passo de 1,27 mm LGA Meio furo com passo de 1,27 mm
Funções Wi-Fi de dupla frequência, 5G de baixo consumo de energia, compatível com TI CC3232MODS Wi-Fi de dupla frequência, 5G de baixo consumo, compatível com TI CC3232MODAS Wi-Fi de dupla frequência, 5G de baixo consumo de energia, compatível com TI CC3232MODSF Wi-Fi de dupla frequência, 5G de baixo consumo, compatível com TI CC3232MODASF Vários modos de saída de antena Menor consumo de energia, compatível com TI CC3200MOD Menor consumo de energia, suporte a comandos AT
