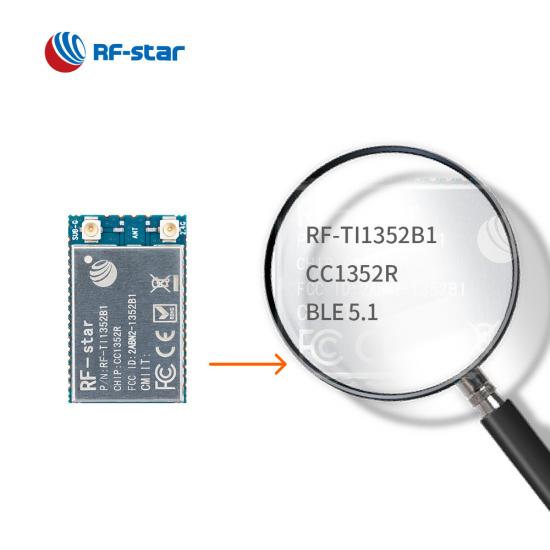

CC1352R Módulo sem fio multiprotocolo Sub-1 GHz e 2,4 GHz RF-TI1352B1

  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands
  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands
  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands
  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands

CC1352R Módulo sem fio multiprotocolo Sub-1 GHz e 2,4 GHz RF-TI1352B1

RF-TI1352B1, baseado em CC1352R, é um módulo sem fio multiprotocolo e multibanda Sub-1 GHz e 2,4 GHz voltado para os mercados de comunicação sem fio de baixa potência e detecção avançada de IoT. RF-TI1352B1 com saída de antena de duas bandas será uma boa escolha para simplificar seu trabalho de design.

  • P/N:

    RF-TI1352B1

  • SoC:

    CC1352R

  • Processador:

    48 MHz ARM® Cortex®-M4F

  • Protocolos:

    IEEE 802.15.4, Wireless M-Bus (T, S, C, N mode), 6LoWPAN, Wi-SUN NWP, Proprietary 2.4 GHz, Amazon Sidewalk, Bluetooth 5.1 Low Energy, Zigbee, Thread, MIOTY

  • Freqüência de Trabalho:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

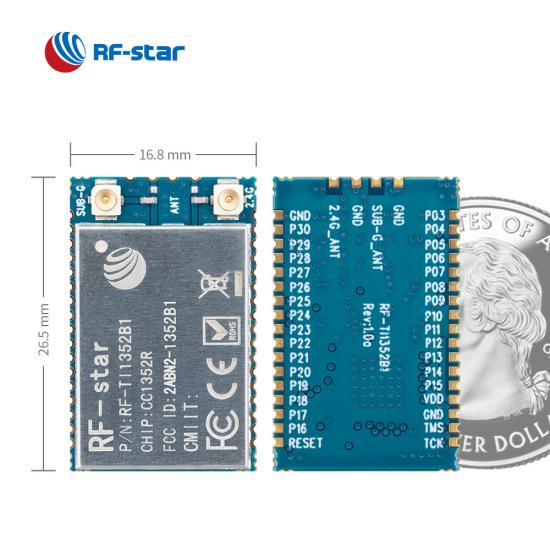

  • Pacote (mm):

    26.5 × 16.8 × 2.2, half-hole, 1.27 pitch, 38-pin

  • Recursos:

    Bluetooth mesh, Border router, Direction finding, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), NCP, OAD, Sleepy end device, Zigbee coordinator, Two IPEX connectors for 2.4 GHz and Sub-1 GHz respectively

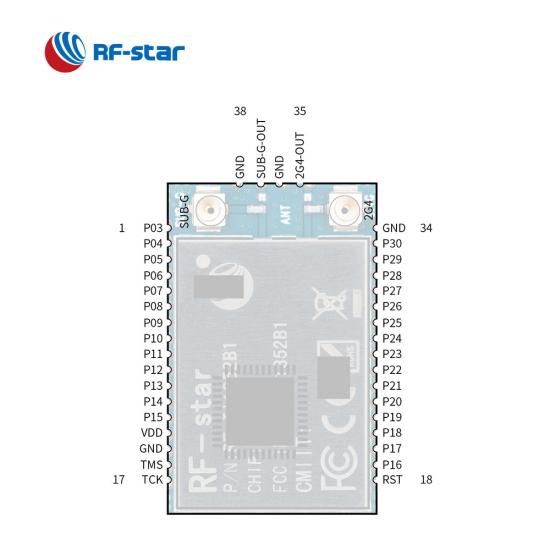

  • GPIO:

    28

  • Máx. TX Power:

    +5 dBm

  • Alcance de transmissão:

    150 m (@BLE), 350 m (@ZigBee), 500 m (@Sub-1 GHz)
Inquérito Agora

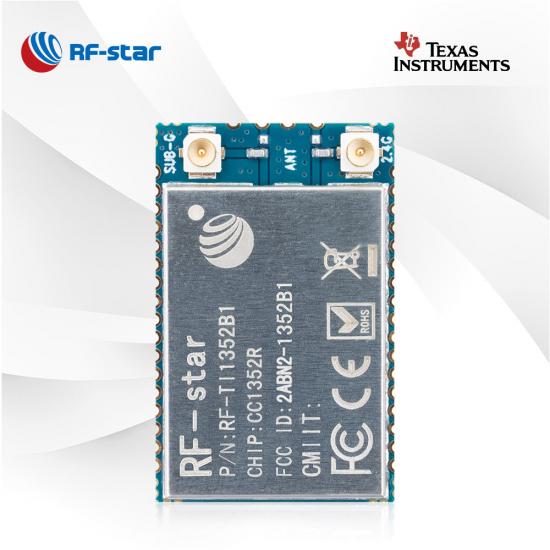

O módulo RF-TI1352B1 é desenvolvido com base no TI CC1352R com um poderoso processador de 48 MHz ARM® Cortex®-M4F. É um módulo multiprotocolo e multibanda que suporta Thread, Zigbee®, Bluetooth® 5.1 Low Energy, IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, sistemas proprietários, incluindo o TI 15.4-Stack (Sub- 1GHz e 2,4GHz). O  módulo Sub 1GHz e 2,4GHz consiste em um cristal de 48 MHz, um cristal de 32,768 kHz, Flash de 352 kB, ROM de 256 kB, um filtro LC e dois conectores IPEX para 2,4 GHz e Sub-1 GHz respectivamente. O conector IPEX e a maior potência TX permitem que o módulo tenha maior possibilidade de atingir um maior alcance de transmissão e obter uma melhor experiência de aplicação. Este poderoso módulo com driver DMM é adequado para uma ampla gama de aplicações, como ponto de venda eletrônico (EPOS), automação e controle de fábrica, sistema de segurança contra incêndio, sistema de segurança industrial, etc.


TI CC1352R Módulo sem fio multiprotocolo e multibanda sub-1 GHz e 2,4 GHz RF-TI1352B1

Dois conectores IPEX

Dois conectores IPEX incorporados no módulo multibanda permitem que ele seja aplicado de forma flexível e extensiva em sistemas de rádio Sub 1GHz e 2,4GHz.

Longo alcance de transmissão

Devido à banda de frequência Sub 1GHz e 2,4 GHz, o módulo RF sem fio pode transmitir sinal para dispositivos mais distantes e é menos suscetível a interferências.

Gerenciador Multiprotocolo Dinâmico

É um módulo RF multiprotocolo compatível com Thread, Zigbee®, Bluetooth® 5.1 Low Energy, Wi-SUN, IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, sistemas proprietários e multiprotocolo simultâneo por meio de um driver DMM.


Protocolo de porta serial

O módulo sem fio CC1352R suporta multiprotocolo Sub 1GHz e 2,4 GHz e pode ser pré-programado com um protocolo de comunicação de interface serial para Thread, ZigBee, BLE5.3 e TI 15.4-Stack (Sub 1GHz).

Recursos relacionados:

Solução sem fio multiprotocolo de banda dupla CC1352R

Sub-1 GHz vs. 2,4 GHz: 7 vantagens

RF-star implementando tecnologia Wi-SUN


SoC sem fio:

  • Processador ARM®  Cortex® -M4F de 48 MHz
  • Potência TX: Até +5 dBm
  • Sensibilidade :
    • -121 dBm @ Sub GHz (modo de longo alcance)
    • -110 dBm @ Sub GHz (50 kbps)
    • -105 dBm @ Bluetooth 5.0 (Le codificado PHY)
  • Memória
    • Flash de 352kB
    • ROM de 256kB
    • SRAM de 8 0kB
  • Taxa de dados :
    • LE 1M FÍSICA
    • LE 2M PHY
    • LE codificado PHY (longo alcance)

Características:

  • IEEE802.15.4
  • M-Bus sem fio (modo T, S, C, N)
  • 6LoWPAN
  • Wi-SUN NWP
  • 2,4 GHz proprietário
  • Calçada Amazônica
  • Bluetooth 5.1 de baixa energia
  • ZigBee
  • Fio
  • MIOTY
  • Malha Bluetooth
  • PCN para localização de direção
  • OAD


Faixa de operação:

  • Faixa de tensão de alimentação 1,8 V ~ 3,8 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C


Periféricos ricos:

  • ADC
  • DAC
  • UART
  • IPS
  • I²C
  • I²S
  • RTC
Módulos Sub-1G Série TI CC131x
Número da peça RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
foto
CI CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Essencial ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz
Antena IPEX Interface de meio furo IPEX Interface IPEX/meio furo Interface IPEX/meio furo PCB Interface de meio furo PCB Interface IPEX/meio furo Interface IPEX/meio furo
BATER 152 KB 88 KB 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Clarão 704 KB 352 KB 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protocolos Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas proprietários, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus sem fio, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas proprietários, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus sem fio, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas proprietários, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modo T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemas proprietários, pilha SimpleLink™ TI 15.4 ( Sub-1 GHz) IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modo T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemas proprietários, pilha SimpleLink™ TI 15.4 ( Sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz)
Fonte de energia 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V
Frequência 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Máx. Potência TX +20dBm +20dBm +14 dBm @ Sub-1 GHz +5 dBm @ 2,4 GHz +13dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
Recebendo Sensibilidade –121 dBm @Sub-1G (modo de longo alcance) –110 dBm a 50 Kbps Sub-1G –104 dBm a 125 kbps LE codificado PHY –121 dBm @Sub-1G (modo de longo alcance) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE codificado PHY –121 dBm @Sub G (modo de longo alcance) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE codificado PHY –121 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 180 m @ 1M PHY (antena PCB externa) 230 m @ LE Coded PHY (antena PCB externa) 1200 m @ 802.15.4 (antena externa em bastão de cola) 1400 m @ Sub-1G (antena externa em bastão de cola) 180 m @ 1M PHY (antena PCB externa) 230 m @ LE Coded PHY (antena PCB externa) 1200 m @ 802.15.4 (antena externa em bastão de cola) 1400 m @ Sub-1G (antena externa em bastão de cola) 120 m @ 1M PHY (antena PCB externa) 180 m @ LE Coded PHY (antena PCB externa) 900 m @ 802.15.4 (antena externa em bastão de cola) 900 m @ Sub-1G (antena externa em bastão de cola) 1000 m (antena externa em bastão de cola) 1000 m (antena externa em bastão de cola) 720 metros 1000 m (antena externa em bastão de cola) 720 metros 1000 m (antena externa em bastão de cola) 1000 m (antena externa em bastão de cola)
Dimensão (mm) 26,5 x 16,8 x 2,2 25,0 x 16,4 x 2,2 26,5 x 16,8 x 2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
Funções M-Bus sem fio, coleta de energia Agricultura inteligente, controle de sensores Rede inteligente, monitoramento e controle industrial Suporte DMM, maior alcance de transmissão Suporte DMM, maior alcance de transmissão Antena PCB integrada Dimensão ultrapequena, viável para antenas externas Pinos de encaixe para fácil incorporação Maior alcance de transmissão Maior alcance de transmissão
