Módulo Bluetooth BLE5.0 de baixa energia TI CC2640R2LRHB RF-BM-4055B1L

  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L
  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L
  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L
  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L
  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L

Módulo Bluetooth BLE5.0 de baixa energia TI CC2640R2LRHB RF-BM-4055B1L

RF-BM-4055B1L é um módulo BLE5.0 econômico. Os desempenhos poderosos permitem que este módulo atinja uma ampla gama de aplicações bem-sucedidas. Escolha o módulo RF-BM-4055B1L CC2640R2L Bluetooth LE como seu modo de comunicação sem fio.

  • P/N:

    RF-BM-4055B1L

  • SoC:

    CC2640R2LRHB

  • Processador:

    ARM® Cortex®-M3

  • Protocolos:

    Bluetooth 5.0 low energy

  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz

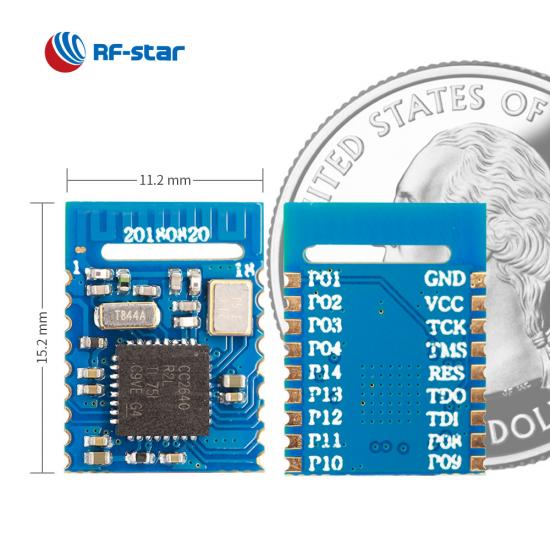

  • Pacote (mm):

    15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin

  • Recursos:

    LE 1M PHY, LE Coded PHY (long range), Advertising extension

  • GPIO:

    13

  • Máx. TX Power:

    +4 dBm

  • Alcance de transmissão:

    80 m
Inquérito Agora

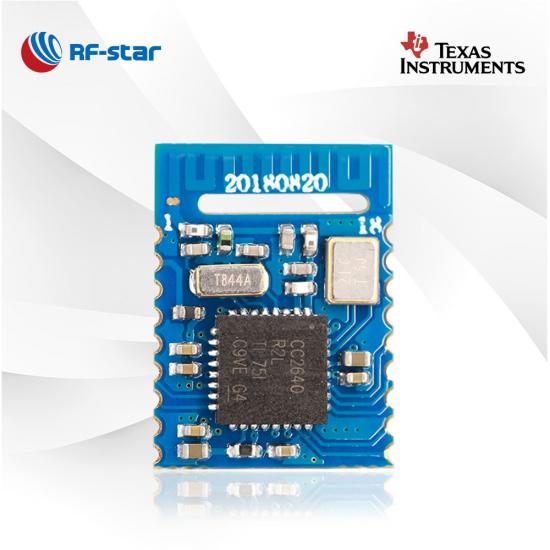

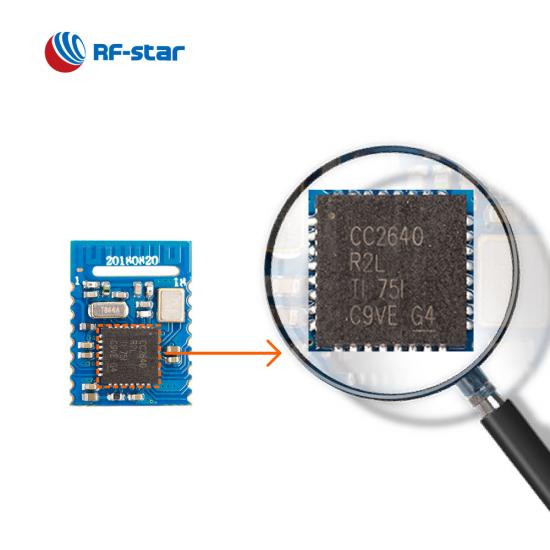

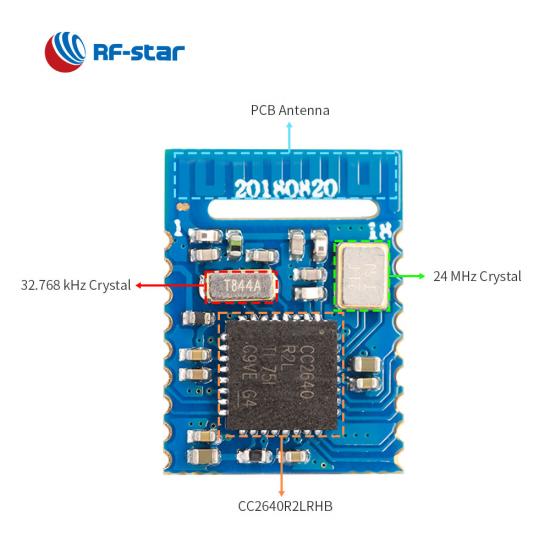

RF-BM-4055B1L é um módulo Bluetooth LE v5.0 projetado com base no SoC Texas Instruments CC2640R2LRHB . O poderoso núcleo ARM Cortex-M3 do CC2640 apresenta o módulo com alta confiabilidade e alto desempenho. Este pequeno módulo Bluetooth integra um cristal de 24 MHz, um cristal de 32,768 kHz, um filtro LC e uma robusta antena PCB integrada. Os periféricos ADC, SPI, I²C, I²S tornam o módulo otimizado para aplicações IoT, como fechaduras inteligentes, HID para jogos, dispositivos médicos e assim por diante. Ele pode ser atualizado com um firmware de transmissão transparente RF-star que permite iniciar o projeto da maneira mais fácil e rápida que desejar.


Módulo Bluetooth 5.0 baseado em TI CC2640R2LRHB


- Protocolo de transmissão transparente  (ponte) BLE 4.2   -

· Diversas funções: escravo, mestre, mestre-escravo

·  Parâmetros ajustáveis : taxa de transmissão, intervalo de conexão, intervalo de transmissão, potência TX…

· Senha de conexão

O módulo CC2640R2L Bluetooth LE suporta funções escravo, mestre, mestre-escravo

Recursos relacionados:

Diferenças entre TI CC2640R2L e CC2640R2F

Destaques dos módulos CC2640R2L MCU e CC2640R2L

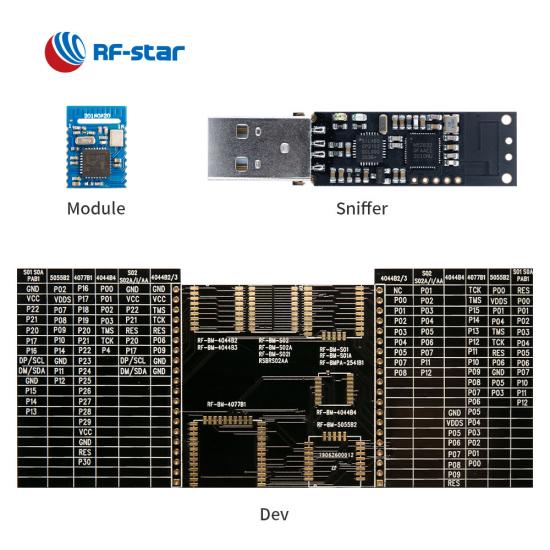

Quadro de anúncios da placa de teste para módulo da série TI (CC2540 CC2541 CC2640)

SoC sem fio:

  • Processador ARM® Cortex®-M3
  • Potência TX: -21 dBm a +5 dBm
  • Sensibilidade no modo BLE: -97 dBm
  • Memória
    • Flash de -128kB
    • SRAM de -28kB
  • Taxa de dados: 1 Mbps, 500 kbps, 125 kbps


Protocolos suportados:

  • Bluetooth 4.2 de baixa energia
  • Bluetooth 5.0 de baixa energia


Consumo atual:

  • 2,71 μA no modo de suspensão
  • 38,11 μA em ciclo de transmissão de 200 ms (desativar o pull-up EN interno)
  • 457,13 μA em ciclo de conexão de 20 ms (desativar o pull-up EN interno)

Faixa de operação:

  • Faixa de tensão de alimentação 1,8 V ~ 3,8 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C


Periféricos ricos:

  • ADC de 12 bits
  • 13 GPIOs
  • IPS
  • I²C
  • I²S
  • RTC
  • UART (CTS/RTS)
  • AES-128


Módulos BLE da série TI CC264x
Número da peça RF-BM-2642B1 RF-BM-4077B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
foto Módulo RF-BM-2642B1 CC2642R BLE Módulo BLE RF-BM-4077B2 CC2640R2F-Q1 Módulo RF-BM-4055B1L CC2640R2LRHB BLE Módulo RF-BM-4077B1L CC2640R2LRGZ BLE Módulo RF-BM-4077B1 CC2640R2FRGZ BLE Módulo RF-BM-4044B5 CC2640R2F BLE Módulo RF-BM-4044B4 CC2640R2F BLE Módulo RF-BM-4044B3 CC2640R2F BLE Módulo RF-BM-4044B2 CC2640R2F BLE
CI CC2642R CC2640R2F-Q1 CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Essencial ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz
Antena PCB PCB PCB PCB PCB Interface chip/meio furo Interface chip/meio furo IPEX PCB
BATER 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Clarão 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protocolos BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
Fonte de energia 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V 1,8 V ~ 3,8 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +5dBm +5dBm +5dBm +5dBm +5dBm +2dBm +2dBm +2dBm +2dBm
Recebendo Sensibilidade -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE codificado PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE codificado PHY
GPIO 31 31 13 31 31 10 10 10 10
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 110 m @ 1M PHY 160 m @ LE Codificado PHY 100 m @ 1M PHY 150 m @ LE Codificado PHY 60 m @ 1M PHY 90 m @ LE Codificado PHY 70 m @ 1M PHY 100 m @ LE Codificado PHY 80 m @ 1M PHY 110 m @ LE Codificado PHY Antena de chip 30 m @ 1M PHY 60 m @ LE codificado PHY Antena de chip 20 m @ 1M PHY 50 m @ LE Coded PHY Antena PCB externa 110 m @ 1M PHY 150 m @ LE Coded PHY 60 m @ 1M PHY 90 m @ LE Codificado PHY
Dimensão (mm) 23,5 x 17,0 x 2,2 23,5 x 17,0 x 2,2 15,2 x 11,2 x 1,7 23,5 x 17,0 x 1,7 23,5 x 17,0 x 1,7 10,5 x 8,5 x 2,0 8,0 x 8,0 x 1,5 15,2 x 11,2 x 2,1 16,6 x 11,2 x 1,7
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA √ √ √ √ √ √ √ √ √
Malha Bluetooth √ × × × × × × × ×
Longo alcance √ √ √ √ √ √ √ √ √
2Mbps FÍSICO √ √ √ √ √ √ √ √ √
AoA/AoD √ √ × × √ √ √ √ √
Protocolo UART Mestre-escravo simultaneamente Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos Senhor de escravos
Funções Alto desempenho anti-interferência Grau AEC-Q100, alto desempenho anti-interferência Alta relação custo-benefício Alta relação custo-benefício 31 GPIOs para mais aplicações disponíveis Dimensão pequena, almofadas duplas Dimensão ultrapequena Viável para antenas externas Alta estabilidade
