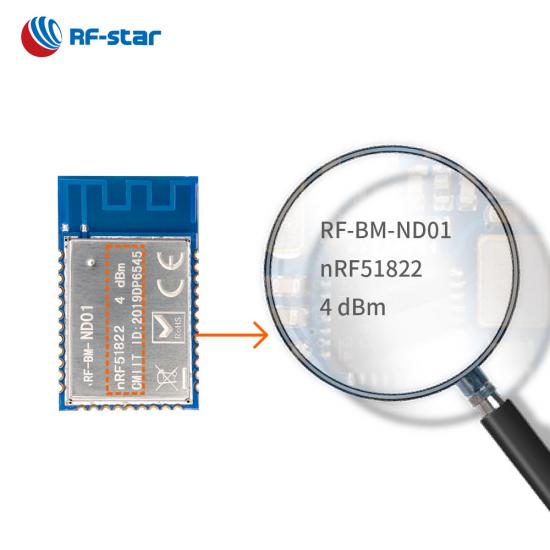

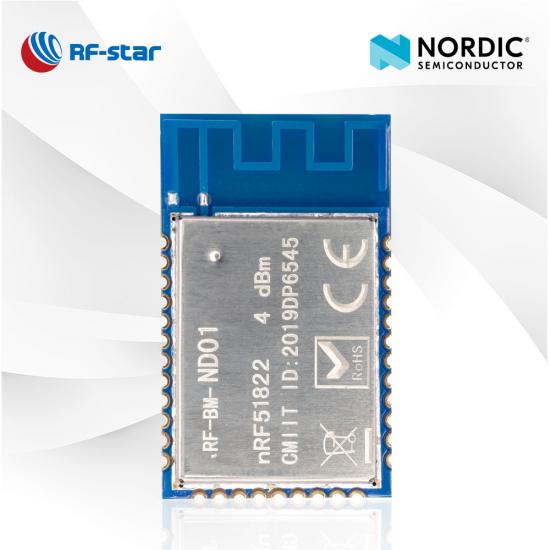

Módulo Bluetooth 4.2 de baixa energia com chip nórdico nRF51822 RF-BM-ND01

RF-BM-ND01 é um módulo Bluetooth 4.2 Low Energy projetado para os requisitos de alta confiabilidade e alto desempenho de produtos IoT alimentados por bateria. Ele atende às necessidades de uma ampla gama de aplicações. Comece seu projeto com o módulo RF-BM-ND01 nRF51822 BLE.

  • P/N:

    RF-BM-ND01
  • SoC:

    nRF51822
  • Processador:

    32-bit ARM® Cortex®-M0 16 MHz
  • Protocolos:

    Bluetooth 4.2 low energy
  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz
  • Pacote (mm):

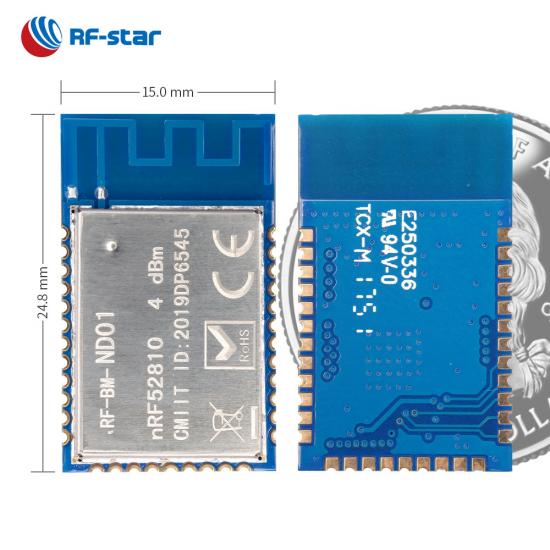

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 33-pin
  • Recursos:

    PCB onboard antenna
  • GPIO:

    29
  • Máx. TX Power:

    +4 dBm
  • Alcance de transmissão:

    100 m

RF-BM-ND01 é um módulo Bluetooth LE 4.2 baseado no Nordic SoC  nRF51822 . Ele contém o processador principal ARM® Cortex®-M0 de 32 bits e 16 MHz e integra um cristal de 16 MHz, um 32,768 kHz opcional, um filtro LC e uma antena PCB robusta integrada. ND01 pode ser pré-programado com SPI mestre/escravo, mestre I²C e UART para programação simples. Este módulo Bluetooth barato apresenta longo alcance de transmissão, alta confiabilidade, baixo consumo de energia e tamanho razoável. O pacote de bastão de carimbo com passo de 1,27 mm é para fácil montagem e design de PCB econômico.


Módulo BLE4.2 com chip nórdico nRF51822 RF-BM-ND01

Periféricos e interfaces ricos

O módulo nRF51822 RF-BM-ND01 possui vários periféricos e interfaces digitais, como UART, SPI e I2C.

Suporte para atualização OTA

Uma atualização over-the-air (OTA) do módulo Bluetooth 4.2 facilita a implantação e o transporte do novo software, firmware ou outros dados para seus dispositivos.

Compatibilidade superior

RF-BM-ND01 é compatível com pino 2 pinos com as séries Nordic nRF52810, nRF52832 e nRF52840, por exemplo. RF-BM-ND04C/ND04CI/ND04/ND04I/ND05/ND05I.

Alta seguranca

O coprocessador HW do Advanced Encryption Standard (AES) do módulo protege os dados criptografados em um status seguro.


- Protocolo de transmissão transparente  (ponte) -

· Escravo

· Parâmetros ajustáveis:taxa de transmissão, intervalo de conexão, intervalo de transmissão, potência TX…

· Reinicialização remota

Módulo BLE4.2 com protocolo de transmissão de chip nórdico nRF51822


- Exibição do produto -

SoC sem fio:


  • Processador ARM® Cortex®-M0 de 16 MHz de 32 bits
  • Potência TX: -20 dBm a +4 dBm
  • Sensibilidade no modo BLE: -93 dBm
  • Memória
    • Flash de -256KB
    • -16 KB de RAM


Protocolos suportados:


  • Bluetooth 4.2 de baixa energia


Consumo atual:


  • 0,3 μA ~ 0,4 μA no modo de suspensão (EN desativado)
  • 0,14 mA ~ 0,54 mA em ciclo de transmissão de 250 ms
  • 0,41 mA em ciclo de conexão de 100 ms

Periféricos ricos:


  • ADC de 10 bits
  • 29 GPIOs
  • SPI mestre/escravo
  • Mestre I²C
  • UART (CTS/RTS)


Certificados:


  • CI
  • FCC
  • SRRC

Faixa de operação:


  • Faixa de tensão de alimentação 1,8 V ~ 3,6 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C

Módulos BLE da série NORDIC nRF51
Número da peça RF-BM-ND02C RF-BM-ND02 RF-BM-ND01
foto
CI nRF51802 nRF51822 nRF51822
Essencial ARM® Cortex®-M0 de 16 MHz ARM® Cortex®-M0 de 16 MHz ARM® Cortex®-M0 de 16 MHz
Antena PCB PCB PCB
BATER 16KB 16KB 16KB
Clarão 256 KB 256 KB 256 KB
Protocolos BLE4.2, proprietário BLE4.2, proprietário BLE4.2, proprietário
Fonte de energia 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V 1,7 V ~ 3,6 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +4dBm +4dBm +4dBm
Recebendo Sensibilidade -91 dBm @1 Mbit/s BLE -93 dBm @1 Mbit/s BLE -93 dBm @1 Mbit/s BLE
GPIO 22 22 29
Temperatura de trabalho -20℃ ~ +70℃ -20℃ ~ +70℃ -20℃ ~ +70℃
Temperatura de armazenamento -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Faixa de transmissão 50 metros 50 metros 55 metros
Dimensão (mm) 16,2 x 13,5 x 1,3 16,2 x 13,5 x 1,3 24,8 x 15,0 x 2,3
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA
Malha Bluetooth × × ×
Longo alcance × × ×
2Mbps FÍSICO × × ×
AoA/AoD × × ×
Protocolo UART Escravo Escravo Escravo
Funções Dimensão pequena, alto custo-benefício Dimensão pequena, transmissão transparente Todos os IOs
