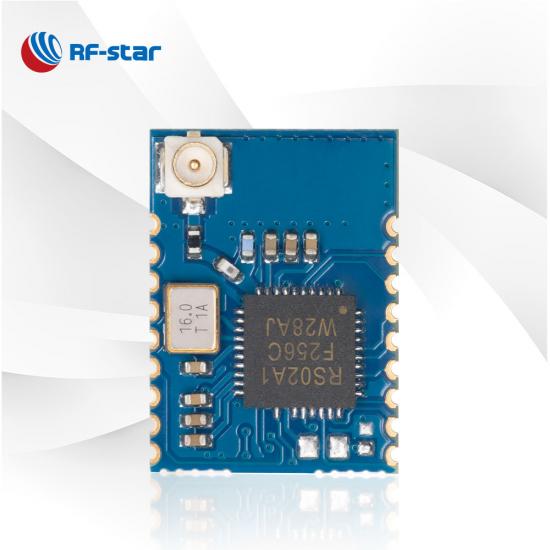

Módulo BLE 5.0 SoC RS02A1-A de baixa potência RSBRS02AI de longa distância

  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A

Módulo BLE 5.0 SoC RS02A1-A de baixa potência RSBRS02AI de longa distância

RSBRS02AI é um módulo Bluetooth de baixo consumo de energia desenvolvido para aplicações econômicas, de alto desempenho e com requisitos de antena mais elevados. Este módulo suporta 7816 T-0 e periféricos infravermelhos. Comece o desenvolvimento do seu produto com o módulo RSBRS02AI BLE5.0.

  • P/N:

    RSBRS02AI

  • SoC:

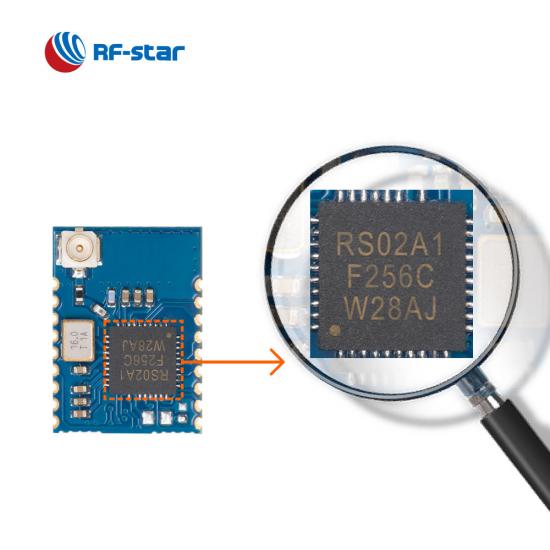

    RS02A1-A

  • Processador:

    ARM Cortex-M0+ @ 48 MHz

  • Protocolos:

    Bluetooth 5.0 low energy

  • Freqüência de Trabalho:

    2402 MHz ~ 2480 MHz

  • Pacote (mm):

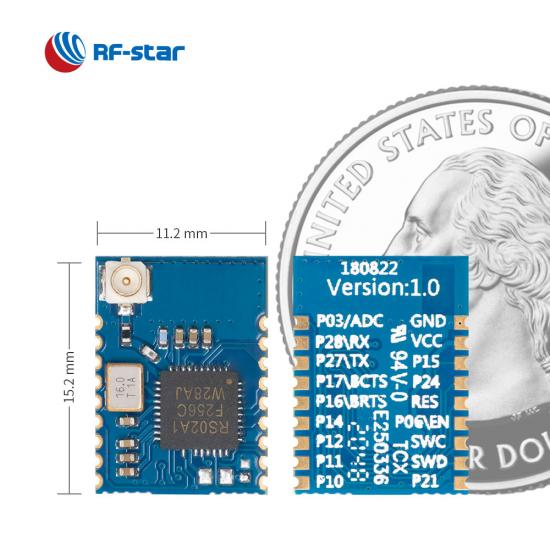

    15.2 × 11.2 × 1.5, half-hole, 1.27 pitch, 18-pin

  • Recursos:

    7816 T-0, infra-red, 2 Mbps data rate

  • GPIO:

    13

  • Máx. TX Power:

    +7 dBm

  • Alcance de transmissão:

    150 m
Inquérito Agora

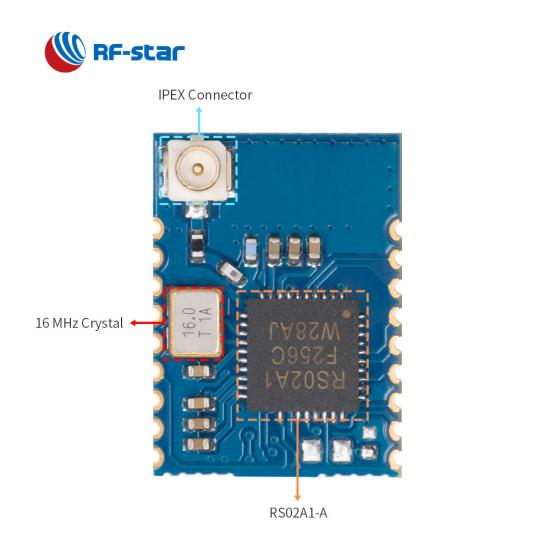

RSBRS02AI é um módulo Bluetooth LE 5.0 de modo único baseado em um SoC RF-star RS02A1-A . Possui tamanho compacto, boa redução de ruído, melhor sensibilidade, distância de transmissão robusta, alta confiabilidade e custos mais baixos. O módulo integra um cristal de 16 MHz, um filtro de correspondência de RF, um filtro de potência e um conector IPEX para mais opções de antena. Os numerosos periféricos e interfaces digitais do RSBRS02AI , como SPI, ADC, PWM, infravermelho, 7816 T-0, I²C e I²S, tornam-no aplicado em muitas aplicações. RSBRS02AI é compatível pino a pino com RSBRS02AA .


Módulo BLE 5.0 SoC RS02A1-A

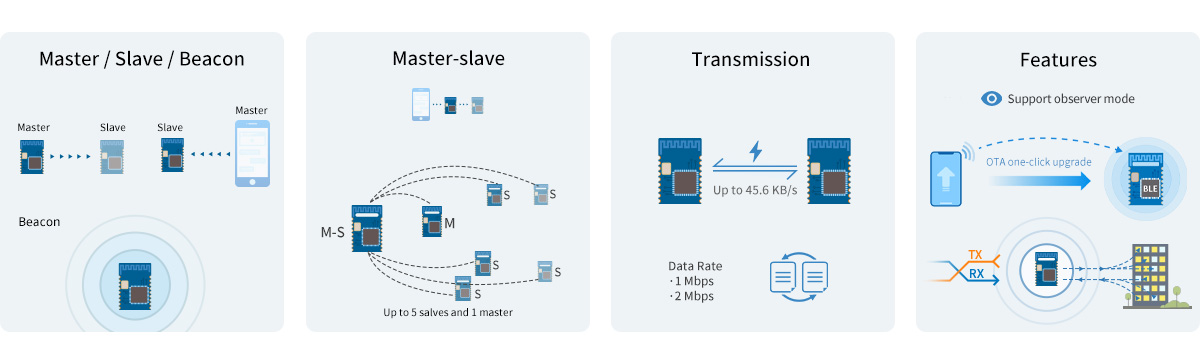

-  Protocolo de Transmissão Transparente  (Ponte)  e Protocolo Direct-Driven -

· Diversas funções: mestre, escravo, mestre-escravo, Beacon

· Função multi-conexão: Até 5 salvas e 1 master

· Máx. taxa de transmissão transparente: até 45,6 kB/s

· Taxa de dados: 1 Mbps, 2 Mbps

· Recursos: OTA, Observador

· UUID de serviço personalizado

· Emparelhamento

RSBRS02AI suporta funções mestre, escravo, mestre-escravo e Beacon

SoC sem fio:


  • Processador ARM® Cortex®-M0+, 48 MHz
  • Potência TX: -20 dBm a +5 dBm
  • Sensibilidade: -95 dBm a 1 Mbps
  • Memória
    • Flash de -256kB
    • SRAM de -32kB
  • Taxa de dados: 1 Mbps, 2 Mbps


Protocolos suportados:


  • Bluetooth 5.0 de baixa energia
  • Bluetooth 4.2 de baixa energia


Consumo atual:


  • 6,94 μA no modo de suspensão
  • 64,0 μA em ciclo de transmissão de 200 ms (ativar pull-up interno EN)
  • 95,83 μA em ciclo de conexão de 100 ms (ativar pull-up interno EN)

Faixa de operação:


  • Faixa de tensão de alimentação 1,8 V ~ 3,6 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C


Periféricos ricos:


  • 13 GPIOs.
  • 2 UARTs com controle de fluxo de hardware
  • 2 SPIs com configuração mestre/escravo
  • 2 I²Cs com configuração mestre/escravo
  • I²S
  • Interface mestre 7816 T-0
  • Interface do teclado
  • Gerador infravermelho
  • PWM
  • ADC de 10 bits
  • Sensor de temperatura
  • DMA




Módulos BLE da série doméstica baseados em IC
Número da peça RSBRS02ABR-01 RSBRS02ABRI RSB RS02ABR RSBRS02AI R SBRS02AA
foto RSBRS02ABR-01 RSBRS02ABRI RSBRS02ABRI RSBRS02AI RSBRS02AA
CI RS02A1-B RS02A1-B RS02A1-B RS02A1-A RS02A1-A
Essencial ARM® Cortex®-M0+ de 48 MHz ARM® Cortex®-M0+ de 48 MHz ARM® Cortex®-M0+ de 48 MHz ARM® Cortex®-M0+ de 48 MHz ARM® Cortex®-M0+ de 48 MHz
Antena PCB IPEX PCB IPEX PCB
BATER 36KB + 4KB 36KB + 4KB 36KB + 4KB 32 KB 32 KB
Clarão 256 KB 256 KB 256 KB 256 KB 256 KB
Protocolos BLE5.0, BLE 2M FÍSICO BLE5.0, BLE 2M FÍSICO BLE5.0, BLE 2M FÍSICO BLE5.0, BLE 2M FÍSICO BLE5.0, BLE 2M FÍSICO
Fonte de energia 2,3 V ~ 3,6 V, recomendado para 3,3 V 2,3 V ~ 3,6 V, recomendado para 3,3 V 2,3 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +5dBm +5dBm +5dBm +7dBm +7dBm
Recebendo Sensibilidade -94 dBm @1 Mbit/s BLE -94 dBm @1 Mbit/s BLE -94 dBm @1 Mbit/s BLE -95 dBm @1 Mbit/s BLE -95 dBm @1 Mbit/s BLE
GPIO 11 11 11 13 13
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 110 metros 140 m (antena PCB externa) 110 metros 160 m (antena PCB externa) 120 metros
Dimensão (mm) 15,2 x 11,2 x 2,0 15,2 x 11,2 x 2,3 15,2 x 11,2 x 1,8 15,2 x 11,2 x 2,1 15,2 x 11,2 x 1,7
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
OTA √ √ √ √ √
Malha × × × × ×
Longo alcance × × × × ×
2Mbps FÍSICO √ √ √ √ √
AoA/AoD × × × × ×
Protocolo UART Escravo Escravo Escravo Mestre-escravo simultaneamente Mestre-escravo simultaneamente
Funções Dimensão pequena, alta taxa de transmissão transparente Viável para antena externa, suporte OTA, tamanho compacto Dimensão pequena, alta taxa de transmissão transparente Viável para antena externa, suporte OTA, tamanho compacto Suporta modo de acionamento direto, fácil de usar
