Módulo CC1310 Sub-1G Faixa de 433 MHz e 470 MHz RF-SM-1077B2

  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency

Módulo CC1310 Sub-1G Faixa de 433 MHz e 470 MHz RF-SM-1077B2

RF-SM-1077B2 é um módulo sub 1GHz que funciona na frequência de 433 MHz. O módulo Sub-1G destina-se a aplicações de fornecimento de energia com requisitos de longo alcance e baixo consumo de energia. É amplamente utilizado no mercado de monitoramento de sensores. Escolha o transmissor e transeceptor CC1310 433 MHz para simplificar seus dispositivos de monitoramento.

  • P/N:

    RF-SM-1077B2

  • SoC:

    CC1310

  • Processador:

    48 MHz Arm® Cortex®-M3

  • Protocolos:

    IEEE 802.15.4, Wireless M-Bus (T, S, C mode), 6LoWPAN, MIOTY

  • Freqüência de Trabalho:

    431 MHz ~ 527 MHz

  • Pacote (mm):

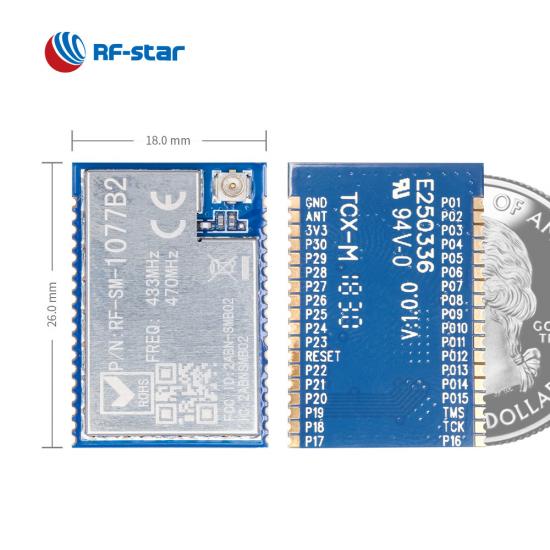

    26.0 × 18.0 × 2.3, half-hole, 1.27 pitch, 36-pin

  • Recursos:

    All GPIOs are lead out

  • GPIO:

    30

  • Máx. TX Power:

    +15 dBm

  • Alcance de transmissão:

    1500 m
Inquérito Agora

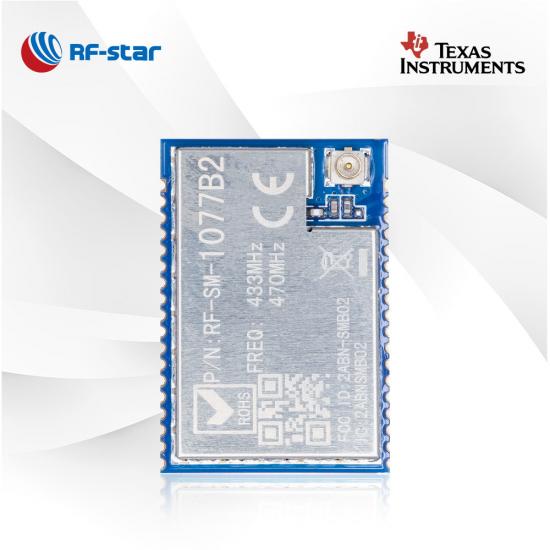

RF-SM-1077B2 é um dispositivo sem fio  Sub-1Gmódulo  que suportaradiofrequência de 433 MHz e 470 MHz . Este módulo transceptor é baseado no TI CC1310 , e o processador principal Arm® Cortex®-M3 de 48 MHz permite que ele funcione principalmente com economia de energia. É integrado com um cristal de 24,0 MHz, um balun, um filtro passa-banda, uma correspondência de antena e uma opção de antena com conector de antena IPEX e interface de meio furo. A potência TX de até15 dBmfaz com que alcance uma cobertura mais longa da transmissão. É também o módulo serial com muitos parâmetros a serem configurados. O módulo CC1310 RF-SM-1077B2 é uma das melhores opções parasistemas sem fio de baixa potência e aplicações com espaçamento de canal de 50 kHz a 5 MHz.


Módulo CC1310 Sub-1 GHz RF-SM-1077B2

Processador poderoso

O módulo RF-SM-1077B2 Sub-1G foi projetado para um transceptor RF flexível e de muito baixa potência com um poderoso microcontrolador ARM® Cortex®-M3 de 48 MHz.

Frequência Contínua

Para a frequência de trabalho de 431 MHz ~ 527 MHz, as frequências centrais podem ser atendidas: 433 MHz, 470 MHz e 500 MHz.

Modos de saída de RF flexíveis

Assim como o RF-SM-1077B1, o RF-SM-1077B2 possui dois modos de saída de RF, incluindo o conector de antena IPEX e a interface de RF de meio furo.

Periféricos ricos

Todos os pinos periféricos digitais podem ser roteados para qualquer GPIO e essas interfaces, incluindo ADC, UART, SPI, I2C, I2S, RTC, estão disponíveis.


  Protocolo UART

  Altere a frequência de rádio: 33 MHz, 470 MHz, 500 MHz.

  Altere a taxa de transmissão de dados: 625 bps, 50 Kbps, 200

  Kbps.



· Definir parâmetros: potência TX, taxa de transmissão, canal

· Consulta RSSI e endereço MAC

· Aquisição ADC habilitada

· Frequência: 433 MHz, 470 MHz, 500 MHz

Recursos do módulo CC1310 sub-1G RF-SM-1077B2

Recurso de referência:

Módulo sub 1 GHz de potência ultrabaixa RF-SM-1277B1/B2



SoC sem fio:


  • Processador ARM®  Cortex® -M3 de 48 MHz
  • Potência TX: Até +15 dBm
  • Sensibilidade :
    • -124 dBm no modo de longo alcance
    • -110 dBm a 50 kbps
  • Memória
    • Flash de 128kB
    •  SRAM de 8kB
  • Taxa de dados :
    • 625bps
    • 50kbps
    • 2 00kbps



Características:


  • Uma segurança ES-128
  • 30 GPIOs

Faixa de operação:


  • Faixa de tensão de alimentação 1,8 V ~ 3,8 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C
  • Frequência F : 431 MHz ~ 527 MHz



Periféricos ricos:


  • ADC
  • UART
  • IPS
  • I²C
  • I²S
  • RTC


Certificados :


  • CE
  • R oHS
  • R cada


Módulos Sub-1G Série TI CC131x
Número da peça RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
foto A definir
CI CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Essencial ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz
Antena IPEX Interface de meio furo IPEX Interface IPEX/meio furo Interface IPEX/meio furo PCB Interface de meio furo PCB Interface IPEX/meio furo Interface IPEX/meio furo
BATER 152 KB 88 KB 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Clarão 704 KB 352 KB 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protocolos Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas proprietários, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas proprietários, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas proprietários, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modo T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemas proprietários, pilha SimpleLink™ TI 15.4 ( Sub-1 GHz) IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modo T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemas proprietários, pilha SimpleLink™ TI 15.4 ( Sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz)
Fonte de energia 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V
Frequência 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Máx. Potência TX +20dBm +20dBm +14 dBm @ Sub-1 GHz +5 dBm @ 2,4 GHz +13dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
Recebendo Sensibilidade –121 dBm @Sub-1G (modo de longo alcance) –110 dBm a 50 Kbps Sub-1G –104 dBm a 125 kbps LE codificado PHY –121 dBm @Sub-1G (modo de longo alcance) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE codificado PHY –121 dBm @Sub G (modo de longo alcance) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE codificado PHY –121 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 180 m @ 1M PHY (antena PCB externa) 230 m @ LE Coded PHY (antena PCB externa) 1200 m @ 802.15.4 (antena externa em bastão de cola) 1400 m @ Sub-1G (antena externa em bastão de cola) 120 m @ 1M PHY (antena PCB externa) 180 m @ LE Coded PHY (antena PCB externa) 900 m @ 802.15.4 (antena externa em bastão de cola) 900 m @ Sub-1G (antena externa em bastão de cola) 1000 m (antena externa em bastão de cola) 1000 m (antena externa em bastão de cola) 720 metros 1000 m (antena externa em bastão de cola) 720 metros 1000 m (antena externa em bastão de cola) 1000 m (antena externa em bastão de cola)
Dimensão (mm) 25,0 x 16,4 x 2,2 26,5 x 16,8 x 2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
Funções M-Bus sem fio, coleta de energia Agricultura inteligente, controle de sensores Rede inteligente, monitoramento e controle industrial Suporte DMM, maior alcance de transmissão Suporte DMM, maior alcance de transmissão Antena PCB integrada Dimensão ultrapequena, viável para antenas externas Pinos de encaixe para fácil incorporação Maior alcance de transmissão Maior alcance de transmissão
