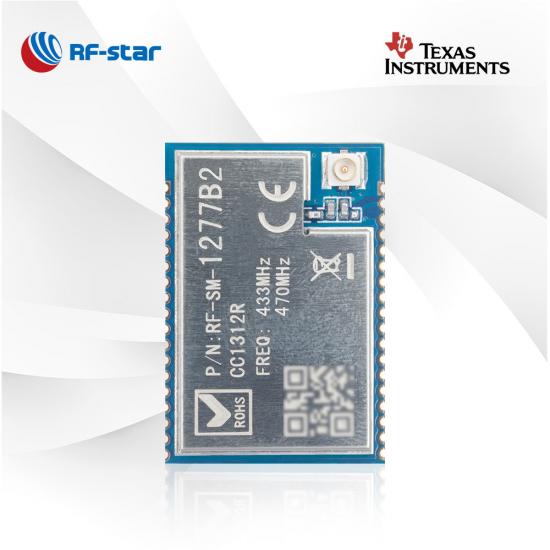

Módulo CC1312R com suporte para 433 MHz 450 MHz RF-SM-1277B2

RF-SM-1277B2 é um módulo Sub-1G que funciona na frequência de 431 MHz ~ 537 MHz. O módulo CC1312R pode ser utilizado no mercado de sensores. Escolha RF-SM-1277B2 para aumentar a distância de transmissão e facilitar o design dos produtos finais.
  • P/N:

    RF-SM-1277B2
  • SoC:

    CC1312R
  • Processador:

    48 MHz Arm® Cortex®-M4F
  • Protocolos:

    IEEE 802.15.4g, IPv6-enabled smart objects(6LoWPAN), MIOTY®, Wireless M-Bus(T, S, C mode), WiSUN®, KNX RF, Amazon Sidewalk, proprietary systems, SimpleLink™ TI 15.4 stack (Sub-1 GHz)
  • Freqüência de Trabalho:

    431 MHz ~ 527 MHz

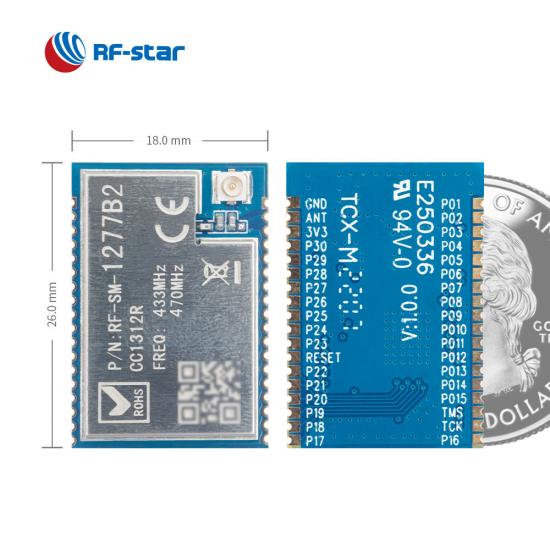

  • Pacote (mm):

    26.0 x 18.0 x 2.3
  • Recursos:

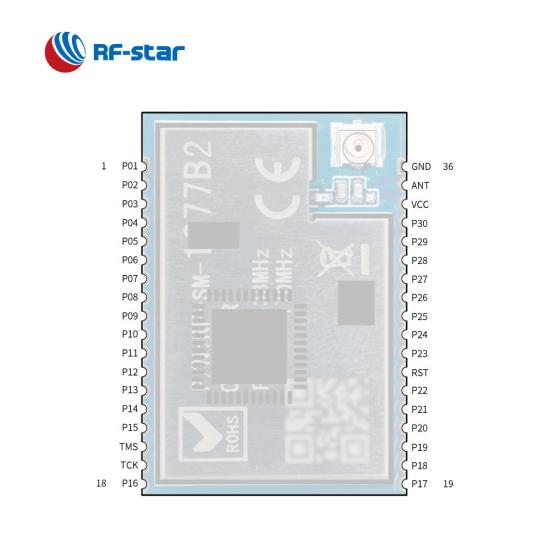

    All GPIOs are lead out
  • GPIO:

    30
  • Máx. TX Power:

    +13 dBm
  • Alcance de transmissão:

    1000 m

RF-SM-1277B2  é um módulo Sub-1G que suporta frequências de 433 MHz e 450 MHz . O IC principal é  o TI CC1312R , seu processador principal Arm® Cortex®-M4F de 48 MHz torna o módulo RF transmissão de longo alcance e consumo de energia ultrabaixo. A opção de antena do  conector de antena IPEX  e a interface de meio furo permitem ao cliente escolher a forma de saída do sinal RF. A potência TX é de até  13 dBm  , o que permite que o módulo alcance uma cobertura de transmissão mais longa e seja integrado ao controlador de sensor, iluminação pública inteligente, automação predial, etc. O módulo CC1312R também suporta o protocolo de transmissão transparente, para que você possa use-o para simplificar a carga de trabalho de design.

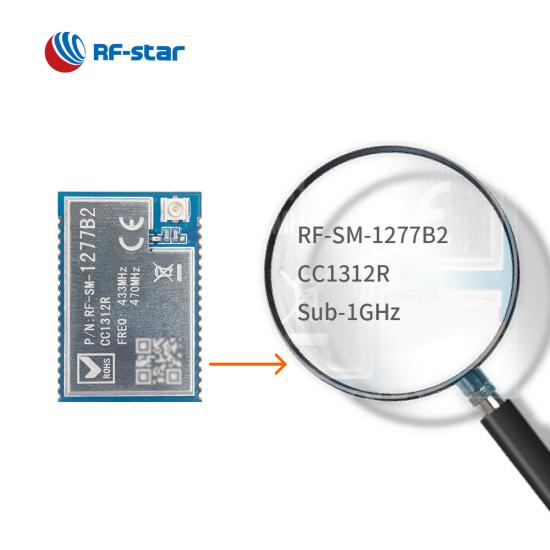

Módulo CC1312R Sub-1 GHz RF-SM-1277B2

Vários protocolos

O módulo CC1312R suporta IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, Wi-SUN®, sistemas proprietários e TI 15.4-Stack (Sub-1 GHz).

Ampla radiofrequência

Para a frequência de trabalho de 431 MHz ~ 527 MHz, as frequências centrais podem ser atendidas: 433 MHz, 470 MHz e 500 MHz.

Antena Externa

Uma combinação de antena e uma opção para o modo de saída RF (conector de antena IPEX e uma interface de meio furo) tornam você flexível para conectar seu dispositivo.

Periféricos ricos

Todos os pinos periféricos digitais podem ser roteados para qualquer GPIO e essas interfaces, incluindo ADC, UART, SPI, I2C, I2S, RTC, estão disponíveis.

Memória maior que CC1310

· 352 KB de flash programável no sistema
· 256 KB de ROM para protocolos e biblioteca
· 8 KB de SRAM para cache (ou como RAM de uso geral)
· 20 KB de SRAM de vazamento ultrabaixo


- Recursos  -

· Wi-SUN NWP

· Antena Externa

· Periféricos ricos

· Frequência:  431 MHz ~ 527 MHz

Recurso do módulo RF-SM-1277B2 Sub-1G



Recurso de referência:

Comparação entre  o módulo RF-SM-1277B1 e RF-SM-1277B2 Sub-1G baseado no MCU CC1312


SoC sem fio:


  • Processador ARM®  Cortex® -M4F de 48 MHz
  • Potência TX: Até +13 dBm
  • Sensibilidade:
    • –121 dBm no modo de longo alcance
    • -110 dBm a 50 kbps
  • Memória
    • Flash de 352kB
    • SRAM de 88kB

Características:


  • Segurança AES-128
  • 30 GPIOs

Faixa de operação:


  • Faixa de tensão de alimentação 1,8 V ~ 3,8 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C
  • Frequência: 431 MHz ~ 527 MHz


Periféricos ricos:


  • ADC
  • UART
  • IPS
  • I²C
  • I²S
  • RTC


Certificados :


  • CE
  • RoHS
  • Alcançar
Módulos Sub-1G Série TI CC131x
Número da peça RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
foto A definir
CI CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Essencial ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M4F de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz ARM® Cortex®-M3 de 48 MHz
Antena IPEX Interface de meio furo IPEX Interface IPEX/meio furo Interface IPEX/meio furo PCB Interface de meio furo PCB Interface IPEX/meio furo Interface IPEX/meio furo
BATER 152 KB 88 KB 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Clarão 704 KB 352 KB 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protocolos Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas proprietários, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas proprietários, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas proprietários, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modo T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemas proprietários, pilha SimpleLink™ TI 15.4 ( Sub-1 GHz) IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modo T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemas proprietários, pilha SimpleLink™ TI 15.4 ( Sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz) IEEE 802.15.4g, M-Bus sem fio (modo T, S, C), 6LoWPAN, MIOTY, pilha SimpleLink™ TI 15.4 (sub-1 GHz)
Fonte de energia 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V 1,8 V ~ 3,6 V, recomendado para 3,3 V
Frequência 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Máx. Potência TX +20dBm +20dBm +14 dBm @ Sub-1 GHz +5 dBm @ 2,4 GHz +13dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
Recebendo Sensibilidade –121 dBm @Sub-1G (modo de longo alcance) –110 dBm a 50 Kbps Sub-1G –104 dBm a 125 kbps LE codificado PHY –121 dBm @Sub-1G (modo de longo alcance) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE codificado PHY –121 dBm @Sub G (modo de longo alcance) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE codificado PHY –121 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de longo alcance) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 180 m @ 1M PHY (antena PCB externa) 230 m @ LE Coded PHY (antena PCB externa) 1200 m @ 802.15.4 (antena externa em bastão de cola) 1400 m @ Sub-1G (antena externa em bastão de cola) 120 m @ 1M PHY (antena PCB externa) 180 m @ LE Coded PHY (antena PCB externa) 900 m @ 802.15.4 (antena externa em bastão de cola) 900 m @ Sub-1G (antena externa em bastão de cola) 1000 m (antena externa em bastão de cola) 1000 m (antena externa em bastão de cola) 720 metros 1000 m (antena externa em bastão de cola) 720 metros 1000 m (antena externa em bastão de cola) 1000 m (antena externa em bastão de cola)
Dimensão (mm) 25,0 x 16,4 x 2,2 26,5 x 16,8 x 2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
Funções M-Bus sem fio, coleta de energia Agricultura inteligente, controle de sensores Rede inteligente, monitoramento e controle industrial Suporte DMM, maior alcance de transmissão Suporte DMM, maior alcance de transmissão Antena PCB integrada Dimensão ultrapequena, viável para antenas externas Pinos de encaixe para fácil incorporação Maior alcance de transmissão Maior alcance de transmissão
