Módulo ZigBee de ultra baixa potência CC2530 2.4G WE1005

  • CC2530 2.4G ZigBee module WE1005
  • CC2530 2.4G ZigBee module WE1005
  • CC2530 2.4G ZigBee module WE1005
  • CC2530 2.4G ZigBee module WE1005

Módulo ZigBee de ultra baixa potência CC2530 2.4G WE1005

O módulo WE1005 foi projetado para aplicações IEEE 802.15.4, ZigBee e RF4CE com necessidades de alimentação por bateria. O tamanho pequeno pode atender aos requisitos da maioria dos nós de eletrodomésticos inteligentes. O módulo WE1005 ZigBee pode facilitar seu projeto de RF.

  • P/N:

    WE1005

  • SoC:

    CC2530

  • Processador:

    8051 Microcontroller Core with Code Prefetch

  • Protocolos:

    ZigBee

  • Freqüência de Trabalho:

    2394 MHz ~ 2507 MHz

  • Pacote (mm):

    22.0 × 16.0 × 2.3, half-hole, 1.27 pitch, 27-pin

  • Recursos:

    IEEE 802.15.4, Radio Frequency for Consumer Electronics (RF4CE)

  • GPIO:

    19

  • Máx. TX Power:

    +4.5 dBm

  • Alcance de transmissão:

    300 m
Inquérito Agora

WE1005 é um módulo ZigBee de 2,4 GHz baseado em TI CC2530 . Possui controle de baixa potência, baixo custo e baixa latência, forte capacidade anti-interferência e longo alcance de transmissão. O design deste módulo facilita a implementação de rede para controle remoto ZigBee e dispositivos de entrada ZigBee. E pode configurar uma conectividade sem fio bidirecional simples e robusta entre diferentes fornecedores.


Módulo CC2530 ZigBee WE1005


- Formulários -

· Sistemas de controle remoto RF4CE

· Sistemas IEEE 802.15.4 de 2,4 GHz

· Automação residencial/predial

· Sistemas de Iluminação

· Assistência médica

· Sistemas ZigBee

Aplicações do Módulo CC2530 ZigBee WE1005

Recursos relacionados:

RF-star lança módulos Zigbee no CC2530

SoC sem fio:

  • Núcleo do microcontrolador 8051 de alto desempenho e baixo consumo de energia com pré-busca de código
  • Potência TX: Até +4,5 dBm
  • Sensibilidade :
    • -85 dBm em IEEE 802.15.4
  • Memória
    • Flash de 256kB
    • 8  KB de RAM


Características:

  • ZigBee
  • IEEE802.15.4
  • R F4CE



Faixa de operação:

  • Faixa de tensão de alimentação 2,0 V ~ 3,6 V
  • Faixa de temperatura de trabalho: -40 °C ~ +85 °C

Periféricos ricos:

  • DMA
  • RI
  • ADC
  • UART
  • CSMA/CA



Certificados :

  • CE
  • FCC
  • RoHS
  • R cada


Módulos ZigBee Série TI CC2530
Número da peça RF-ZM-2530P1I RF-ZM-2530P1 RF-ZM-2530B1I RF-ZM-2530B1 WE1005
foto Módulo CC2530, CC2952 Zigbee RF-ZM-2530P1I Módulo CC2530, CC2952 Zigbee RF-ZM-2530P1 Módulo CC2530 Zigbee RF-ZM-2530B1I Módulo CC2530 Zigbee RF-ZM-2530B1 Módulo CC2530 Zigbee WE1005
CI CC2530, CC2952 CC2530, CC2952 CC2530 CC2530 CC2530
Essencial 8051 8051 8051 8051 8051
Antena IPEX PCB IPEX PCB PCB
BATER 8 KB 8 KB 8 KB 8 KB 8 KB
Clarão 256 KB 256 KB 256 KB 256 KB 256 KB
Protocolos ZigBee, IEEE 802.15.4, RF4CE ZigBee, IEEE 802.15.4, RF4CE ZigBee, IEEE 802.15.4, RF4CE ZigBee, IEEE 802.15.4, RF4CE ZigBee, IEEE 802.15.4, RF4CE
Fonte de energia 2,0 V ~ 3,8 V, recomendado para 3,3 V 2,0 V ~ 3,8 V, recomendado para 3,3 V 2,0 V ~ 3,8 V, recomendado para 3,3 V 2,0 V ~ 3,8 V, recomendado para 3,3 V 2,0 V ~ 3,8 V, recomendado para 3,3 V
Frequência 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Máx. Potência TX +19dBm +19dBm +4,5dBm +4,5dBm +4,5dBm
Recebendo Sensibilidade -97dBm -97dBm -97dBm -97dBm -97dBm
GPIO 17 17 17 17 19
Temperatura de trabalho -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de armazenamento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Faixa de transmissão 1000 m (antena externa em bastão de cola) 800m 300 m (antena externa em bastão de cola) 200 metros 200 metros
Dimensão (mm) 25,5 x 16,3 x 2,2 25,5 x 16,3 x 2,1 22,3 x 15,3 x 2,1 22,3 x 15,3 x 2,1 22,0 x 16,0 x 2,3
Pacote Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm Meio furo com passo de 1,27 mm
Funções Maior alcance de transmissão, processador de rede Zigbee Maior alcance de transmissão, processador de rede Zigbee Alta estabilidade, processador de rede Zigbee Alta estabilidade, processador de rede Zigbee Alta estabilidade, processador de rede Zigbee
estudos de caso relacionados
Carregador Smart EV
Carregador Smart EV
MIP Robot Toy
MIP Robot Toy
Bloqueio BLE inteligente
Bloqueio BLE inteligente
Lâmpada BLE Inteligente
Lâmpada BLE Inteligente
produtos relacionados
CC2530 2.4G ZigBee module RF-ZM-2530B1I for RF4CE Módulo RF-ZM-2530B1I CC2530 ZigBee
CC2530 2.4G ZigBee module RF-ZM-2530B1 Módulo RF-ZM-2530B1 CC2530 ZigBee
CC2530 CC2592 ZigBee Module with Power Amplifier Módulo RF-ZM-2530P1 CC2530 CC2592 ZigBee com amplificador de potência
CC2530 CC2592 ZigBee Module Módulo RF-ZM-2530P1I CC2530 CC2592 ZigBee com amplificador de potência e conector IPEX

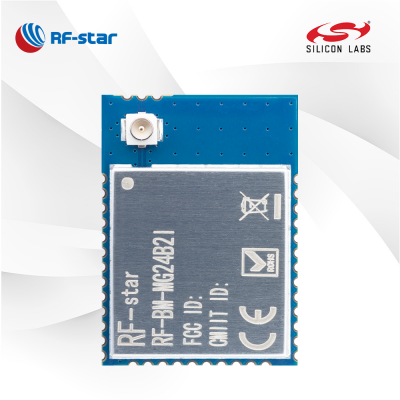

Matter ZigBee OpenThread BLE Multiprotocol EFR32MG24 Module Módulo RF-BM-MG24B2 Matter ZigBee OpenThread BLE Multiprotocolo EFR32MG24
