Novo módulo nRF52840 BLE 5.0 desenvolvido Sep 02, 2018
Visão geral

Esses Módulos Bluetooth estão Módulos BLE RF . Com vantagens de baixo consumo de energia, design compacto, longa distância de transmissão e forte capacidade anti-interferência , os módulos integrados com IFA de alto desempenho podem ser amplamente usados ​​em comunicação de rede local de baixa potência.

RF-BM-ND05 construído sobre o chip Nordic52840 . O módulo pode ser usado para desenvolver produtos eletrônicos de consumo e periféricos de telefone no BLE 5.0. Fornece um rápido Solução BLE para a comunicação entre os produtos do cliente para dispositivos móveis.

APLICATIVO


Parâmetros do Módulo

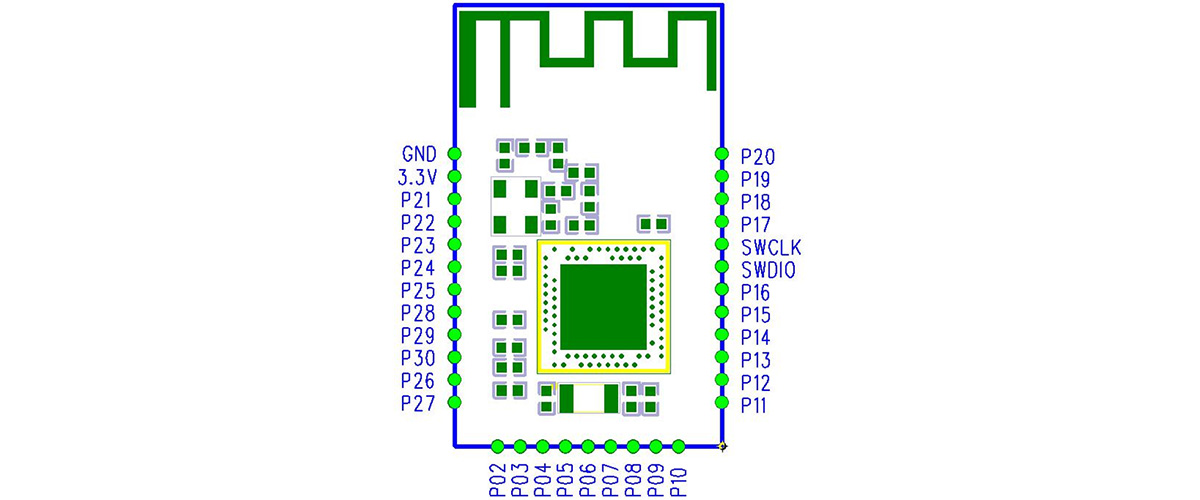

Atribuição de pin

Figura 1 Atribuição de pinos


Alfinete

Nome

Definição

Observações

Pin1

GND

Chão

Chão

Pin2

VCC

Entrada positiva

Fonte de alimentação: 3,3 V

Pin3

P21

I / O

Pin4

P22

I / O

Pin5

P23

I / O

Pin6

P24

I / O

Pin7

P25

I / O

Pin8

P28

I / O

Pin9

P29

I / O

Pin10

P30

I / O

Pin11

P26

I / O

Pin12

P27

I / O

Pin13

P02

I / O

Pin14

P03

I / O

Pin15

P04

I / O

Pin16

P05

I / O

Pin17

P06

I / O

Pin18

P07

I / O

Pin19

P08

I / O

Pin20

P09

I / O

Pin21

P10

I / O

Pin22

P11

I / O

Pin23

P12

I / O

Pin24

P13

I / O

Pin25

P14

I / O

Pin26

P15

I / O

Pin27

P16

I / O

Pin28

SWDIO

Pin29

SWCLK

Pin30

P17

I / O

Pin31

P18

I / O

Pin32

P19

I / O

Pin33

P20

I / O

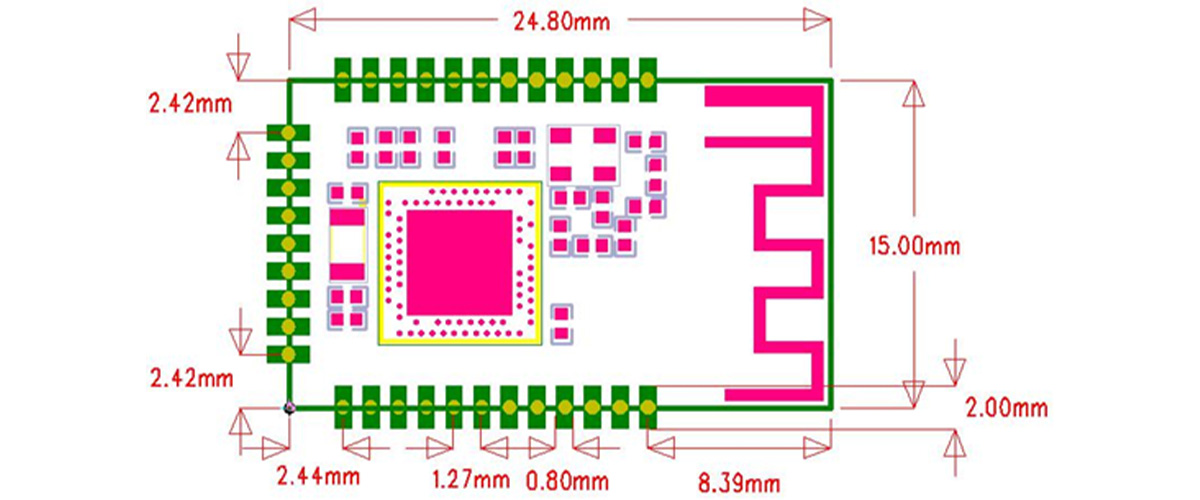

tamanho do pacote

A espessura do módulo é 2,3 ± 0,1 mm

Figura 2 Tamanho do pacote

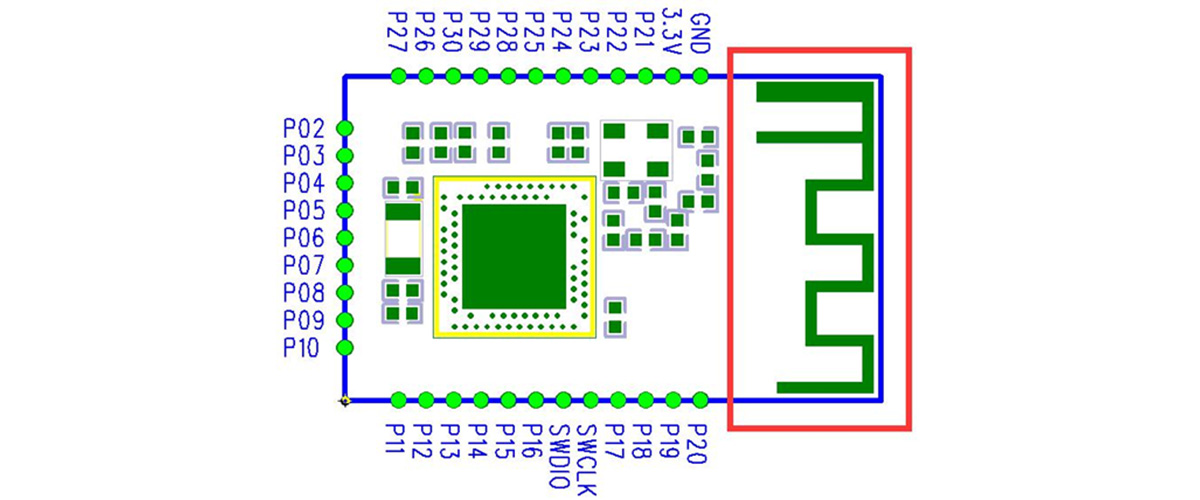

Propostas de layout

A antena serpentina no PCB é a radiação eletromagnética do espaço livre. O local e a faixa de layout são fundamentais para aumentar a taxa de dados e a faixa de transmissão.

Assim, abaixo estão as propostas de layout para antena e rota:

1. Coloque a antena na borda (canto) do painel traseiro da PCB.

2. Certifique-se de que não haja sinal ou folha de cobre em cada camada.

3. Esvaziar a parte do painel amarelo (figura 3) para fazer menos interferência S11.


Figura 3


Condições de operação recomendadas
Notas:

(1) A temperatura operacional é limitada à mudança da frequência do cristal.

(2) Para garantir o desempenho de RF, a onda ondulada da fonte deve ser inferior a 300mV.


Identificação

Condição de teste

Min

Typ

Max

Unidade

Fonte & IO

Modo de bateria

1,6

3,3

5,5

V

Temperatura de operação

/

-20

25

70

Pêndulo Ambiental Quente

-20

20

℃ / Min


Condições de refluxo
1. Modo de aquecimento: convecção convencional ou convecção IR ;

2. Tempos permitidos para refluxo: 2 vezes, para o refluxo abaixo (condições) (figura 4) ;

3. Curva de temperatura: o refluxo deve estar de acordo com a curva de temperatura mostrada abaixo (figura 4) ;

4. Mais alto : 245
Figura 4 Curva de temperatura de resistência ao calor das peças para soldagem (ponto de soldagem)

Descarga Eletrostática

O módulo será danificado pela descarga de estática, a estrela de RF sugere que todos os módulos devem seguir as 3 precauções abaixo:

1. De acordo com as medidas antiestáticas, as mãos desprotegidas não podem tocar nos módulos.

2. Os módulos devem ser colocados em áreas antiestáticas.

3. Leve o circuito antiestático (ao inserir HV ou VHF) em consideração no design do produto. A estática pode resultar na degradação do desempenho do módulo, causando até mesmo a falha.
